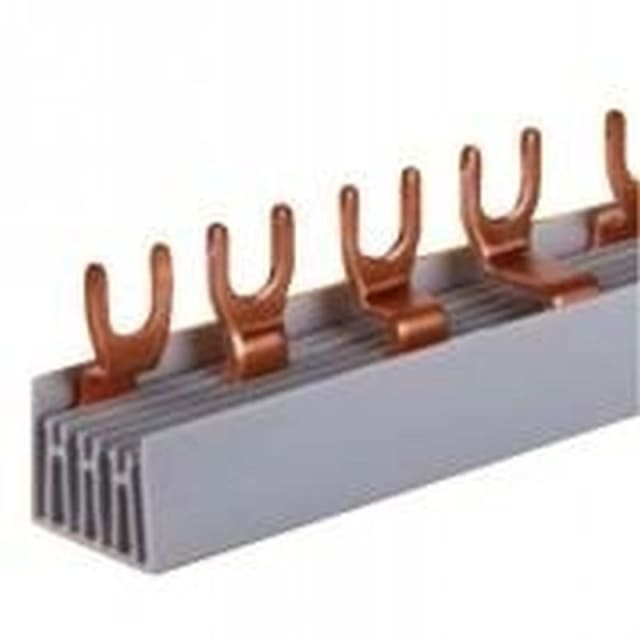

Peigne de raccordement à fourche 4 pôles 16mm² 1 m

Peigne de raccordement à fourche 4 pôles pour alimentation modulaire en tableau

Ce peigne de raccordement à fourche 4 pôles 16 mm² en longueur 1 m est conçu pour simplifier l’alimentation des appareils modulaires dans un tableau électrique. Sa configuration quadripolaire permet de distribuer proprement les potentiels sur des équipements 4 pôles, avec une implantation adaptée aux ensembles en 3 phases + neutre. Il constitue une solution pratique pour relier plusieurs modules de protection ou de distribution tout en conservant un câblage lisible et compact.

Connexion à fourche pour appareils modulaires 4 pôles

L’exécution à fourche facilite le raccordement sur les bornes prévues pour ce type de peigne, avec une mise en place rapide sur les appareillages compatibles. Le pas de 17,8 mm correspond à un entraxe standard recherché pour le pontage de modules sur rail, et la conception est adaptée aux appareils équipés d’un conducteur N. Le schéma de répartition de type L1+N / L2+N / L3+N convient particulièrement aux montages quadripolaires nécessitant une distribution ordonnée des phases et du neutre.

Section 16 mm² et intensité assignée de 80 A

Avec sa section de 16 mm², ce peigne à fourche est dimensionné pour les applications de distribution modulaire demandant une bonne capacité de passage du courant. Son courant permanent assigné de 80 A le rend pertinent pour de nombreux coffrets et tableaux où l’alimentation de plusieurs protections doit être mutualisée sans recourir à un câblage filaire plus encombrant. Cette conception aide à rationaliser l’implantation tout en gardant une distribution homogène sur la rangée d’appareils.

Format 1 m recoupable pour ajustement en coffret

Sa longueur réelle de 965 mm correspond au format 1 m couramment utilisé pour le câblage des rangées modulaires. Ce format permet une adaptation simple à la largeur utile du tableau, avec possibilité de coupe à la dimension nécessaire selon le nombre d’appareils à alimenter. Il est ainsi bien adapté aux configurations sur mesure, qu’il s’agisse d’une rangée partielle ou d’un ensemble plus étendu pouvant aller jusqu’à 54 modules selon l’implantation retenue.

Peigne isolé pour une intégration propre dans la distribution

Le corps isolé du peigne contribue à une intégration nette dans l’environnement du tableau et facilite l’organisation générale du câblage. Les fourches conductrices assurent la liaison entre modules tandis que l’enveloppe isolante accompagne une pose plus structurée sur rail. Ce type de peigne est particulièrement apprécié lorsque l’on souhaite réduire le nombre de conducteurs individuels, gagner de la place dans le coffret et obtenir une finition plus régulière sur la rangée d’appareillage.

Caractéristiques électriques pour usage en distribution modulaire

Ce modèle présente une tension maximale de service Ue de 690 V, une tenue aux chocs de 4,5 kV et un courant de court-circuit conditionnel de 25 kA. Ces caractéristiques en font un accessoire de pontage adapté aux ensembles de distribution modulaire nécessitant des valeurs cohérentes avec les contraintes habituelles d’un tableau électrique. Pour l’installateur, cela permet de sélectionner un peigne 4 pôles à fourche pensé pour des montages techniques exigeant une lecture claire des performances essentielles.

Une solution adaptée au pontage de protections et appareillages sur rail

Ce peigne de raccordement à fourche 4 pôles 16 mm² 1 m répond aux besoins de liaison entre protections et appareils modulaires dans les tableaux de distribution. Il convient particulièrement lorsque l’objectif est d’alimenter plusieurs modules de manière ordonnée, avec un encombrement réduit et une implantation plus rationnelle qu’un câblage point à point. Pour les montages en tableau, c’est un accessoire de pontage pertinent dès lors que la compatibilité mécanique et le type de borne des appareils ont été vérifiés.
