Peigne de raccordement 4 pôles 16 mm² 3P+N 2CDB846011R1656

Peigne de raccordement 4 pôles 16 mm² pour distribution 3P+N en tableau

Ce peigne de raccordement 4 pôles 16 mm² est conçu pour assurer l’alimentation commune de plusieurs appareils modulaires dans un tableau de distribution. Sa configuration 3P+N permet de répartir proprement les phases et le neutre sur une rangée d’équipements compatibles, avec une implantation adaptée aux ensembles de protection et de distribution sur rail. C’est une solution particulièrement utile pour obtenir un câblage plus net, plus lisible et plus homogène qu’un pontage filaire traditionnel.

Connexion par broches pour un raccordement rapide et régulier

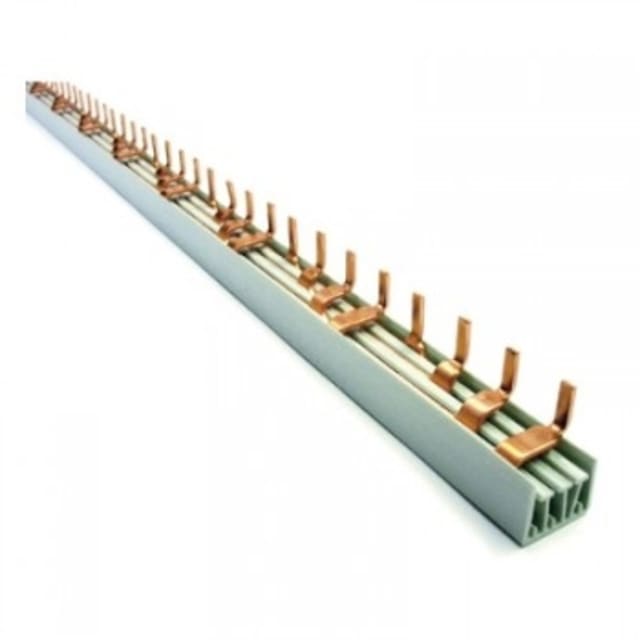

Ce modèle utilise une exécution de raccordement électrique par goupille, aussi appelée connexion à broches. Ce principe facilite l’interconnexion de modules prévus pour ce type d’alimentation et permet d’obtenir une répartition régulière sur l’ensemble de la rangée. La géométrie visible du peigne, avec ses dents cuivre intégrées dans un corps isolé, le destine à une pose ordonnée dans les tableaux où la continuité d’alimentation et la compacité de montage sont recherchées.

Format 4 pôles avec section 16 mm² pour circuits jusqu’à 63 A

Avec ses 4 pôles et sa section de 16 mm², ce peigne répond aux besoins de distribution des installations modulaires alimentées en 3 phases plus neutre. Son courant permanent assigné de 63 A le rend adapté aux tableaux résidentiels, tertiaires ou techniques nécessitant une alimentation collective de plusieurs appareillages. Cette section permet de conjuguer encombrement maîtrisé et capacité de transit cohérente pour une distribution modulaire structurée.

Grande longueur pour alimenter de nombreuses positions modulaires

Sa longueur de 1016 mm convient aux longues rangées d’appareils et permet une découpe à la dimension utile selon la composition du tableau. Ce format est intéressant lorsque l’on souhaite couvrir un nombre important de modules avec une seule barre de pontage, tout en gardant une implantation homogène. Dans une logique d’atelier, de chantier ou de préparation d’armoires, ce type de peigne simplifie aussi la standardisation des montages sur plusieurs tableaux.

Corps isolé pour une intégration soignée dans l’enveloppe

Le peigne est livré avec une structure isolée qui contribue à une intégration plus propre dans le tableau. Le conducteur cuivre n’est pas laissé nu sur toute sa longueur, ce qui favorise une mise en œuvre plus ordonnée lors du câblage et des opérations d’assemblage. Cette conception convient bien aux tableaux où l’on recherche une distribution compacte, avec des cheminements d’alimentation clairement organisés entre les appareils modulaires.

Caractéristiques électriques adaptées à la distribution modulaire

Ce peigne de raccordement présente une tension maximale de service Ue de 500 V, une tenue aux chocs de 4 kV et un courant conditionnel de court-circuit de 25 kA. Ces valeurs le positionnent pour une utilisation dans des ensembles de distribution où la cohérence entre les protections, les appareils et les accessoires de liaison est essentielle. L’ensemble permet d’envisager une alimentation commune stable et structurée dans des configurations modulaires 4 pôles.

À prévoir pour les appareillages compatibles 4 pôles sans conducteur N intégré

Ce modèle est destiné à des appareils compatibles avec un raccordement par broches sur 4 pôles, mais il n’est pas indiqué pour des appareils équipés d’un conducteur N intégré ni pour des appareils avec commutateur auxiliaire. Ce point est important lors de la préparation du tableau, car il permet d’éviter les incompatibilités mécaniques ou fonctionnelles entre le peigne et les modules à alimenter. Pour un achat sans erreur, il convient donc de vérifier la technologie de borne et l’architecture réelle de la rangée à équiper.

Un accessoire pertinent pour optimiser le pontage dans les tableaux ABB VY

Dans un tableau modulaire, ce peigne de raccordement 3P+N constitue un accessoire de pontage particulièrement intéressant pour gagner en cohérence de montage, limiter la multiplication des conducteurs et obtenir une alimentation commune plus lisible. Il trouve naturellement sa place dans les environnements de distribution utilisant des composants de la série ABB VY, notamment lorsque l’objectif est de réaliser une rangée propre, rationnelle et facile à organiser dès la phase d’assemblage.
