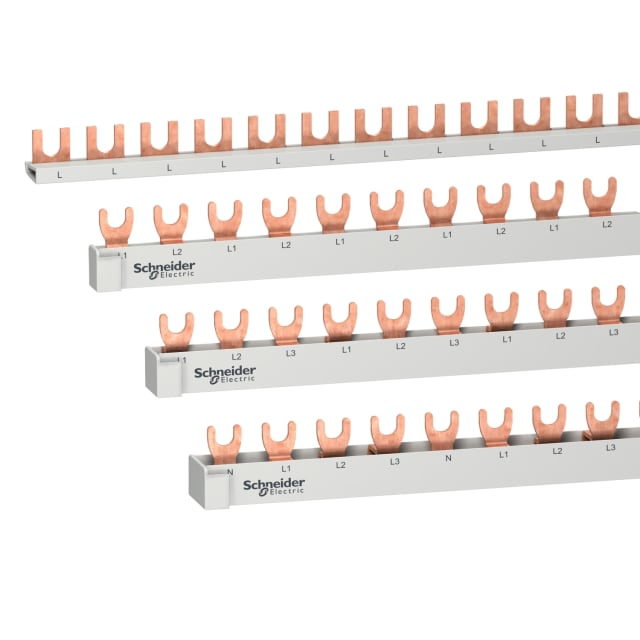

Peigne à fourche 4P 57 modules Resi9 R9XFH557

Peigne à fourche 4P 57 modules pour alimentation horizontale de tableau

Le peigne à fourche 4P 57 modules Resi9 est conçu pour réaliser une alimentation horizontale propre et lisible dans un tableau électrique. Son architecture 3L+N équilibrée permet de distribuer les conducteurs N, L1, N, L2, N, L3 selon une implantation adaptée aux appareillages 1P+N. Ce format facilite l’organisation des rangées et simplifie le raccordement des protections modulaires tout en conservant une implantation cohérente sur rail.

Configuration 4 pôles adaptée aux appareillages 1P+N

Avec ses 4 pôles et sa répartition pensée pour les appareils équipés d’un conducteur neutre, ce peigne répond aux besoins de distribution dans les ensembles résidentiels ou petits tertiaires utilisant plusieurs disjoncteurs 1P+N. Il convient jusqu’à 28 appareils et offre une largeur totale de 57 modules, ce qui en fait une solution pratique pour équiper une rangée complète sans multiplier les pontages manuels entre modules.

Connexion par fourche pour un câblage plus net et plus rapide

Son exécution du raccordement électrique par fourche permet une insertion directe dans les bornes compatibles, avec un montage plus régulier qu’un câblage fil à fil. Ce principe améliore la lisibilité de l’ensemble, limite l’encombrement dans la goulotte de tableau et aide à obtenir une finition plus soignée. En maintenance comme en extension, cette conception rend également les interventions plus simples sur les appareils raccordés.

Format découpable 1000 mm pour ajustement précis sur chantier

Livré en longueur de 1000 mm, ce peigne d’alimentation horizontal est découpable à taille voulue afin de s’adapter à la composition réelle du tableau. Cette possibilité est particulièrement utile lorsque la rangée ne mobilise pas toute la largeur disponible ou lorsque l’installation impose une adaptation précise au nombre exact de modules. Vous conservez ainsi un raccordement homogène sans surlongueur inutile.

Calibre 63 A et section 10 mm² pour la distribution modulaire

Ce modèle dispose d’une section de 10 mm² et d’un courant permanent assigné de 63 A, des caractéristiques adaptées à l’alimentation de rangées modulaires dans la gamme concernée. Le pas de 18 mm correspond au standard des appareillages modulaires, ce qui facilite l’intégration dans les tableaux équipés sur rail DIN. L’isolation du peigne participe à une mise en œuvre plus propre dans les environnements de distribution électrique.

Repérage clair des voies et intégration dans l’univers Resi9

Le repérage visible des conducteurs sur le corps du peigne aide à identifier rapidement la séquence de distribution sur la rangée. Cette lecture directe est appréciable lors du montage initial, du contrôle de câblage ou d’une modification ultérieure. Dans l’environnement Resi9 Protection, ce peigne s’intègre naturellement aux appareillages modulaires compatibles pour constituer une distribution ordonnée, lisible et rationnelle.

Un accessoire pertinent pour gagner en compacité dans le tableau

Par rapport à une alimentation individuelle de chaque module, l’usage d’un peigne à fourche 4P permet de réduire le volume de conducteurs à l’avant des protections et de conserver une façade plus dégagée. Ce type d’accessoire est particulièrement pertinent lorsque l’objectif est d’optimiser la place disponible, de garder une répartition régulière sur toute la rangée et d’obtenir un câblage de tableau plus structuré, plus rapide à contrôler et plus simple à faire évoluer.
