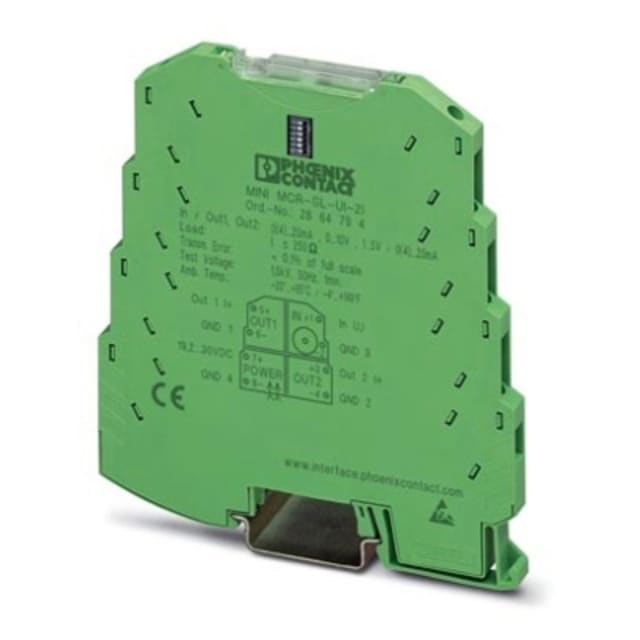

Duplicateur de signal 4 voies isolation galvanique 2864176
Duplicateur de signal 2 voies à isolation galvanique, pour signaux 0-10 V et 4-20 mA, avec raccordement à vis, montage sur rail DIN et alimentation 19,2 à 30 V DC.
406.37€ HTVA
4 en stock
4 en stock
Duplicateur de signal 4 voies pour l’isolation galvanique des signaux analogiques
Ce duplicateur de signal 4 voies est conçu pour assurer l’isolation galvanique, la conversion et la duplication de signaux analogiques standard dans les environnements industriels. Il permet de reprendre un signal d’entrée unique et de le distribuer vers deux sorties courant distinctes, tout en maintenant une séparation électrique entre l’entrée, les sorties et l’alimentation. Cette architecture est particulièrement adaptée aux installations d’automatisme, de supervision et d’interfaçage où la protection des circuits et la stabilité de transmission sont essentielles.
Compatible avec les principaux signaux d’entrée tension et courant
Le module accepte plusieurs plages de signaux d’entrée courantes en instrumentation : 0 à 20 mA, 4 à 20 mA, 0 à 10 V et 1 à 5 V. Cette polyvalence facilite l’intégration dans des armoires industrielles existantes, que l’information provienne d’un capteur, d’un transmetteur ou d’un automate. En sortie, il délivre deux signaux courant configurables en 0 à 20 mA ou 4 à 20 mA, ce qui permet d’alimenter simultanément deux équipements de traitement, d’affichage ou de contrôle à partir d’une seule mesure.
Deux sorties courant indépendantes pour la duplication de mesure
L’intérêt principal de ce module d’isolation galvanique réside dans sa capacité à dupliquer un signal analogique vers deux sorties courant séparées. Cette configuration est utile lorsqu’une même information doit être envoyée vers deux chaînes différentes, par exemple un automate et un afficheur, ou un système de régulation et un système de supervision. La séparation galvanique de sortie à sortie contribue à limiter les interactions électriques entre équipements raccordés et améliore la maîtrise des perturbations dans les boucles de mesure.
Format ultra-compact pour armoires et coffrets industriels
Avec seulement 6,2 mm de largeur pour 93,1 mm de hauteur et 101,2 mm de profondeur, ce duplicateur de signal s’intègre facilement dans les tableaux où l’espace disponible est compté. Son format fin permet de densifier le montage sur rail sans compromettre les fonctions d’interface analogique. Ce type d’encombrement est particulièrement recherché dans les coffrets de process, d’automatisme et de commande où plusieurs conditionneurs de signaux doivent cohabiter dans un volume réduit.
Montage sur rail DIN et raccordement à vis pratique en maintenance
Le module est prévu pour une fixation immédiate sur barre de charge de type rail DIN, ce qui simplifie son intégration dans les ensembles industriels standards. Le raccordement électrique à vis reste une solution appréciée sur le terrain pour sa tenue mécanique et sa simplicité d’intervention lors des opérations de câblage ou de remplacement. L’alimentation en courant continu de 19,2 à 30 V permet une intégration directe dans les architectures 24 V DC couramment utilisées en automatisme.
Configuration adaptée aux applications de conditionnement analogique
Ce modèle appartient à une génération de modules configurables destinée au traitement des signaux analogiques standards. Il convient aux besoins de séparation électrique, d’adaptation de signal et de duplication dans les chaînes de mesure industrielles. Sa fréquence de commutation indiquée à 50 Hz, sa faible absorption de puissance de 0,6 W et sa résistance apparente de 250 Ohm en font une solution pertinente pour les applications où l’on recherche un conditionnement propre et fonctionnel des signaux sans complexifier l’installation.
Conçu pour fonctionner dans les environnements industriels courants
Le boîtier présente un indice de protection IP20 et une plage de température de service de -20 à +60 °C, adaptée à de nombreuses armoires techniques installées en environnement industriel protégé. La séparation galvanique entre l’entrée et la sortie, ainsi qu’entre l’alimentation et les autres circuits, contribue à sécuriser la transmission des signaux face aux différences de potentiel et aux perturbations susceptibles d’apparaître sur les installations. Ce duplicateur de signal constitue ainsi une solution technique ciblée pour fiabiliser le transfert d’informations analogiques entre équipements.
Documentation PDF
Caractéristiques techniques
| Tension de coupure | 0 V |
|---|---|
| Courant de coupure | 0.03 A |
| Nombre de canaux | 2 |
| Classe de protection (IP) | IP20 |
| Tension d'alimentation de dimensionnement sous courant continu | 19.2...30 V |
| Tension d'alimentation de dimensionnement sous courant alternatif | 0 V |
| Nombre des domaines d'entrée 0 v... 10 v | 1 |
| Nombre des domaines d'entrée 4 ma ... 20 ma | 1 |
| Fréquence de commutation | 50 Hz |
| Alimentation | autre |
| Nombre des domaines d'entrée -60 mv... +60 mv | 0 |
| Nombre des domaines d'entrée -100 mv... +100 mv | 0 |
| Nombre des domaines d'entrée -300 mv... +300 mv | 0 |
| Nombre des domaines d'entrée -500 mv... +500 mv | 0 |
| Nombre des domaines d'entrée 0 mv... 100 mv | 0 |
| Nombre des domaines d'entrée -1 v... +1 v | 0 |
| Nombre des domaines d'entrée -2 v... +2 v | 0 |
| Nombre des domaines d'entrée -2,5 v... +2,5 v | 0 |
| Nombre des domaines d'entrée -5 v... +5 v | 0 |
| Nombre des domaines d'entrée -10 v... +10 v | 0 |
| Nombre des domaines d'entrée -20 v... +20 v | 0 |
| Nombre des domaines d'entrée 0 mv... 60 mv | 0 |
| Nombre des domaines d'entrée 0 mv... 200 mv | 0 |
| Nombre des domaines d'entrée 0 ma... 20 ma | 1 |
| Nombre des domaines d'entrée 0 mv... 300 mv | 0 |
| Nombre des domaines d'entrée 0 mv... 500 mv | 0 |
| Nombre des domaines d'entrée 0 ma ... 10 ma | 0 |
| Nombre des domaines d'entrée 0 v... 1 v | 0 |
| Nombre des domaines d'entrée 0 v... 2 v | 0 |
| Nombre des domaines d'entrée 0 v... 2,5 v | 0 |
| Nombre des domaines d'entrée 0 v... 5 v | 0 |
| Nombre des domaines d'entrée 0 v... 20 v | 0 |
| Nombre des domaines d'entrée 0 v... 24 v | 0 |
| Nombre des domaines d'entrée 0 v... 30 v | 0 |
| Nombre des domaines d'entrée 1 v... 5 v | 1 |
| Nombre des domaines d'entrée 2 v... 10 v | 0 |
| Nombre des domaines d'entrée +5 v... -5 v | 0 |
| Nombre des domaines d'entrée +10 v... -10 v | 0 |
| Nombre des domaines d'entrée 5 v... 0 v | 0 |
| Nombre des domaines de sortie 1 v... 5 v | 0 |
| Nombre des domaines d'entrée 5 v ... 1 v | 0 |
| Nombre des domaines d'entrée 10 v... 0 v | 0 |
| Nombre des domaines d'entrée 10 v... 2 v | 0 |
| Nombre des domaines d'entrée 0 ma... 5 ma | 0 |
| Nombre des domaines d'entrée -5 ma... +5 ma | 0 |
| Nombre des domaines d'entrée -10 ma... +10 ma | 0 |
| Nombre des domaines d'entrée -20 ma ... +20 ma | 0 |
| Nombre des domaines d'entrée 20 ma... 0 ma | 0 |
| Nombre des domaines d'entrée 20 ma... 4 ma | 0 |
| Nombre des domaines de sortie -60 mv... +60 mv | 0 |
| Nombre des domaines de sortie -100 mv... +100 mv | 0 |
| Séparation galvanique entre l'entrée et la sortie | oui |
| Séparation galvanique de sortie à sortie | oui |
| Nombre des domaines de sortie -300 mv... +300 mv | 0 |
| Nombre des domaines de sortie -500 mv... +500 mv | 0 |
| Nombre des domaines de sortie -1 v... +1 v | 0 |
| Nombre des domaines de sortie -2 v... +2 v | 0 |
| Nombre des domaines de sortie -2,5 v... +2,5 v | 0 |
| Nombre des domaines de sortie -5 v... +5 v | 0 |
| Nombre des domaines de sortie -10 v... +10 v | 0 |
| Exécution du raccordement électrique | raccordement à vis |
| Nombre des domaines de sortie -20 v... +20 v | 0 |
| Nombre des domaines de sortie 0 mv... 60 mv | 0 |
| Nombre des domaines de sortie 0 mv ... 100 mv | 0 |
| Nombre des domaines de sortie 0 mv ... 200 mv | 0 |
| Nombre des domaines de sortie 0 mv... 300 mv | 0 |
| Nombre des domaines de sortie 0 mv... 500 mv | 0 |
| Nombre des domaines de sortie 0 v ... 1 v | 0 |
| Nombre des domaines de sortie 0 v ... 2 v | 0 |
| Nombre des domaines de sortie 0 v ... 2,5 v | 0 |
| Nombre des domaines de sortie 0 v... 5 v | 0 |
| Nombre des domaines de sortie 0 v ... 10 v | 0 |
| Nombre des domaines de sortie 0 v ... 20 v | 0 |
| Nombre des domaines de sortie 0 v... 24 v | 0 |
| Nombre des domaines de sortie 0 v ... 30 v | 0 |
| Nombre des domaines de sortie 2 v... 10 v | 0 |
| Nombre des domaines de sortie +5 v ... -5 v | 0 |
| Nombre des domaines de sortie +10 v ... -10 v | 0 |
| Nombre des domaines de sortie 5 v... 0 v | 0 |
| Nombre des domaines de sortie 5 v ... 1 v | 0 |
| Nombre des domaines de sortie 10 v... 0 v | 0 |
| Nombre des domaines de sortie 10 v... 2 v | 0 |
| Nombre des domaines de sortie 0 ma... 5 ma | 0 |
| Nombre des domaines de sortie 0 ma ... 10 ma | 0 |
| Nombre des domaines de sortie 0 ma ... 20 ma | 2 |
| Nombre des domaines de sortie 4 ma... 20 ma | 2 |
| Nombre des domaines de sortie -5 ma... +5 ma | 0 |
| Nombre des domaines de sortie -10 ma... +10 ma | 0 |
| Nombre des domaines de sortie -20 ma... +20 ma | 0 |
| Nombre des domaines de sortie 20 ma... 0 ma | 0 |
| Nombre des domaines de sortie 20 ma... 4 ma | 0 |
| Capacité de coupure | 0.6 VA |
| Sortie de l'annonce de dérangement | non |
| À sécurité intrinsèque selon EN 60947-5-6 NAMUR | non |
| Séparation galvanique entres les entrées | non |
| Séparation galvanique entre la tension d'alimentation et tous les autres circuits de courant | oui |
| SIL conformément à IEC 61508 | sans |
| Hauteur | 93.1 mm |
| Largeur | 6.2 mm |
| Profondeur | 101.2 mm |
| Absorbtion de puissance | 0.6 W |
| Résistance ohmique apparente | 250 Ohm |
| Type d'appareil | apareil à encastrer |
| Température de service | -20...60 °C |
| Glissement de fréquence de température | 0.01 %/K |
| Type de montage | Fixation immédiate de la barre de charge |
À quoi sert le duplicateur de signal MINI MCR-SL-UI-2I-NC ?
Il sert à isoler galvaniquement et à dupliquer un signal analogique standard vers deux sorties indépendantes. Il est surtout utilisé pour répartir un même signal vers plusieurs équipements sans liaison électrique directe entre eux.
Quels types de signaux peut-on raccorder à l’entrée ?
Ce modèle accepte des signaux analogiques standard de type courant ou tension, notamment en 0...20 mA, 4...20 mA, 0...10 V et 1...5 V, selon le réglage de configuration.
Les deux sorties peuvent-elles être réglées séparément ?
Oui. Les deux sorties courant sont configurables indépendamment, ce qui permet d’adapter chaque voie à l’application souhaitée, dans la plage prévue pour ce module.
Comment se fait le réglage du module ?
Le réglage se fait par des interrupteurs DIP accessibles sur le côté du boîtier. Cela permet de configurer les plages d’entrée et de sortie sans programmation logicielle.
Ce module assure-t-il une séparation galvanique entre l’entrée et les sorties ?
Oui, il assure une séparation galvanique entre l’entrée et la sortie, ainsi qu’entre les deux sorties. C’est utile pour limiter les boucles de masse et protéger les équipements connectés.
Comment s’effectue le câblage et le montage ?
Le raccordement électrique se fait par bornes à vis. Le module est conçu pour un montage sur rail DIN, avec un format compact de 6,2 mm de large.
Peut-on l’utiliser en armoire électrique standard ?
Oui, ce type de module est prévu pour une installation en armoire ou coffret industriel, dans une plage de température de service adaptée à ce contexte.
