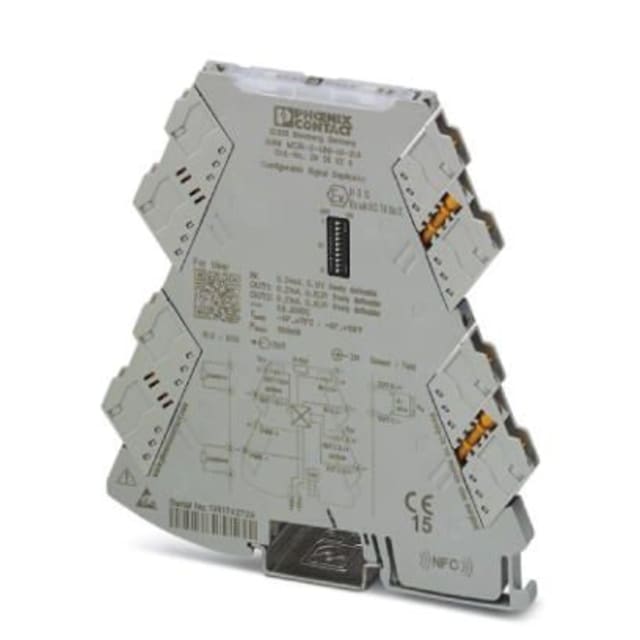

Duplicateur de signaux 4 voies universel 2905026

Duplicateur de signaux universel pour la répartition de signaux analogiques

Ce duplicateur de signaux 4 voies universel est conçu pour reprendre un signal analogique et le distribuer de manière exploitable sur plusieurs chaînes de traitement. Il convient particulièrement aux installations industrielles où un même signal doit être envoyé vers différents équipements de contrôle, d’acquisition ou de régulation. Sa configuration universelle facilite son intégration dans des environnements techniques variés, avec une compatibilité étendue sur les signaux en courant et en tension les plus utilisés.

Compatible avec les plages analogiques courantes en courant et en tension

Le module prend en charge plusieurs plages d’entrée analogiques, notamment 0 à 10 V, 0 à 5 V, 1 à 5 V, 2 à 10 V, 0 à 20 mA, 4 à 20 mA ainsi que 20 à 0 mA. En sortie, il permet de restituer ces formats courants pour simplifier l’adaptation entre capteurs, automates, régulateurs et systèmes de supervision. Cette polyvalence en fait une solution pertinente lorsqu’il faut interfacer des signaux de process différents sans multiplier les références en stock.

Format extra-fin pour gagner de la place dans l’armoire

Avec une largeur de seulement 6,2 mm, ce module s’intègre facilement dans les armoires électriques et coffrets industriels où la densité de montage est un critère important. Son format compact permet d’optimiser le rail DIN sans compromettre l’accessibilité au câblage. Pour les ensembles comportant plusieurs interfaces analogiques, ce faible encombrement constitue un vrai avantage lors de la conception ou de l’extension d’une armoire.

Montage rapide sur rail DIN et raccordement à vis

Le produit est prévu pour une fixation immédiate sur barre de charge, avec un raccordement électrique à vis. Cette exécution convient aux intégrateurs et aux mainteneurs recherchant un câblage clair, stable et facile à reprendre en cas d’intervention. L’alimentation en courant continu de 9,6 à 30 V offre une bonne souplesse d’intégration dans les architectures de commande et d’instrumentation industrielles.

Adapté aux environnements industriels avec une large plage de température

Ce duplicateur de signaux est destiné à une utilisation en environnement technique exigeant, avec une température de service de -40 à +70 °C. Son indice de protection IP20 le destine à une installation à l’intérieur d’un coffret ou d’une armoire. Sa faible absorption de puissance de 1,5 W contribue à une intégration maîtrisée dans les installations compactes, tout en limitant les contraintes thermiques dans le tableau.

Solution efficace pour l’interface, l’adaptation et la duplication de mesure

Ce type de module est particulièrement utile lorsqu’un signal issu d’un transmetteur ou d’un capteur doit être dupliqué vers plusieurs entrées d’automate, d’enregistreur ou d’afficheur. Il permet aussi de simplifier les chaînes de mesure lors des opérations de modernisation, d’extension ou de séparation fonctionnelle entre plusieurs organes de commande. Son comportement est adapté aux applications d’interface analogique nécessitant une lecture claire et une distribution rationnelle du signal.

Un choix pertinent pour les armoires d’automatisme et d’instrumentation

Grâce à sa combinaison de compatibilité universelle, de faible largeur, de raccordement simple et de plages analogiques courantes, ce duplicateur de signaux trouve naturellement sa place dans les armoires d’automatisme, les installations de process et les ensembles d’instrumentation. Il répond aux besoins des professionnels qui recherchent un module d’interface compact pour la conversion, l’adaptation et la distribution de signaux analogiques en milieu industriel.
