Duplicateur de signaux 4 voies universel 2905028
357.25€
Rupture de stock
Rupture de stock
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 357.25€ | 0% |
| 3-5 | 350.11€ | 2% |
| 6-10 | 346.53€ | 3% |
| 11+ | 342.96€ | 4% |

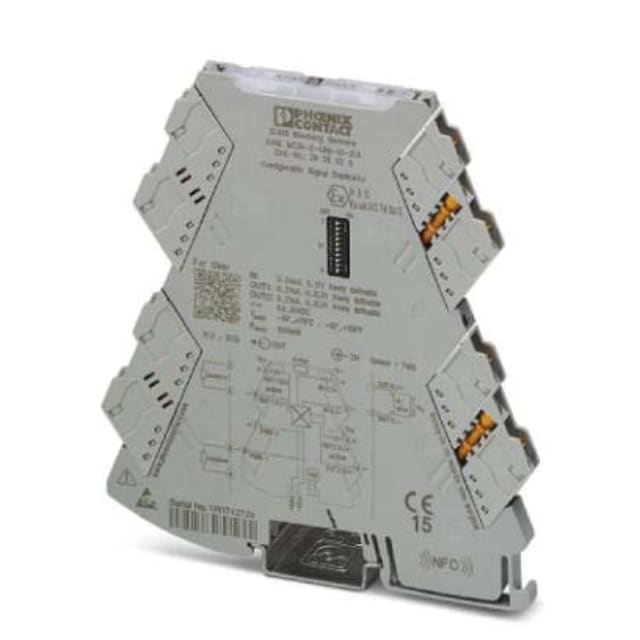

Duplicateur de signaux 4 voies universel pour interfaces analogiques industrielles
Ce duplicateur de signaux 4 voies universel est conçu pour la duplication et l’adaptation de signaux analogiques dans les armoires et installations industrielles. Il convient particulièrement lorsqu’un même signal de process doit être exploité par plusieurs équipements en aval, par exemple pour la commande, la supervision ou l’acquisition. Sa conception compacte au format fin permet une intégration propre dans les ensembles de conversion de signaux, d’interfaces industrielles et de modules de conditionnement analogique.
Configuration universelle pour les signaux tension et courant les plus utilisés
Le module prend en charge les plages analogiques courantes en tension et en courant, ce qui facilite son intégration dans des architectures de process variées. Côté entrée, il accepte notamment les signaux 0-10 V, 0-5 V, 1-5 V, 2-10 V, 0-20 mA, 0-10 mA et 4-20 mA. Côté sortie, il permet de redistribuer ces grandeurs sur des plages telles que 0-10 V, 0-5 V, 1-5 V, 2-10 V, 0-20 mA, 0-10 mA et 4-20 mA. Cette polyvalence simplifie le choix du matériel lorsqu’il faut interfacer des automates, régulateurs, afficheurs ou systèmes de mesure utilisant des standards analogiques différents.
Duplication de signal pour la distribution sur plusieurs chaînes de traitement
Sa fonction de duplicateur permet de reproduire un signal d’entrée afin d’alimenter plusieurs voies de sortie, ce qui évite de surcharger la boucle de mesure d’origine ou de multiplier les adaptations externes. C’est une solution particulièrement utile dans les applications où un capteur ou un transmetteur doit fournir simultanément une information à plusieurs organes de contrôle. Le module s’intègre ainsi dans les installations de commande de process, les lignes de production, les coffrets techniques et les environnements de relayage industriel.
Format extra-fin pour optimisation de l’espace dans l’armoire
Avec une largeur de seulement 6,2 mm, ce duplicateur de signaux répond aux contraintes de densité rencontrées dans les armoires électriques modernes. Ses dimensions de 109,81 mm de hauteur et 119,2 mm de profondeur permettent une implantation rationnelle lorsque plusieurs modules doivent être montés côte à côte. Ce faible encombrement est un avantage concret pour les intégrateurs et tableautiers qui recherchent une solution de conversion analogique performante sans pénaliser l’espace disponible sur rail.
Alimentation continue large et consommation maîtrisée
Le fonctionnement sur une tension d’alimentation continue de 9,6 à 30 V apporte une grande souplesse d’intégration dans les systèmes de contrôle industriels courants. Le module peut ainsi être déployé dans de nombreuses configurations d’armoires et de coffrets d’automatisme sans contrainte particulière sur l’alimentation basse tension continue. Avec une absorption de puissance de 1,5 W, il constitue également un choix adapté pour les ensembles où la maîtrise du bilan énergétique et thermique reste importante.
Raccordement enfichable et mise en œuvre adaptée aux environnements industriels
La technologie de connexion enfichable facilite les opérations de câblage, de remplacement et de maintenance, tout en contribuant à une implantation ordonnée dans l’armoire. Ce type de raccordement est apprécié pour les modules de conditionnement de signaux qui doivent rester accessibles et rapidement interchangeables. Son indice de protection IP20 le destine à une installation en environnement protégé, typiquement dans une enveloppe ou une armoire électrique adaptée aux usages industriels.
Stabilité de mesure et compatibilité avec des conditions d’exploitation étendues
Le module est prévu pour fonctionner dans une plage de température de service de -40 à +70 °C, ce qui le rend compatible avec des environnements techniques exigeants. Son glissement de fréquence thermique de 0,01 %/K participe à la bonne tenue des performances lorsque les conditions ambiantes varient. La résistance ohmique apparente de 600 à 10000 ohms complète son profil technique pour les applications de traitement de signaux analogiques nécessitant une adaptation cohérente au sein de chaînes de mesure industrielles.
Caractéristiques techniques
| Nombre de canaux | 2 |
|---|---|
| Classe de protection (IP) | IP20 |
| Tension d'alimentation de dimensionnement sous courant continu | 9.6...30 V |
| Nombre des domaines d'entrée 0 v... 10 v | 1 |
| Nombre des domaines d'entrée 4 ma ... 20 ma | 1 |
| Alimentation | autre |
| Nombre des domaines d'entrée -60 mv... +60 mv | 0 |
| Nombre des domaines d'entrée -100 mv... +100 mv | 0 |
| Nombre des domaines d'entrée -300 mv... +300 mv | 0 |
| Nombre des domaines d'entrée -500 mv... +500 mv | 0 |
| Nombre des domaines d'entrée 0 mv... 100 mv | 0 |
| Nombre des domaines d'entrée -1 v... +1 v | 0 |
| Nombre des domaines d'entrée -2 v... +2 v | 0 |
| Nombre des domaines d'entrée -2,5 v... +2,5 v | 0 |
| Nombre des domaines d'entrée -5 v... +5 v | 0 |
| Nombre des domaines d'entrée -10 v... +10 v | 0 |
| Nombre des domaines d'entrée -20 v... +20 v | 0 |
| Nombre des domaines d'entrée 0 mv... 60 mv | 0 |
| Nombre des domaines d'entrée 0 mv... 200 mv | 0 |
| Nombre des domaines d'entrée 0 ma... 20 ma | 1 |
| Nombre des domaines d'entrée 0 mv... 300 mv | 0 |
| Nombre des domaines d'entrée 0 mv... 500 mv | 0 |
| Nombre des domaines d'entrée 0 ma ... 10 ma | 1 |
| Nombre des domaines d'entrée 0 v... 1 v | 0 |
| Nombre des domaines d'entrée 0 v... 2 v | 0 |
| Nombre des domaines d'entrée 0 v... 2,5 v | 0 |
| Nombre des domaines d'entrée 0 v... 5 v | 1 |
| Nombre des domaines d'entrée 0 v... 20 v | 0 |
| Nombre des domaines d'entrée 0 v... 24 v | 0 |
| Nombre des domaines d'entrée 0 v... 30 v | 0 |
| Nombre des domaines d'entrée 1 v... 5 v | 1 |
| Nombre des domaines d'entrée 2 v... 10 v | 1 |
| Nombre des domaines d'entrée +5 v... -5 v | 0 |
| Nombre des domaines d'entrée +10 v... -10 v | 0 |
| Nombre des domaines d'entrée 5 v... 0 v | 0 |
| Nombre des domaines de sortie 1 v... 5 v | 1 |
| Nombre des domaines d'entrée 5 v ... 1 v | 0 |
| Nombre des domaines d'entrée 10 v... 0 v | 0 |
| Nombre des domaines d'entrée 10 v... 2 v | 0 |
| Nombre des domaines d'entrée 0 ma... 5 ma | 0 |
| Nombre des domaines d'entrée -5 ma... +5 ma | 0 |
| Nombre des domaines d'entrée -10 ma... +10 ma | 0 |
| Nombre des domaines d'entrée -20 ma ... +20 ma | 0 |
| Nombre des domaines d'entrée 20 ma... 0 ma | 1 |
| Nombre des domaines d'entrée 20 ma... 4 ma | 0 |
| Nombre des domaines de sortie -60 mv... +60 mv | 0 |
| Nombre des domaines de sortie -100 mv... +100 mv | 0 |
| Séparation galvanique entre l'entrée et la sortie | non |
| Séparation galvanique de sortie à sortie | non |
| Nombre des domaines de sortie -300 mv... +300 mv | 0 |
| Nombre des domaines de sortie -500 mv... +500 mv | 0 |
| Nombre des domaines de sortie -1 v... +1 v | 0 |
| Nombre des domaines de sortie -2 v... +2 v | 0 |
| Nombre des domaines de sortie -2,5 v... +2,5 v | 0 |
| Nombre des domaines de sortie -5 v... +5 v | 0 |
| Nombre des domaines de sortie -10 v... +10 v | 0 |
| Exécution du raccordement électrique | autre |
| Nombre des domaines de sortie -20 v... +20 v | 0 |
| Nombre des domaines de sortie 0 mv... 60 mv | 0 |
| Nombre des domaines de sortie 0 mv ... 100 mv | 0 |
| Nombre des domaines de sortie 0 mv ... 200 mv | 0 |
| Nombre des domaines de sortie 0 mv... 300 mv | 0 |
| Nombre des domaines de sortie 0 mv... 500 mv | 0 |
| Nombre des domaines de sortie 0 v ... 1 v | 0 |
| Nombre des domaines de sortie 0 v ... 2 v | 0 |
| Nombre des domaines de sortie 0 v ... 2,5 v | 0 |
| Nombre des domaines de sortie 0 v... 5 v | 1 |
| Nombre des domaines de sortie 0 v ... 10 v | 1 |
| Nombre des domaines de sortie 0 v ... 20 v | 0 |
| Nombre des domaines de sortie 0 v... 24 v | 0 |
| Nombre des domaines de sortie 0 v ... 30 v | 0 |
| Nombre des domaines de sortie 2 v... 10 v | 1 |
| Nombre des domaines de sortie +5 v ... -5 v | 0 |
| Nombre des domaines de sortie +10 v ... -10 v | 0 |
| Nombre des domaines de sortie 5 v... 0 v | 0 |
| Nombre des domaines de sortie 5 v ... 1 v | 0 |
| Nombre des domaines de sortie 10 v... 0 v | 0 |
| Nombre des domaines de sortie 10 v... 2 v | 0 |
| Nombre des domaines de sortie 0 ma... 5 ma | 0 |
| Nombre des domaines de sortie 0 ma ... 10 ma | 1 |
| Nombre des domaines de sortie 0 ma ... 20 ma | 1 |
| Nombre des domaines de sortie 4 ma... 20 ma | 1 |
| Nombre des domaines de sortie -5 ma... +5 ma | 0 |
| Nombre des domaines de sortie -10 ma... +10 ma | 0 |
| Nombre des domaines de sortie -20 ma... +20 ma | 0 |
| Nombre des domaines de sortie 20 ma... 0 ma | 1 |
| Nombre des domaines de sortie 20 ma... 4 ma | 0 |
| Sortie de l'annonce de dérangement | non |
| À sécurité intrinsèque selon EN 60947-5-6 NAMUR | non |
| Séparation galvanique entres les entrées | non |
| SIL conformément à IEC 61508 | sans |
| Hauteur | 109.81 mm |
| Largeur | 6.2 mm |
| Profondeur | 119.2 mm |
| Absorbtion de puissance | 1.5 W |
| Résistance ohmique apparente | 600...10000 Ohm |
| Type d'appareil | apareil à encastrer |
| Température de service | -40...70 °C |
| Glissement de fréquence de température | 0.01 %/K |
| Type de montage | autre |
