Interrupteur général d’arrêt d’urgence 20 A 207161

Interrupteur général d’arrêt d’urgence pour la coupure et l’isolement en façade

Cet interrupteur général d’arrêt d’urgence 20 A est conçu pour assurer une fonction de coupure visible et sécurisée sur les installations électriques nécessitant une commande manuelle claire et immédiate. Il s’agit d’un appareil complet dans un boîtier, prêt pour un montage en saillie, avec commande rotative de porte et positionnement 0/90° pour une lecture simple de l’état marche/arrêt. Sa configuration en fait une solution adaptée aux armoires, équipements techniques, machines et ensembles de distribution où l’arrêt d’urgence et l’isolement doivent rester facilement accessibles.

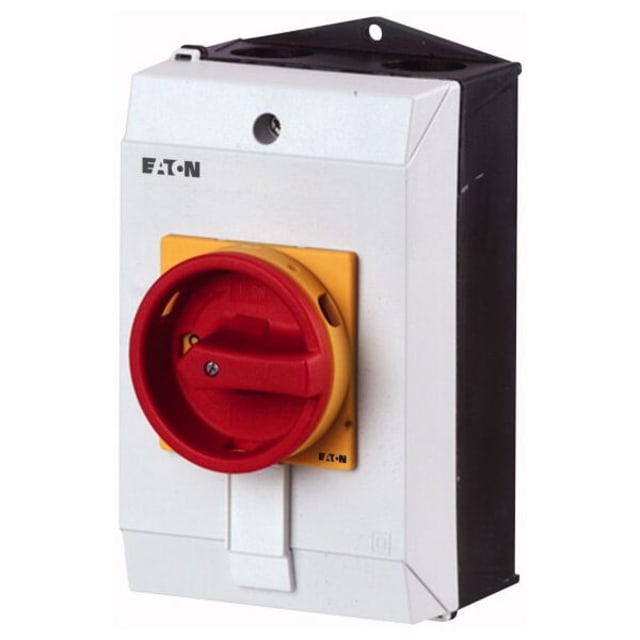

Fonction arrêt d’urgence avec poignée rouge sur fond jaune

La commande rotative rouge associée à un support de signalisation jaune permet une identification rapide de la fonction d’arrêt d’urgence sur l’installation. Le dispositif est verrouillable en position 0, ce qui facilite la consignation pendant les opérations de maintenance, de contrôle ou d’intervention. Cette exécution réunit ainsi les usages d’interrupteur principal, d’interrupteur de maintenance et de dispositif d’arrêt d’urgence dans un seul ensemble compact, pour simplifier l’exploitation et sécuriser les interventions.

Configuration 6 pôles avec contacts auxiliaires intégrés

Ce modèle dispose de 6 pôles et intègre 1 contact auxiliaire à fermeture ainsi que 1 contact auxiliaire à ouverture. Cette combinaison permet non seulement la coupure de plusieurs conducteurs, mais aussi la remontée d’information ou l’intégration dans une logique de signalisation et de commande. Pour les intégrateurs et tableautiers, cette architecture est intéressante lorsqu’il faut associer la fonction de sectionnement à un retour d’état, à une autorisation de marche ou à une chaîne de commande liée à la sécurité d’exploitation.

Calibre 20 A et aptitude à la coupure jusqu’à 690 V

Avec un courant permanent de 20 A et une tension assignée d’utilisation jusqu’à 690 V, cet interrupteur-sectionneur répond aux besoins des circuits de commande de puissance et d’isolement sur des équipements industriels et tertiaires. Il admet une puissance de commutation de 5,5 kW à 400 V en AC-3 et également 5,5 kW en catégorie CA-23 à 400 V, ce qui le rend pertinent pour des applications incluant la coupure de charges moteur ou de circuits nécessitant une manœuvre franche et maîtrisée. Son courant conditionnel de court-circuit de 6 kA apporte un niveau d’adéquation supplémentaire pour les environnements de distribution et de commande.

Boîtier IP65 pour environnements exposés aux poussières et projections

La face avant bénéficie d’un indice de protection IP65, un atout important lorsque l’interrupteur est installé dans des zones soumises aux poussières, aux salissures ou aux projections. Le boîtier complet en montage apparent protège la commande tout en conservant une excellente accessibilité. Cette conception convient particulièrement aux ateliers, locaux techniques, zones de production et installations où la robustesse de l’organe de coupure doit s’accompagner d’une bonne lisibilité de la commande et d’une manipulation directe sur porte ou en façade.

Raccordement à vis et intégration pratique dans les ensembles électriques

Le raccordement principal à vis favorise une connexion sûre et maîtrisée des conducteurs, avec une mise en œuvre adaptée aux habitudes de câblage en coffret et en tableau. Le produit est prévu pour un montage au sol ou en pose apparente selon la configuration de l’installation, sans motorisation intégrée ni déclencheur de tension additionnel, ce qui oriente clairement son usage vers une commande manuelle simple, fiable en exploitation et facile à intégrer dans les ensembles de protection et de distribution électrique.

Format compact pour coffrets, machines et installations de distribution

Avec des dimensions de 84 mm de largeur, 140 mm de hauteur et 150 mm de profondeur, cet interrupteur général d’arrêt d’urgence conserve un encombrement maîtrisé pour une implantation en coffret, sur machine ou sur enveloppe de commande. Ce format permet de bénéficier d’une véritable fonction de sectionnement avec poignée rotative verrouillable, sans mobiliser un volume excessif dans l’environnement d’installation. C’est un choix pertinent pour les professionnels recherchant un appareillage de coupure lisible, complet et immédiatement exploitable pour la sécurité d’accès et l’arrêt d’urgence.
