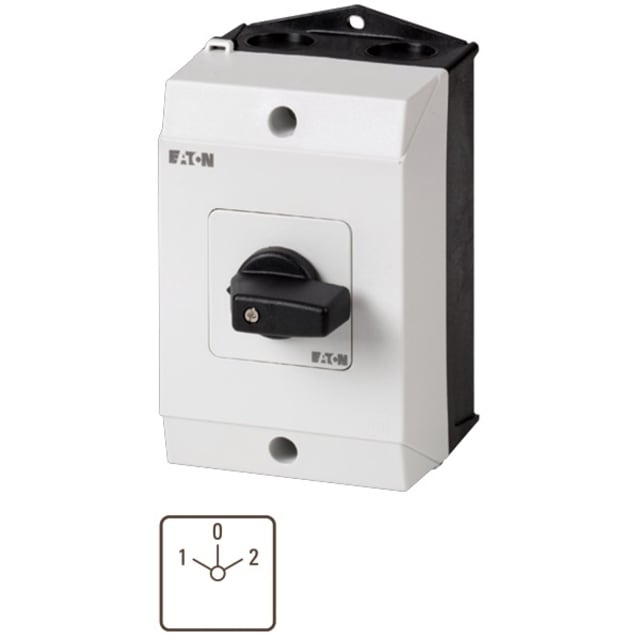

Inverseur de marche saillie 20 A 1-0-2 207132

Inverseur de marche saillie 20 A 1-0-2 pour commande manuelle de sens

Cet inverseur de marche en saillie 20 A est conçu pour assurer une commutation manuelle claire entre deux sens de fonctionnement grâce à son repérage 1-0-2. Il convient aux installations où l’on souhaite piloter un moteur ou un circuit nécessitant une inversion de marche avec une position d’arrêt centrale bien identifiée. Son principe de commande par manette rotative apporte une lecture immédiate de la position sélectionnée et facilite l’exploitation sur machine, coffret ou paroi technique.

Configuration 3 pôles avec position zéro pour une manœuvre nette

Sa conception 3 pôles avec position zéro intégrée permet d’effectuer une sélection franche entre les deux directions de commutation, tout en conservant un arrêt central distinct. Cette architecture est particulièrement adaptée aux schémas d’inversion de marche où la lisibilité de la position et la séparation des états sont essentielles. La commande est de type maintenu, ce qui permet de conserver la position choisie sans retour automatique au centre.

Calibre 20 A et aptitude moteur en AC-3 jusqu’à 4 kW sous 400 V

Avec un courant permanent assigné de 20 A, cet inverseur répond aux besoins des applications de commande et de commutation nécessitant un appareil compact mais dimensionné pour un usage technique sérieux. Il admet un courant d’emploi de 11,5 A en AC-3 sous 400 V et une puissance de service jusqu’à 4 kW dans cette même catégorie d’utilisation. Il constitue ainsi une solution pertinente pour les circuits de moteurs triphasés de petite et moyenne puissance commandés en inversion.

Montage en saillie prêt à poser avec boîtier complet

L’appareil est livré en boîtier complet pour une installation directe en saillie. Cette exécution simplifie l’intégration sur support mural, machine ou environnement industriel léger lorsque l’on recherche un appareillage autonome, visible et facilement accessible. Le raccordement principal à vis favorise une connexion nette et sécurisée des conducteurs, avec une mise en œuvre adaptée aux habitudes de câblage en tableau et en distribution de proximité.

Protection frontale IP65 pour les environnements exposés

Sa protection frontale IP65 permet de préserver la zone de commande contre les poussières et les projections d’eau, ce qui apporte un réel avantage dans les locaux techniques, zones d’atelier et environnements où l’appareillage peut être soumis à des sollicitations extérieures. Le boîtier en matière synthétique complète cette configuration en proposant une solution adaptée aux installations qui demandent une bonne tenue d’ensemble et une manipulation régulière.

Commande par manette rotative courte, lisible et compacte

L’inverseur est équipé d’une manette rotative courte, pensée pour offrir une commande directe sans encombrement inutile en façade. Ce format facilite l’accès à la manœuvre tout en conservant un profil compact. Pour l’utilisateur, cela se traduit par une prise en main simple, une lecture rapide de la position active et une exploitation plus confortable dans les espaces techniques où plusieurs appareillages peuvent cohabiter sur une même surface.

Choix adapté aux tableaux, protections et distribution électrique

Grâce à sa conception en inverseur de courant avec position 1-0-2, cet appareil trouve naturellement sa place dans les ensembles de tableaux, de protections spécifiques et de distribution électrique nécessitant une fonction d’inversion manuelle. L’absence de contacts auxiliaires oriente clairement le produit vers une fonction principale de commutation, sans complexité superflue. C’est un choix cohérent lorsque l’objectif est de disposer d’un inverseur de marche saillie 20 A fonctionnel, lisible et facile à intégrer dans une installation technique.
