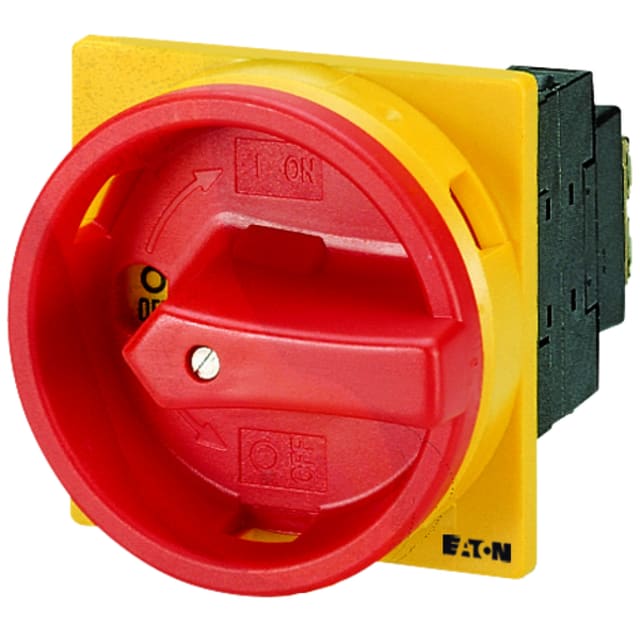

Interrupteur d’arrêt d’urgence 2 pôles 20 A 091078

Interrupteur d’arrêt d’urgence 2 pôles 20 A pour coupure manuelle en façade

Cet interrupteur d’arrêt d’urgence 2 pôles 20 A est conçu pour assurer une coupure manuelle claire et immédiate sur installation électrique ou machine. Son montage encastré en façade permet une commande accessible, avec entraînement rotatif de l’accouplement de porte pour une manœuvre directe et lisible. Il convient aux applications où l’on recherche à la fois une fonction d’arrêt d’urgence, une fonction d’interrupteur principal et une fonction de consignation en maintenance.

Fonction arrêt d’urgence avec poignée rouge et verrouillage en position 0

La commande rotative rouge, associée à sa fonction d’arrêt d’urgence, permet d’identifier instantanément l’organe de coupure. Le verrouillage en position 0 renforce la sécurité lors des opérations d’entretien, de dépannage ou d’intervention technique, en évitant toute remise sous tension involontaire. Cette configuration est particulièrement adaptée aux armoires, coffrets et équipements nécessitant une isolation visible et une condamnation simple du circuit.

Configuration 2 pôles 20 A adaptée aux circuits de commande et de distribution

Avec ses 2 pôles et son calibre de 20 A, cet appareil répond aux besoins de coupure de circuits basse tension nécessitant une commande robuste et compacte. Il accepte une tension assignée d’utilisation jusqu’à 690 V et délivre une puissance de commutation de 5,5 kW à 400 V. Son courant nominal en AC-21 à 400 V atteint 20 A, ce qui le rend pertinent pour des fonctions de sectionnement et de coupure sur de nombreux ensembles électriques de distribution ou de commande.

Usage comme interrupteur principal et interrupteur de maintenance

Ce modèle n’est pas limité à un simple arrêt d’urgence. Il est également prévu pour une utilisation comme interrupteur principal ainsi que comme interrupteur de maintenance ou de réparation. Cela permet de centraliser plusieurs fonctions sur un seul organe de commande en façade, tout en conservant une lecture simple de l’état marche/arrêt. Pour le tableautier ou l’installateur, c’est un choix cohérent lorsqu’il faut combiner compacité, coupure générale et accès frontal.

Montage encastré compact pour porte d’armoire ou coffret

Son format compact de 65 mm de largeur, 74 mm de hauteur et 101 mm de profondeur facilite son intégration dans des enveloppes où l’espace est compté. L’appareil est adapté à une fixation frontale à 4 trous et utilise un raccordement principal à vis, pratique pour un câblage net et maîtrisé. Cette conception favorise une installation propre dans les coffrets, tableaux et armoires électriques avec commande déportée sur porte.

Protection frontale IP65 pour environnements exposés aux poussières et projections

La face avant bénéficie d’un indice de protection IP65, utile lorsque l’appareil est installé sur une porte d’armoire ou un coffret soumis aux poussières ou aux projections d’eau. Cette protection frontale contribue à préserver la lisibilité et la manœuvrabilité de la commande dans les environnements techniques exigeants. Sa classe NEMA 12 complète ce positionnement pour les applications industrielles ou d’atelier nécessitant une commande extérieure bien protégée.

Caractéristiques électriques utiles pour le choix du bon appareillage

Pour une sélection produit précise, cet interrupteur d’arrêt d’urgence dispose d’un courant conditionnel de court-circuit de 6 kA et d’une tenue de courte durée Icw de 0,32 kA. Il comporte 1 commutateur, sans contact auxiliaire intégré, ni fermeur, ni ouvreur, ni inverseur. Il ne s’agit pas d’un inverseur et il ne prévoit ni commande moteur intégrée, ni déclencheur de tension, ni câblage prémonté. Ces éléments en font une solution ciblée pour la coupure et l’isolement manuels, sans fonctions auxiliaires superflues.
