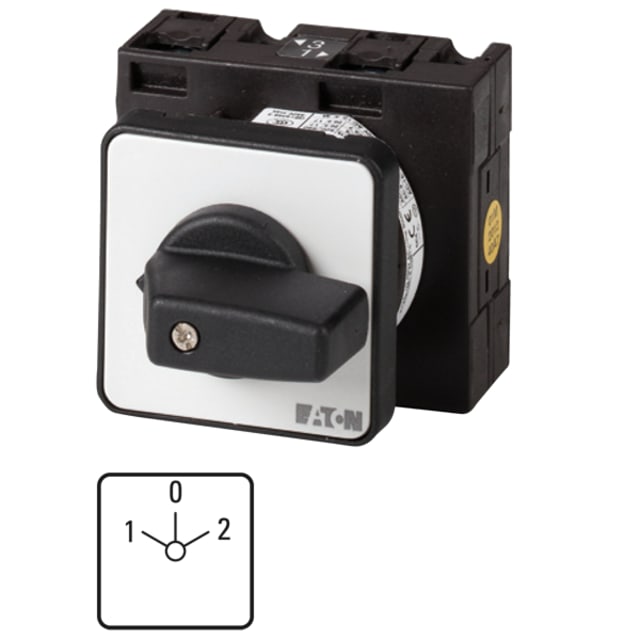

Commutateur à came inverseur 32A 3 pôles 030992

Commutateur à came inverseur 32A 3 pôles pour inversion de marche et commutation 1-0-2

Ce commutateur à came inverseur 32A 3 pôles est conçu pour les fonctions d’inversion de courant et d’inversion de marche dans les ensembles de commande, armoires et tableaux électriques. Sa configuration 1-0-2 avec position zéro permet de basculer clairement d’un sens de fonctionnement à l’autre, tout en offrant une position d’arrêt franche entre les deux. Ce principe de commutation est particulièrement adapté aux applications où la lecture immédiate de la position du sélecteur est essentielle.

Format encastrable avec commande frontale compacte

Prévu pour un montage avant encastré, ce modèle s’intègre proprement sur porte ou plastron. Il est équipé d’une manette rotative courte, pratique lorsque l’espace disponible en façade est limité ou lorsque l’on recherche une commande sobre et technique. Son encombrement compact facilite l’intégration dans les coffrets et tableaux de distribution, tout en conservant une manipulation nette sur les trois positions.

Calibre 32 A et aptitude aux charges moteurs en AC-3

Avec un courant permanent assigné de 32 A, ce commutateur répond aux besoins de nombreuses installations de puissance modérée. Il est donné pour une puissance de service de 12 kW en AC-3 sous 400 V, avec un courant de service assigné de 23,7 A dans cette même catégorie d’emploi. Ces valeurs le rendent pertinent pour des circuits liés à la commande de moteurs triphasés ou à des fonctions de permutation nécessitant une tenue adaptée aux charges électromécaniques.

Commande maintenue avec position zéro sans retour automatique

La manœuvre est de type maintenu : chaque position reste engagée jusqu’à nouvelle action sur la poignée. La présence d’une position zéro améliore le confort d’exploitation lors des phases d’arrêt, d’isolement fonctionnel ou de changement de sens. L’absence de retour automatique en position zéro convient aux installations où l’on souhaite conserver volontairement la sélection choisie, sans rappel par ressort.

Protection frontale IP65 adaptée aux environnements exposés

La face avant bénéficie d’un indice de protection IP65, utile pour les montages en façade soumis à la poussière, aux projections d’eau ou aux manipulations fréquentes. Cette protection frontale contribue à sécuriser l’utilisation du commutateur dans des environnements techniques exigeants, notamment en atelier, en local industriel ou dans des coffrets installés à proximité de zones de production.

Raccordement à vis et conception 3 pôles sans contacts auxiliaires

Le raccordement principal s’effectue par bornes à vis, une solution appréciée pour obtenir un serrage direct et une connexion simple à contrôler lors du câblage ou de la maintenance. En version 3 pôles, ce commutateur se concentre sur sa fonction d’inversion sans contacts auxiliaires intégrés, ce qui facilite le choix lorsqu’une architecture de commande claire et sans fonctions annexes est recherchée.

Un choix pertinent pour tableaux électriques, protections et distribution

Ce commutateur à came inverseur trouve naturellement sa place dans les tableaux électriques, ensembles de protection spécifiques et applications de distribution nécessitant une commutation manuelle fiable entre deux états de service. Son exécution sans boîtier complet permet de l’intégrer dans une enveloppe existante, avec une façade lisible, une commande directe et des caractéristiques cohérentes pour les usages d’inversion en environnement professionnel.
