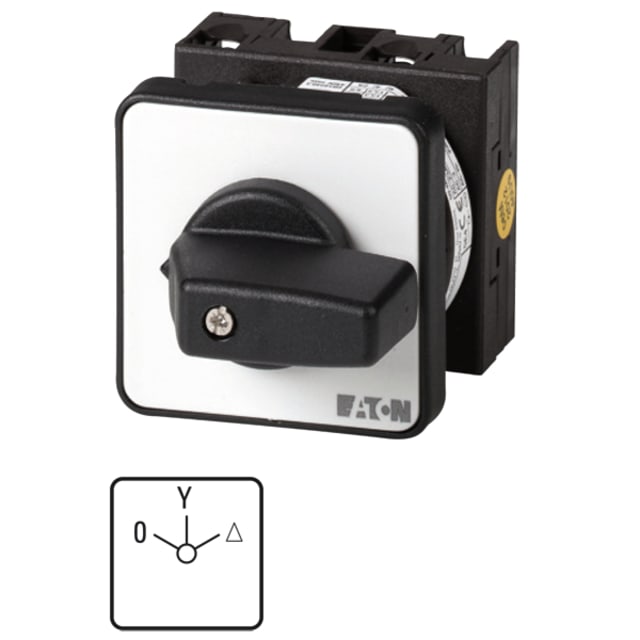

Commutateur étoile-triangle 20A encastré 024604

Commutateur étoile-triangle 20A encastré pour commande moteur

Ce commutateur étoile-triangle encastré est conçu pour la commande manuelle de moteurs triphasés avec séquence 0-Y-D. Il permet de passer d’une position arrêt à une position étoile puis triangle au moyen d’une manette rotative courte, avec crans fixes à 60°. Cette configuration convient aux environnements où une commande simple, lisible et directement accessible en façade est recherchée sur machine, armoire ou pupitre.

Configuration 3 pôles avec position zéro en façade

L’appareil intègre 3 pôles et une position zéro clairement définie, utile pour isoler la commande avant changement d’état. Son fonctionnement à accrochage maintient chaque position sélectionnée sans retour automatique, ce qui facilite les manœuvres de commande dans les applications industrielles. Le plastron 0-Y-D améliore la compréhension immédiate des positions et limite les erreurs de manipulation lors de l’exploitation.

Calibre 20 A et aptitude aux usages moteur jusqu’à 5,5 kW

Avec un courant permanent de 20 A, ce commutateur répond aux besoins des commandes moteur nécessitant un appareillage compact mais dimensionné pour une exploitation soutenue. Sa puissance de service en AC-3 à 400 V atteint 5,5 kW, avec un courant de service AC-3 de 11,5 A. Ces caractéristiques en font une solution adaptée aux montages de démarrage étoile-triangle lorsque le cahier des charges impose un repérage clair, une commande directe et une intégration encastrée.

Montage encastré compact pour intégration en façade

Le format encastré permet une intégration propre dans les portes d’armoires, tableaux ou panneaux de commande. Cette exécution est prévue pour un montage avant, avec une implantation compacte appréciée lorsque l’espace disponible en façade doit être optimisé. Le raccordement principal à vis facilite une connexion nette et sécurisée des conducteurs, pratique pour les opérations de câblage, de maintenance ou de remplacement.

Protection frontale IP65 pour faces exposées

La face avant bénéficie d’un indice de protection IP65, ce qui permet d’envisager son utilisation sur des interfaces de commande exposées à la poussière et aux projections. Cette protection frontale est un point important pour les équipements installés dans des environnements techniques où la façade du coffret ou du pupitre reste sollicitée au quotidien. La conformité frontale NEMA 12 renforce également l’intérêt du produit pour les ensembles de commande nécessitant une bonne tenue en usage industriel.

Commande rotative courte pensée pour l’exploitation

La manette rotative courte offre une prise en main directe et un encombrement réduit sur la face avant. Le pas de commutation à 60° rend la sélection des positions franche et lisible, ce qui améliore le confort d’utilisation lors des manœuvres répétées. L’absence de contacts auxiliaires intégrés oriente clairement ce modèle vers une fonction de commutation principale, sans complexifier inutilement l’appareillage lorsque seule la commande étoile-triangle est attendue.

Un choix pertinent pour tableaux et commandes industrielles

Ce commutateur étoile-triangle 20A encastré répond aux besoins des intégrateurs, tableautiers et mainteneurs recherchant un appareillage de commande moteur compact, à montage avant et repérage explicite. Il trouve naturellement sa place dans les applications de commande machine, les tableaux de distribution technique, les coffrets industriels et les ensembles de protection ou de pilotage nécessitant une solution étoile-triangle manuelle, lisible et facile à intégrer.
