Sectionneur tripolaire encastré 32 A arrêt d’urgence

Sectionneur tripolaire encastré 32 A avec fonction arrêt d’urgence

Ce sectionneur tripolaire encastré 32 A est conçu pour assurer la coupure générale d’une installation ou d’un équipement avec une commande rotative dédiée à l’arrêt d’urgence. Son format à encastrer permet une intégration propre en façade, tout en conservant une commande visible et immédiatement accessible. Il convient particulièrement aux tableaux électriques, armoires de commande et ensembles de distribution qui exigent une coupure manuelle claire, rapide et verrouillable.

Commande de sécurité visible pour coupure principale et maintenance

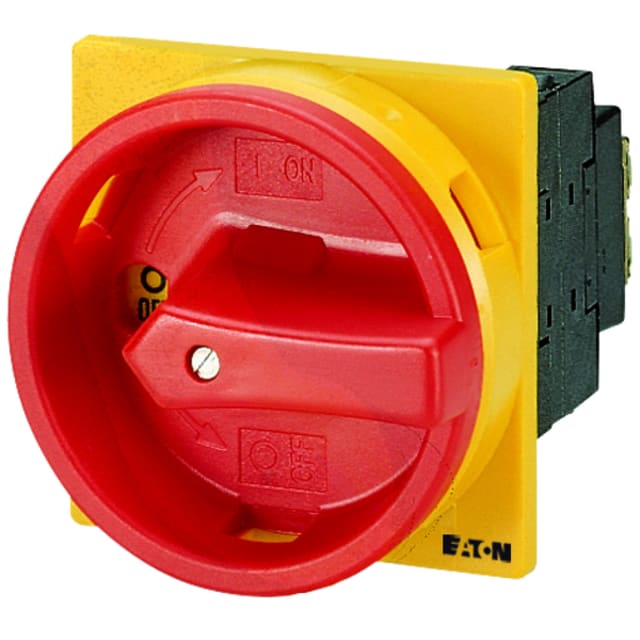

La manette rotative rouge associée à sa bague de repérage jaune rend la fonction d’arrêt immédiatement identifiable en face avant. Ce modèle remplit à la fois les usages d’interrupteur principal et d’interrupteur de maintenance ou de réparation, ce qui simplifie le choix pour les montages où l’isolement doit être net avant intervention. Le verrouillage en position 0 renforce la sécurisation des opérations de consignation et limite les remises sous tension non souhaitées pendant les travaux.

Configuration 3 pôles 32 A pour coupure de lignes triphasées

Avec ses 3 pôles et son calibre de 32 A, ce sectionneur répond aux besoins de coupure sur circuits triphasés dans de nombreuses applications de distribution et de commande. Il est adapté à une tension assignée d’emploi jusqu’à 690 V et permet une utilisation comme organe de sectionnement en tête d’équipement. Sa puissance de commutation à 400 V atteint 15 kW, avec une puissance de service AC-3 de 13 kW, ce qui le rend pertinent pour des usages où la coupure doit rester cohérente avec les contraintes d’exploitation d’un ensemble technique.

Montage encastré en façade avec accouplement de porte

Ce modèle est prévu pour une installation encastrée avec technique d’insertion fixe et commande par entraînement rotatif d’accouplement de porte. Il est compatible avec une fixation frontale à 4 trous, solution recherchée pour obtenir un montage stable, lisible et professionnel sur porte d’armoire ou panneau. Ce principe permet de dissocier le corps de l’appareil et la commande en façade, tout en conservant une manœuvre simple et directe pour l’utilisateur.

Protection frontale IP65 pour environnements de tableau et d’armoire

La partie frontale bénéficie d’un indice de protection IP65, un atout important lorsque la commande est exposée à la poussière ou aux projections dans l’environnement immédiat de l’installation. Cette exécution favorise l’emploi en façade d’armoire, en coffret ou sur panneau technique, là où la robustesse de la commande extérieure compte autant que la lisibilité de la fonction. Le raccordement principal à vis facilite de son côté une connexion adaptée aux pratiques courantes de câblage en appareillage de coupure.

Caractéristiques utiles pour le choix en protection et distribution électrique

Ce sectionneur dispose d’un courant conditionnel de court-circuit de 80 kA et d’une tenue de courte durée Icw de 0,64 kA, des données précieuses pour l’intégration dans un ensemble conforme au niveau d’exigence du tableau concerné. Il ne comporte pas de contacts auxiliaires intégrés, ni commande motorisée, ni déclencheur de tension, ce qui en fait une solution centrée sur la fonction de coupure manuelle principale. Pour un projet nécessitant une manette d’arrêt d’urgence sans complexité superflue, cette configuration va à l’essentiel.

Format compact pour intégration dans les coffrets et tableaux

Avec des dimensions de 49 mm de largeur, 70 mm de hauteur et 120 mm de profondeur, cet appareil reste compact pour son niveau de service. Ce format facilite son intégration dans les tableaux de distribution, armoires de machine et coffrets techniques où l’espace disponible doit être optimisé sans compromettre l’accessibilité de la commande. Il s’adresse aux installations recherchant un sectionneur tripolaire encastré 32 A arrêt d’urgence clair à exploiter, simple à intégrer et adapté aux fonctions de coupure générale en façade.
