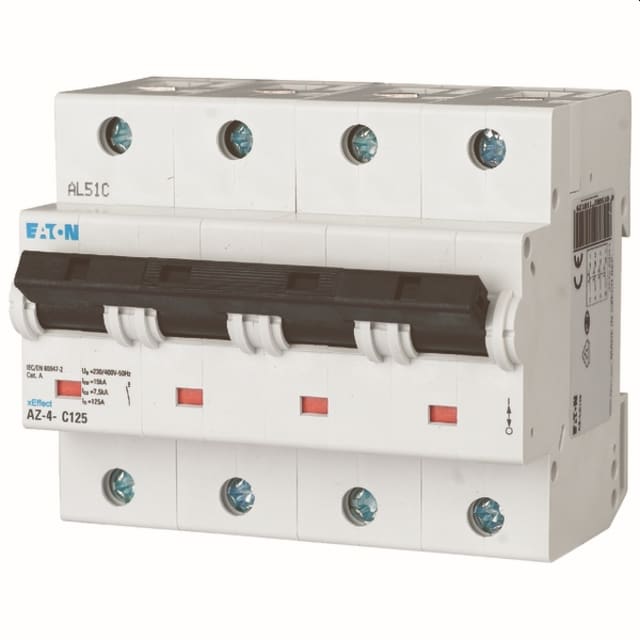

Disjoncteur modulaire 4 pôles courbe C 125A 211812

Disjoncteur modulaire quadripolaire 125A pour protection des départs triphasés avec neutre

Ce disjoncteur modulaire 4 pôles courbe C 125A est conçu pour la protection des circuits de distribution électrique nécessitant la coupure simultanée des quatre conducteurs. Son calibre de 125 A le destine aux départs de forte intensité dans les tableaux électriques tertiaires, industriels ou techniques, lorsque la continuité d’exploitation doit s’accompagner d’une protection adaptée contre les surcharges et les courts-circuits.

Configuration 4 pôles protégés avec neutre raccordable

Avec ses 4 pôles au total et 4 pôles protégés, ce modèle assure une protection homogène de l’ensemble des conducteurs. La présence d’un neutre à connexion permet son intégration dans les architectures triphasées avec neutre, pour une coupure nette et cohérente au sein du coffret ou du tableau. Cette configuration est particulièrement pertinente sur les installations où l’équilibrage des phases et la sécurité de coupure sont déterminants.

Courbe C adaptée aux charges courantes de distribution

La courbe de déclenchement C convient aux usages de distribution électrique classiques avec appels de courant modérés au démarrage. Elle répond bien aux besoins des circuits alimentant des équipements techniques, des lignes de puissance ou des usages mixtes, tout en limitant les déclenchements intempestifs sur les démarrages usuels. Pour l’installateur, c’est un choix pertinent lorsqu’il faut combiner sélectivité d’usage et protection modulaire sur des intensités élevées.

Pouvoir de coupure 15 kA selon IEC 60947-2

Ce disjoncteur affiche un pouvoir de coupure assigné Icu de 15 kA à 230 V comme à 400 V selon IEC 60947-2. Cette valeur le positionne sur des applications où le niveau de court-circuit présumé impose un appareil modulaire robuste dans son domaine d’emploi. La classe de limitation énergétique 3 contribue en outre à mieux contenir les effets thermiques et dynamiques liés au défaut, ce qui participe à la protection de l’environnement du tableau et des équipements raccordés.

Format modulaire 6 unités pour intégration en tableau

Sa largeur de 6 unités de division facilite son implantation dans les enveloppes et coffrets modulaires compatibles, tout en conservant un calibre élevé de 125 A en version quadripolaire. Sa profondeur totale de 75 mm permet une intégration adaptée aux tableaux de distribution modernes. Ce format est intéressant pour optimiser l’espace disponible sans basculer vers des solutions de coupure plus encombrantes.

Raccordement des conducteurs jusqu’à 50 mm²

Le disjoncteur accepte des conducteurs monofilares et multifilaires de 2,5 à 50 mm², ce qui offre une bonne souplesse de mise en œuvre selon la section retenue pour l’alimentation ou le départ protégé. Cette plage de raccordement répond aux contraintes courantes des tableaux de forte intensité, qu’il s’agisse d’une alimentation principale, d’un sous-tableau ou d’un départ puissance. La compatibilité avec des dispositifs supplémentaires permet également d’envisager des configurations de signalisation ou d’accessoirisation selon les besoins du chantier.

Caractéristiques électriques pour exploitation en courant alternatif

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce modèle fonctionne en 50 à 60 Hz. Sa tension d’isolement Ui de 440 V et sa tenue aux chocs Uimp de 4 kV apportent les caractéristiques attendues pour une intégration dans des ensembles de distribution soumis aux contraintes électriques usuelles. La catégorie de surtension 3 et le degré de pollution 2 confirment son orientation vers les environnements de tableau électrique correctement maîtrisés.

Utilisation en environnement technique intérieur

Ce disjoncteur modulaire est destiné à un usage en environnement intérieur protégé, avec un indice IP20 et une plage de température de fonctionnement de -25 à +55 °C. Il n’est pas prévu pour un montage sous crépi ni pour des zones antidéflagrantes. Pour l’acheteur professionnel, cela en fait une solution adaptée aux tableaux, armoires et coffrets de distribution où l’on recherche un disjoncteur quadripolaire 125A compact, lisible et cohérent pour la protection des lignes de puissance.
