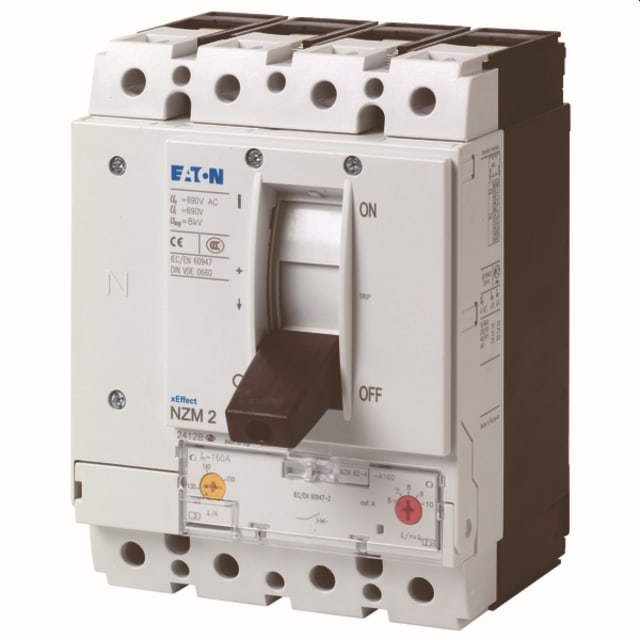

Disjoncteur de puissance 4P 160A 25kA NZM2 265849

Disjoncteur de puissance 4P 160A pour la protection des tableaux et départs triphasés avec neutre

Ce disjoncteur de puissance 4P 160A de la gamme NZM2 est conçu pour assurer la protection des installations, des câbles et des départs de distribution nécessitant une coupure tétrapolaire. Sa configuration 4 pôles permet de sectionner simultanément les trois phases et le neutre, ce qui en fait une solution adaptée aux tableaux électriques de puissance, aux armoires de distribution et aux environnements techniques où la continuité de protection sur l’ensemble des conducteurs est essentielle.

Pouvoir de coupure 25 kA pour une protection adaptée aux réseaux de distribution

Avec un pouvoir de coupure de 25 kA à 400/415 V en 50 Hz, ce disjoncteur de puissance répond aux besoins de protection contre les courts-circuits sur des installations de distribution électrique exigeantes. Cette capacité de coupure permet de sécuriser efficacement les équipements raccordés en cas de défaut important, tout en conservant un format cohérent avec les coffrets et tableaux de puissance de sa catégorie.

Calibre 160A avec réglage thermique de surcharge de 125 à 160A

Le calibre nominal de 160A convient aux départs de puissance alimentant des charges significatives. Son réglage de surcharge de 125 à 160A apporte une souplesse appréciable lors du paramétrage de la protection en fonction de la section de câble, du courant d’exploitation et du niveau de service attendu. Cette plage de réglage permet d’ajuster la protection sans surdimensionner inutilement l’appareillage, ce qui facilite une intégration plus précise dans une architecture de distribution.

Déclenchement thermomagnétique pour la surcharge et le court-circuit

Ce modèle est livré complet avec son unité de protection et fonctionne sur un principe de déclenchement thermomagnétique. La partie thermique gère les surcharges prolongées, tandis que la partie magnétique intervient sur les défauts de court-circuit. Le déclenchement instantané non différé est réglable de 6 à 10 fois le courant nominal, ce qui permet d’adapter le comportement du disjoncteur au profil de l’installation et aux contraintes de démarrage de certains récepteurs.

Montage fixe à encastrer avec raccordement avant par vis

Ce disjoncteur est prévu pour une installation fixe à encastrer. Son raccordement principal par vis et sa disposition de connexions en face avant simplifient l’intégration dans les tableaux et armoires, en particulier lorsque l’accessibilité de maintenance et la lisibilité du câblage sont recherchées. L’appareil reçoit une commande par culbuteur, pratique pour les manœuvres locales, avec une conception orientée vers les ensembles de distribution compacts et structurés.

Format de puissance pensé pour l’intégration en tableau

Avec son exécution en boîtier moulé de taille NZM2, ce disjoncteur s’inscrit dans une logique d’équipement de distribution de puissance intermédiaire, entre appareillage modulaire et protection industrielle plus lourde. Il présente un indice de protection IP20 au niveau de l’appareil et une puissance dissipée de 38,4 W, des éléments utiles pour anticiper l’intégration dans le coffret, l’organisation interne du tableau et la gestion thermique de l’ensemble.

Une solution évolutive pour les configurations techniques nécessitant des options

Ce modèle est fourni sans contacts auxiliaires intégrés, sans déclencheur à minimum de tension et sans motorisation embarquée, mais il est prévu pour accepter certaines évolutions selon les besoins du projet. Le montage sur profilés chapeaux est possible en option, tout comme l’ajout d’un entraînement moteur. Cette approche permet de partir d’une base de protection claire et adaptée, puis de faire évoluer l’appareillage selon les contraintes d’exploitation, de commande ou d’intégration du tableau.
