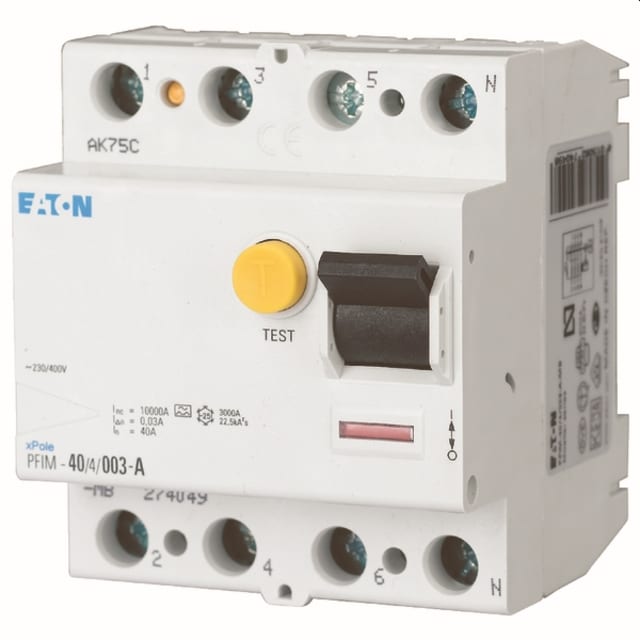

Disjoncteur différentiel 40A 4P 30mA type A pour la protection des circuits triphasés

Ce disjoncteur différentiel 40A 4P 30mA type A Eaton de la gamme xPole PFIM est conçu pour assurer la protection différentielle des installations en distribution modulaire. Sa configuration quadripolaire permet la coupure simultanée des quatre pôles, ce qui en fait une solution adaptée aux tableaux électriques nécessitant une protection sur circuits triphasés avec neutre. Avec une sensibilité de 30 mA, il contribue à la détection rapide des défauts d’isolement et des courants de fuite.

Type A : détection des défauts de courant alternatif et pulsé

Le type A convient aux circuits pouvant générer des courants de défaut alternatifs et pulsés. Il est particulièrement pertinent pour des équipements et usages électriques modernes où une protection différentielle standard doit prendre en compte ce type de défaut. Cette technologie permet de mieux répondre aux besoins des installations intégrant des appareils susceptibles de produire des composantes de courant résiduel pulsé.

Calibre 40 A et format 4 modules pour une intégration claire au tableau

Avec un courant nominal de 40 A et une largeur de 4 unités de division, ce disjoncteur différentiel s’intègre facilement sur rail DIN dans les coffrets et tableaux modulaires. Son encombrement reste maîtrisé pour simplifier l’organisation des rangées, tout en conservant une capacité adaptée à de nombreux départs à protéger. Le montage sur barre DIN facilite l’installation dans un environnement standardisé de distribution électrique.

Conçu pour un usage modulaire avec accessoires et dispositifs complémentaires

Ce modèle est prévu pour accepter des équipements additionnels, ce qui permet d’envisager une intégration cohérente dans un ensemble de protection modulaire évolutif. Il dispose également d’un dispositif de verrouillage, utile pour sécuriser certaines opérations d’exploitation ou de maintenance. Cette conception le rend intéressant pour les tableaux où la lisibilité des fonctions et la continuité d’organisation des appareillages sont importantes.

Caractéristiques électriques utiles pour le choix en environnement technique

Ce disjoncteur différentiel affiche une tension d’isolement Ui de 440 V, une tenue aux chocs Uimp de 4 kV et une résistance au court-circuit conditionnelle de 10 kA. Sa fréquence nominale est de 50 Hz et son type de tension est AC. Sa résistance aux courants de choc de 0,25 kA apporte une information utile pour les environnements où la stabilité de fonctionnement des protections différentielles doit être correctement appréciée dès la sélection du matériel.

Raccordement pratique et compatibilité avec plusieurs sections de conducteurs

Le bornier accepte des conducteurs monofiliaires de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 16 mm². Cette plage de raccordement facilite l’adaptation à différentes configurations de câblage dans les tableaux de répartition. La profondeur totale de 70,5 mm aide également à anticiper l’intégration dans les enveloppes disponibles, notamment lorsque l’espace arrière doit rester cohérent avec le cheminement des conducteurs.

Utilisation en tableau électrique avec protection IP20 et fonctionnement jusqu’à 60 °C

Destiné à une mise en œuvre en enveloppe, ce disjoncteur différentiel présente un indice de protection IP20 et un degré de pollution 2. Il peut fonctionner dans une plage de température ambiante de -25 à 60 °C, ce qui permet son emploi dans de nombreuses configurations de distribution intérieure. Son format modulaire, sa commande quadripolaire et sa sensibilité 30 mA en font un choix pertinent pour compléter un tableau de protection avec un appareillage différentiel clair, compact et techniquement cohérent.
