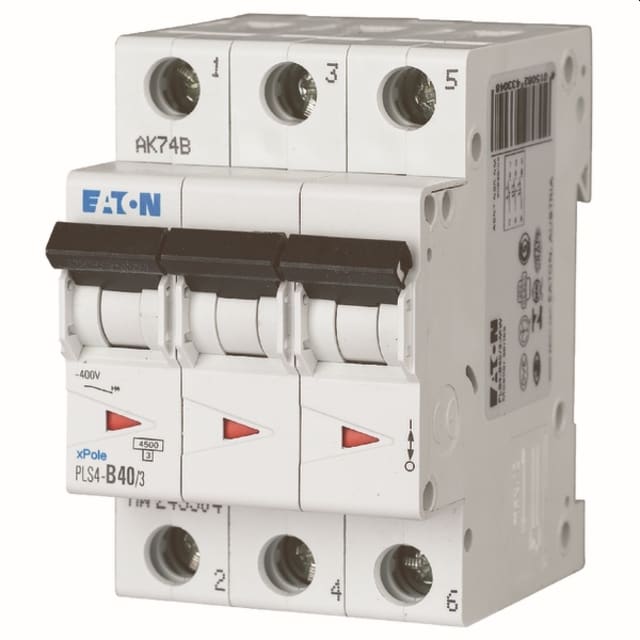

Disjoncteur tripolaire 40 A pour la protection des circuits en triphasé

Ce disjoncteur modulaire tripolaire 40 A est conçu pour assurer la protection des circuits électriques triphasés contre les surcharges et les courts-circuits. Sa configuration 3 pôles permet la coupure simultanée des trois phases, ce qui en fait une solution adaptée aux tableaux de distribution alimentant des équipements triphasés, des départs techniques ou des circuits de puissance en environnement résidentiel ou tertiaire.

Courbe C : un bon équilibre pour les usages courants et charges à appel modéré

Avec sa courbe de déclenchement C, ce disjoncteur convient aux circuits présentant un courant d’appel modéré au démarrage. Il est particulièrement pertinent pour de nombreux usages courants en distribution modulaire, notamment lorsque l’installation alimente des équipements électriques qui nécessitent une protection stable sans être trop sensible aux pointes temporaires de mise sous tension.

Pouvoir de coupure 4,5 kA et protection modulaire pour tableau électrique

Son pouvoir de coupure assigné de 4,5 kA selon EN 60898 à 230 V comme à 400 V permet son intégration dans des tableaux où une protection modulaire cohérente avec les besoins du circuit est recherchée. Ce modèle est prévu pour une tension de dimensionnement de 400 V en courant alternatif, avec une fréquence de 50 à 60 Hz, ce qui facilite son emploi sur des réseaux triphasés standards.

Format 3 modules avec encombrement maîtrisé

Grâce à sa largeur de 3 unités de division, ce disjoncteur tripolaire 40 A optimise l’occupation du rail dans le coffret. Sa profondeur totale de 70,5 mm permet d’anticiper plus facilement l’intégration dans le tableau, en particulier lorsque l’espace interne doit être maîtrisé pour accueillir d’autres protections, accessoires ou appareillages de distribution.

Raccordement souple ou rigide jusqu’à 25 mm²

Ce modèle accepte aussi bien les conducteurs monofilares que multifilaires de 1 à 25 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage et permet de l’intégrer sur différents types de départs selon la section retenue dans le tableau. L’absence de neutre associé confirme qu’il s’agit d’un disjoncteur 3 pôles protégés dédié aux trois phases uniquement.

Tenue électrique adaptée à l’environnement du tableau

Le disjoncteur dispose d’une tension d’isolement Ui de 440 V, d’une tenue aux chocs Uimp de 4 kV, d’une catégorie de surtension 3 et d’une classe de limitation énergétique 3. Ces caractéristiques techniques contribuent à une protection modulaire cohérente pour les tableaux de répartition, tout en répondant aux contraintes habituelles d’exploitation et de coordination dans les ensembles de distribution électrique.

Compatible avec des dispositifs additionnels

La possibilité d’ajouter des dispositifs supplémentaires constitue un avantage pratique pour faire évoluer l’équipement du tableau selon les besoins de l’installation. Cette compatibilité facilite l’adaptation à des configurations plus complètes, par exemple lorsqu’une signalisation, un contact auxiliaire ou un accessoire complémentaire est prévu dans une logique de maintenance ou d’exploitation plus technique.

Un disjoncteur tripolaire pensé pour une utilisation large en coffret de distribution

Avec son indice de protection IP20, son fonctionnement en courant alternatif, sa plage de température de service de -25 à 75 °C et sa puissance dissipée de 11,2 W, ce disjoncteur modulaire 3P 40 A courbe C s’intègre efficacement dans les tableaux, protections et solutions de distribution électrique où l’on recherche une protection triphasée claire, compacte et adaptée aux besoins courants de coupure et de protection.
