Interrupteur général 3P+N 63A arrêt d’urgence 012771

Interrupteur général 3P+N 63 A pour coupure principale en façade

Cet interrupteur général 3P+N 63 A est conçu pour assurer une fonction de coupure principale claire et accessible sur porte ou face avant d’enveloppe. En version à encastrer avec commande rotative accouplée à la porte, il permet de sectionner l’alimentation d’un tableau ou d’un équipement tout en conservant une commande visible et simple à manœuvrer. Sa configuration 4 pôles, avec 3 pôles + neutre, convient aux installations où la coupure simultanée des conducteurs actifs et du neutre fait partie du besoin de sécurité et d’exploitation.

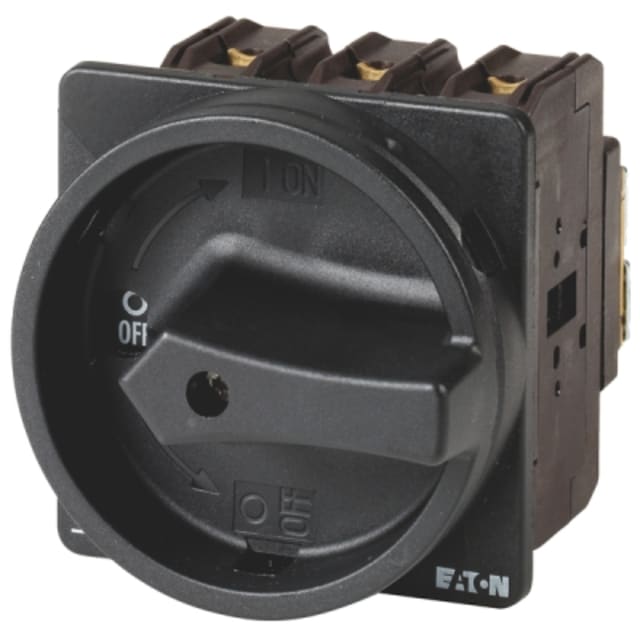

Commande rotative noire avec verrouillage en position 0

La manœuvre s’effectue par poignée rotative noire en façade, avec verrouillage possible en position 0. Ce point est particulièrement utile lors des opérations de maintenance, de consignation ou d’intervention technique, afin d’éviter toute remise sous tension intempestive. La conception avec accouplement de porte facilite l’intégration dans un coffret ou une armoire électrique lorsque l’appareil de coupure doit rester protégé à l’intérieur tout en étant commandé depuis l’extérieur.

Adapté aux fonctions d’interrupteur principal et de maintenance

Ce modèle est prévu à la fois comme interrupteur principal et comme interrupteur de maintenance ou de réparation. Il répond ainsi aux besoins des tableaux de distribution, machines, coffrets techniques et ensembles de commande nécessitant une coupure d’isolement manuelle. Sa fonction de type arrêt par position STOP renforce la lisibilité de l’état de coupure pour l’exploitant, sans ajouter de complexité inutile dans l’usage quotidien.

Capacité électrique dimensionnée pour les applications jusqu’à 690 V

Avec un courant nominal de 63 A et une tension de service jusqu’à 690 V en courant alternatif, cet interrupteur-sectionneur convient à des usages de distribution et de coupure de charge exigeants. Sa puissance de commutation annoncée à 400 V atteint 30 kW, avec une aptitude en AC-3 et AC-23 également donnée à 30 kW, ce qui le rend pertinent pour des circuits où la coupure doit rester maîtrisée en présence de charges moteur ou inductives selon le dimensionnement global de l’installation. Le courant conditionnel de court-circuit de 100 kA et la tenue de courte durée Icw de 1,26 kA apportent des repères techniques utiles pour l’intégration dans un ensemble correctement étudié.

Montage encastré avec fixation frontale 4 trous

La version encastrable est pensée pour une intégration propre dans les portes d’armoires, coffrets et tableaux. L’appareil est compatible avec une fixation frontale à 4 trous, ce qui facilite un montage stable et bien positionné. Son raccordement principal à vis permet une mise en œuvre classique en environnement de câblage industriel ou tertiaire. Avec des dimensions de 90 mm de largeur, 102 mm de hauteur et 128 mm de profondeur, il s’intègre dans de nombreux ensembles tout en laissant une lecture claire de la commande en façade.

Protection frontale IP65 pour les environnements exposés

La face avant bénéficie d’un indice de protection IP65, un avantage important lorsque la commande reste accessible en façade dans des environnements où poussières et projections doivent être prises en compte. Cette protection frontale contribue à préserver la fonctionnalité de la manœuvre dans des contextes d’exploitation techniques, notamment en coffrets, armoires de distribution ou ensembles de commande installés dans des zones sollicitées.

Une solution précise pour tableaux, distribution et coupure locale

Ce type d’interrupteur général 3P+N 63 A s’adresse aux professionnels recherchant une coupure principale encastrée, verrouillable et lisible, avec commande de porte et neutre commuté. Il constitue un choix pertinent pour la distribution électrique, les tableaux de protection, les coffrets techniques et certaines applications machine lorsque le besoin porte sur une coupure manuelle fiable, visible en façade et adaptée aux opérations de service. L’absence de contacts auxiliaires intégrés conviendra particulièrement aux montages où la fonction attendue est avant tout une coupure nette et directe, sans logique de signalisation additionnelle embarquée.
