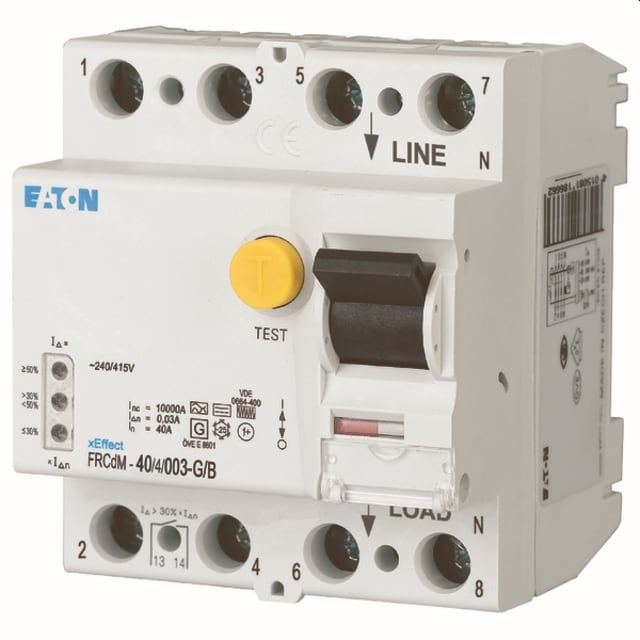

Interrupteur différentiel 40A 30mA 4P type G/B 167893

Protection différentielle 4 pôles pour installations triphasées sensibles

Cet interrupteur différentiel 40A 30mA 4P type G/B est conçu pour la protection des personnes et la coupure des défauts d’isolement sur les installations triphasées avec neutre. Sa configuration 4 pôles permet de surveiller simultanément les trois phases et le neutre, ce qui en fait une solution adaptée aux tableaux de distribution nécessitant une protection différentielle complète et précise.

Détection de tous les courants de défaut avec technologie type G/B

Sa sensibilité de 30 mA assure la protection des personnes contre les courants de fuite. La technologie de type B, associée à une version micro-retardée type G, permet de détecter les courants différentiels alternatifs et continus lisses, ainsi que les défauts générés par des équipements électroniques de puissance. Ce positionnement le rend particulièrement pertinent pour des applications intégrant variateurs, redresseurs, automatismes, bornes spécifiques ou équipements techniques susceptibles de produire des composantes continues.

Calibre 40 A et comportement adapté aux environnements techniques

Avec un courant nominal de 40 A, ce modèle convient aux départs ou ensembles à protéger lorsque l’intensité assignée correspond au dimensionnement du tableau. Son caractère micro-retardé aide à mieux supporter certains phénomènes transitoires et courants de choc, avec une tenue indiquée à 3 kA, ce qui limite les déclenchements intempestifs dans les installations comportant des charges électroniques ou des mises sous tension plus exigeantes.

Format modulaire sur rail DIN pour intégration en coffret

Prévu pour un montage sur barre DIN, cet interrupteur différentiel occupe 4 modules et s’intègre facilement dans les tableaux de distribution modulaires. Sa profondeur totale de 70,5 mm facilite l’implantation dans un coffret standard, tout en conservant une architecture propre et lisible. Son indice de protection IP20 correspond à une installation à l’intérieur d’une enveloppe adaptée.

Raccordement souple pour conducteurs rigides et souples

Le raccordement accepte des conducteurs monofilares de 1,5 à 35 mm² et des conducteurs multifilaires de 1,5 à 16 mm². Cette plage de connexion permet de l’utiliser aussi bien dans des tableaux de distribution courants que dans des ensembles techniques demandant une section plus importante. La présence d’un dispositif de verrouillage apporte un atout pratique pour la maintenance et la sécurisation des interventions.

Caractéristiques électriques utiles au quotidien en tableau

Ce modèle est prévu pour une tension de dimensionnement de 415 V, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa résistance au court-circuit conditionnelle de 10 kA constitue un point important pour son intégration dans des tableaux où la coordination des protections doit rester cohérente avec le niveau de contrainte électrique attendu. Il fonctionne en 50 Hz et accepte l’ajout de dispositifs supplémentaires selon les besoins d’équipement du tableau.

Un choix pertinent pour une protection différentielle spécialisée

Lorsque l’installation comporte des charges susceptibles de générer des courants de défaut complexes, un interrupteur différentiel type G/B apporte une réponse plus adaptée qu’un appareil standard. Ce modèle 40A 30mA 4P se distingue par sa capacité à répondre aux besoins des installations techniques recherchant une protection différentielle modulaire, sensible à tous les courants, avec un encombrement maîtrisé et une intégration simple en tableau électrique.
