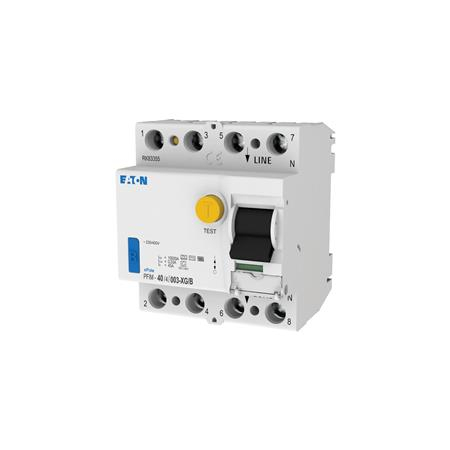

Interrupteur différentiel 4 pôles 40A 30mA PFIM-40/4/003-XG/B

Protection différentielle 4 pôles pour installations triphasées avec neutre

L’interrupteur différentiel 4 pôles 40A 30mA PFIM-40/4/003-XG/B est conçu pour la protection des personnes et la coupure des défauts d’isolement sur réseaux 400 V. Sa configuration 4 pôles permet de protéger simultanément les trois phases et le neutre, ce qui en fait une solution adaptée aux tableaux électriques triphasés demandant une protection différentielle complète et cohérente.

Détection type B pour les courants de défaut complexes

Ce modèle intègre une détection de type B, adaptée aux courants différentiels alternatifs, pulsés et continus lissés. Ce niveau de détection le rend particulièrement pertinent dans les environnements techniques où les équipements électroniques de puissance, convertisseurs ou usages spécifiques imposent une surveillance plus large qu’un différentiel standard. Pour l’installateur, cela permet de viser une protection compatible avec des circuits où la nature du courant de défaut peut être plus exigeante.

Sensibilité 30 mA pour la protection des personnes

Avec un courant de défaut assigné de 30 mA, cet interrupteur différentiel est dimensionné pour la protection complémentaire des personnes. Son calibre nominal de 40 A autorise son intégration sur des départs ou ensembles de circuits nécessitant une intensité adaptée sans surdimensionnement inutile. L’association 40 A / 30 mA en fait un choix technique précis pour les tableaux recherchant un bon équilibre entre capacité de passage et niveau de sécurité différentielle.

Version micro-retardée pour une meilleure tenue aux déclenchements parasites

La version micro-retardée apporte un comportement plus stable face à certains phénomènes transitoires, tout en conservant une fonction différentielle sensible. Cet avantage est utile dans les installations comportant des charges électroniques ou des appels fugitifs pouvant générer des déclenchements non souhaités. Ce positionnement technique permet de gagner en continuité d’exploitation tout en maintenant une protection différentielle exigeante.

Montage sur rail DIN et intégration facilitée dans le tableau

Prévu pour une pose sur barre DIN, l’appareil occupe une largeur de 4 modules, ce qui facilite son implantation dans les coffrets et tableaux de répartition. Sa profondeur totale de 70,5 mm doit être prise en compte pour les enveloppes compactes. Le raccordement accepte des conducteurs monofilares de 1,5 à 35 mm² et des conducteurs multifilaires de 1,5 à 16 mm², ce qui offre une bonne souplesse de câblage en fonction de la section retenue sur l’installation.

Caractéristiques électriques adaptées aux environnements techniques

Ce différentiel est prévu pour une tension assignée de 400 V, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa résistance au court-circuit Icw atteint 10 kA et sa résistance aux courants de choc 3 kA, ce qui contribue à son intégration dans des ensembles de distribution demandant des caractéristiques électriques sérieuses. Fonctionnant en 50 Hz, il répond également à un degré de pollution 2 et à un indice de protection IP20 pour une installation à l’intérieur d’un coffret adapté.

Équipement pensé pour l’exploitation et l’évolution du tableau

Ce modèle dispose d’un dispositif de verrouillage et accepte des dispositifs supplémentaires, un point intéressant pour les tableaux nécessitant des fonctions complémentaires ou une évolution ultérieure. Sa plage de fonctionnement de -25 à +50 °C permet une utilisation dans des conditions d’ambiance étendues. Pour un achat sans ambiguïté, ce produit correspond à un interrupteur différentiel type B 4 pôles 40 A 30 mA destiné aux applications où la précision de la protection différentielle et la compatibilité avec des charges particulières sont déterminantes.
