Interrupteur-sectionneur d’arrêt d’urgence 3P 32A 207318

Interrupteur-sectionneur d’arrêt d’urgence 3P 32 A pour coupure générale en saillie

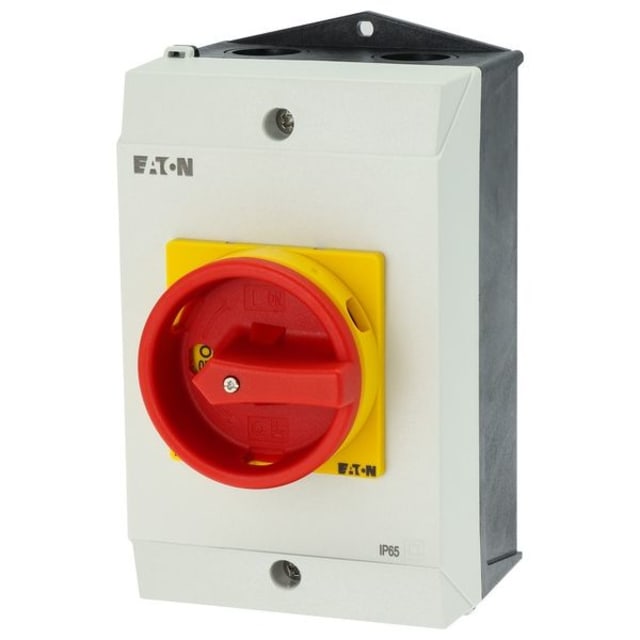

Cet interrupteur-sectionneur d’arrêt d’urgence 3 pôles 32 A est conçu pour assurer une fonction de coupure générale claire et immédiatement accessible sur une installation électrique ou un équipement. Présenté en appareil complet dans un boîtier pour montage en saillie, il intègre une commande rotative rouge dédiée aux fonctions d’arrêt d’urgence et de sectionnement principal. Son format prêt à poser convient particulièrement aux environnements où une commande visible, protégée et simple à manœuvrer est recherchée sur porte, coffret ou enveloppe technique.

Fonction arrêt d’urgence, interrupteur principal et maintenance dans un seul appareil

Ce modèle réunit plusieurs usages essentiels : arrêt d’urgence, interrupteur principal et interrupteur de maintenance ou de réparation. Cette polyvalence permet de centraliser la commande de coupure sur un seul organe, ce qui facilite l’exploitation des machines, armoires et installations de distribution. La position 0 est verrouillable, un point important pour les opérations de consignation, de sécurisation avant intervention et de prévention des remises sous tension non souhaitées.

Configuration tripolaire 32 A adaptée aux circuits de puissance

Avec ses 3 pôles et son calibre de 32 A, cet interrupteur-sectionneur est adapté à la coupure de circuits triphasés dans de nombreuses applications de commande et de distribution. Il accepte une tension assignée jusqu’à 690 V et délivre une puissance de commutation de 15 kW à 400 V, avec une puissance d’utilisation AC-3 de 13 kW et une puissance assignée en AC-23 de 15 kW à 400 V. Ce positionnement en fait une solution pertinente pour isoler des départs moteurs, des alimentations d’équipements ou des sous-ensembles nécessitant une coupure franche et manuelle.

Boîtier saillie compact avec commande rotative de porte

L’appareil est fourni dans un boîtier compact de 100 mm de large, 180 mm de haut et 115 mm de profondeur. Son système de commande par entraînement rotatif avec accouplement de porte apporte une utilisation pratique lorsque la coupure doit rester accessible depuis la face extérieure de l’enveloppe. La poignée rouge améliore l’identification immédiate de la commande. Le montage au sol ou en saillie permet une intégration simple sur un support technique, dans un atelier, un local de maintenance ou sur une machine.

Protection IP65 en face avant pour les environnements exposés

La face avant bénéficie d’un indice de protection IP65, ce qui aide à préserver la commande contre les projections et la pénétration de poussières dans les environnements exigeants. Cette caractéristique est particulièrement utile lorsque l’interrupteur-sectionneur est installé à proximité de zones de production, de maintenance ou de distribution électrique où la robustesse de l’interface de commande compte autant que sa lisibilité. La classe NEMA 12 complète ce positionnement pour les applications industrielles et techniques.

Contacts auxiliaires intégrés pour retour d’état et asservissements

Ce modèle intègre 1 contact auxiliaire à fermeture et 1 contact auxiliaire à ouverture. Cette configuration permet de gérer un retour d’information, un report d’état, une signalisation ou un asservissement dans l’installation. Pour un tableautier, un automaticien ou un mainteneur, la présence directe de ces contacts auxiliaires simplifie l’intégration dans les schémas de commande sans devoir ajouter immédiatement des accessoires complémentaires pour les fonctions de base.

Raccordement à vis et caractéristiques utiles pour le choix en tableau

Le raccordement principal s’effectue par bornes à vis, une solution appréciée pour sa simplicité de câblage et sa tenue dans les ensembles de distribution et de commande. L’appareil présente un courant nominal permanent de 32 A en CA-21 à 400 V, un courant de court-circuit conditionnel de 80 kA et une tenue de courte durée Icw de 0,64 kA. Pour le choix du bon sectionneur en tableau, ces données permettent de cibler une coupure manuelle adaptée aux besoins d’isolement, de sécurité opérateur et de maintenance sur circuits triphasés.
