Interrupteur-sectionneur d’arrêt d’urgence 25 A pour coupure générale en façade

Cet interrupteur-sectionneur d’arrêt d’urgence 25 A est conçu pour assurer une coupure manuelle nette et immédiate des circuits en environnement de tableau ou d’armoire. En exécution 3P+N, il permet la section simultané des conducteurs concernés avec une commande rotative visible en façade, adaptée aux fonctions de coupure générale, d’arrêt d’urgence et d’isolement pour maintenance. Son montage encastré avec accouplement de porte en fait une solution pertinente lorsque l’on souhaite garder l’organe de commande accessible en face avant tout en installant l’appareil à l’intérieur de l’enveloppe.

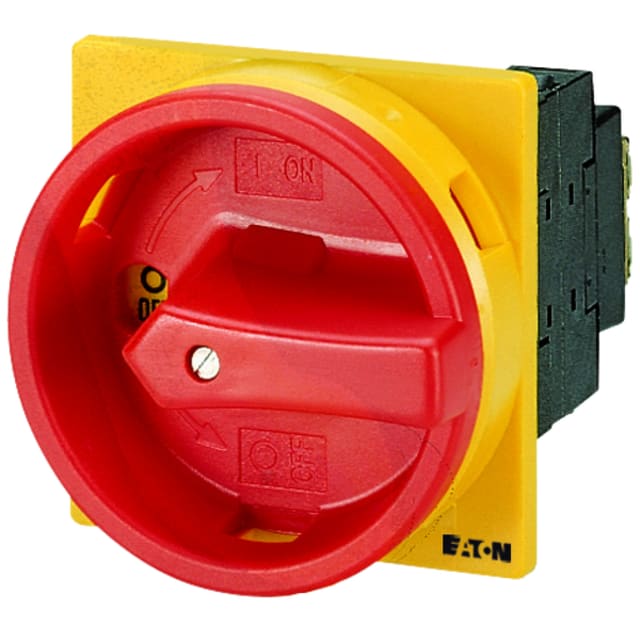

Commande rotative rouge avec fonction arrêt d’urgence clairement identifiable

La manette rotative rouge associée à sa collerette de signalisation est pensée pour une identification rapide de la fonction d’arrêt d’urgence sur machine, coffret ou armoire. Le verrouillage en position 0 permet de sécuriser l’installation pendant les opérations de maintenance ou de consignation, en empêchant toute remise sous tension involontaire. Cette configuration répond parfaitement aux besoins des intégrateurs et tableautiers recherchant une commande simple, directe et lisible sur la porte du coffret.

Configuration 4 pôles adaptée aux applications triphasées avec neutre

Avec ses 4 pôles, cet appareil convient aux installations triphasées avec neutre où la coupure de l’ensemble des conducteurs actifs doit être assurée par un seul organe. Son courant assigné de 25 A le destine aux départs et fonctions de sectionnement de puissance modérée, tandis que sa tension assignée jusqu’à 690 V offre une bonne latitude d’intégration dans de nombreux ensembles électriques. Cette architecture 3P+N est particulièrement utile dans les équipements où la continuité de lecture du schéma et la cohérence de coupure sont importantes.

Pouvoir de coupure et performances adaptées au sectionnement de charge

Ce modèle est prévu pour les fonctions de coupure en charge selon les usages courants de l’interrupteur-sectionneur. Il affiche notamment 25 A en AC-21 à 400 V, une puissance de service de 7,5 kW en AC-3 à 400 V et une puissance de 13 kW à 400 V en AC-23, ce qui le rend adapté à des applications de commande et d’isolement sur circuits moteurs ou de distribution selon le dimensionnement de l’installation. Son raccordement principal à vis facilite une connexion ferme et lisible lors du câblage en tableau.

Montage encastré avec accouplement de porte pour intégration propre en coffret

Grâce à sa conception pour montage encastré et à son entraînement rotatif par accouplement de porte, cet interrupteur-sectionneur s’intègre proprement dans les enveloppes où l’on souhaite séparer la partie puissance de la partie commande. Il est adapté à une fixation frontale 4 trous, ce qui simplifie son implantation sur porte ou plastron compatible. Ce type de montage est particulièrement apprécié lorsque l’accessibilité, la lisibilité de l’état de l’appareil et la compacité d’ensemble sont recherchées dans le tableau.

Protection frontale IP65 pour une commande mieux préservée

La face avant bénéficie d’un indice de protection IP65, avantageux pour les installations exposées aux poussières et aux projections, dès lors que l’intégration est réalisée dans les règles de l’art. Cette protection renforce l’intérêt du produit pour les environnements techniques où la commande extérieure doit rester exploitable sans fragiliser l’enveloppe. Le format compact, avec 83 mm de largeur, 65 mm de hauteur et 119 mm de profondeur, facilite par ailleurs son implantation dans des coffrets où l’espace intérieur doit être maîtrisé.

Une solution pertinente pour coupure principale et maintenance

Ce modèle cumule les fonctions d’interrupteur principal, d’interrupteur de maintenance et de dispositif d’arrêt d’urgence. Il convient donc aussi bien à la mise hors tension générale d’un équipement qu’à l’isolement sécurisé d’un circuit avant intervention. Pour l’acheteur professionnel, c’est un choix cohérent lorsqu’il faut réunir dans un seul appareillage une commande de coupure visible, verrouillable et adaptée à une installation en façade de coffret, sans ajouter d’accessoires de commande complexes ou de mécanisme motorisé.
