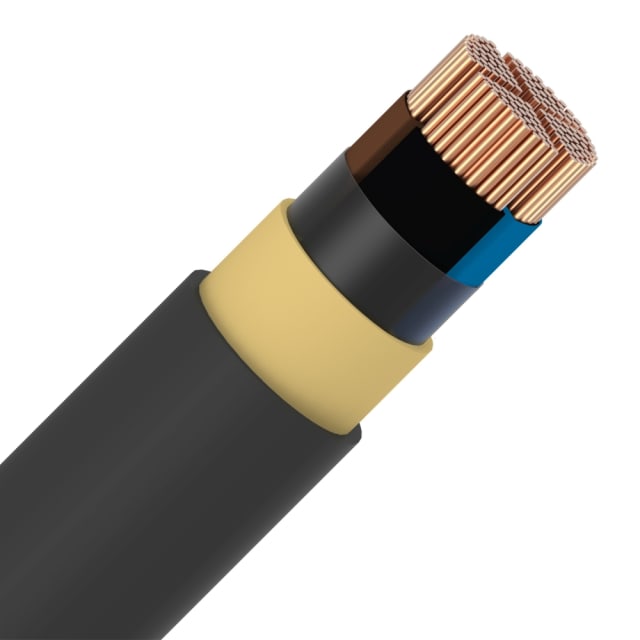

Un câble d’énergie EXVB 4×240 mm² conçu pour les liaisons de forte section

Le câble d’énergie EXVB XLPE/PVC 1kV Eca 4×240 mm² est destiné aux raccordements électriques nécessitant une section importante et une très bonne capacité de transport. Sa configuration à 4 conducteurs de 240 mm² en fait une solution adaptée aux liaisons de puissance, aux alimentations de tableaux, aux distributions principales et aux raccordements d’équipements exigeants. Sa gaine extérieure noire en PVC et son isolation XLPE en font un câble pensé pour une utilisation technique claire, avec une structure cohérente pour les installations où la tenue électrique et la robustesse dimensionnelle sont déterminantes.

Âme cuivre classe 2 : un bon compromis entre tenue mécanique et mise en œuvre

Ce câble EXVB est équipé d’âmes en cuivre nu de classe 2, c’est-à-dire câblées. Cette construction est particulièrement recherchée lorsque l’on veut conserver une section élevée tout en gardant un conducteur adapté aux opérations de tirage, de façonnage et de raccordement. La forme sectorale des conducteurs permet en outre d’optimiser l’encombrement global du câble, un point utile sur les fortes sections. Pour l’installateur, cela se traduit par un câble de puissance conçu pour les raccordements sérieux, avec une géométrie pensée pour limiter le volume par rapport à une construction plus massive.

Isolation XLPE et gaine PVC : une combinaison adaptée aux besoins des câbles d’installation

L’isolation principale en polyéthylène réticulé (XLPE) permet au conducteur d’atteindre une température admissible maximale de 90 °C, ce qui répond aux contraintes habituelles des réseaux d’énergie basse tension jusqu’à 1 kV. La gaine extérieure en PVC noir apporte une protection complémentaire et une finition couramment utilisée sur ce type de câble d’installation. L’ensemble XLPE/PVC convient parfaitement aux usages de raccordement et de distribution où l’on recherche une structure stable, lisible et adaptée aux environnements techniques courants.

Configuration 4 conducteurs sans conducteur de protection intégré

Cette version est constituée de 4 conducteurs et ne comporte pas de conducteur de protection intégré. Elle convient donc aux configurations de distribution où le schéma de l’installation prévoit séparément la gestion du conducteur de protection. L’identification des conducteurs par couleur facilite le repérage lors de la préparation et du raccordement. Pour les armoires, coffrets, tableaux de répartition et liaisons entre équipements, cette configuration permet de sélectionner précisément le câble correspondant au besoin réel, sans ajouter de conducteur inutile dans la composition.

Dimensions, rayon de courbure et contraintes de pose à anticiper

Avec un diamètre extérieur approximatif de 61 mm et un poids de 10785 kg/km, ce câble d’énergie 4×240 mm² s’adresse à des installations où la préparation du chantier doit être bien anticipée. Son rayon de courbure minimal est de 12 fois le diamètre, ce qui doit être pris en compte lors du cheminement, dans les réservations, en local technique, sur chemins de câbles ou lors des remontées vers les appareillages. La température de pose indiquée de 5 à 50 °C constitue également une donnée importante pour sécuriser une installation propre et éviter les contraintes inutiles au moment du tirage.

Performances électriques 0,6/1 kV pour distribution et raccordement

Avec une tension nominale Uo de 0,6 kV et une tension nominale U de 1 kV, ce câble EXVB est conçu pour les réseaux d’énergie et de raccordement en basse tension. Sa section de 240 mm² répond aux besoins de transport de courant sur des départs importants, avec une conception adaptée aux installations de distribution électrique intensives. Pour les professionnels qui doivent sélectionner un câble d’installation XVB de forte section, cette référence apporte une réponse claire : 4 conducteurs, isolation XLPE, gaine PVC et construction prévue pour les liaisons de puissance.

Classe de réaction au feu Eca et lecture produit claire pour le choix en ligne

Ce câble d’énergie EXVB 1kV est classé Eca selon l’EN 13501-6, un critère utile pour identifier rapidement son niveau de réaction au feu dans les fiches techniques et comparatifs produits. Cette information, associée à la section 4×240 mm², à la gaine noire, à l’absence de conducteur de protection et à la construction cuivre classe 2, permet de valider plus facilement le bon modèle avant commande. Pour un achat en ligne de câble électrique de puissance, cette lecture technique précise aide à éviter les erreurs de sélection entre différentes sections, compositions et variantes de la gamme EXVB.
