Câble d’énergie et raccordement EXVB 1kV Eca 3G6 mm²

Câble d’énergie et de raccordement EXVB 1kV Eca 3G6 mm² pour alimentation basse tension

Ce câble EXVB 1kV Eca 3G6 mm² est conçu pour les liaisons d’énergie et de raccordement en basse tension. Sa configuration 3G6 réunit trois conducteurs de 6 mm², dont un conducteur de protection intégré, ce qui en fait une solution adaptée aux alimentations nécessitant une section stable et lisible dès la pose. Il convient aux raccordements fixes où l’on recherche un câble d’énergie EXVB avec isolation XLPE et gaine extérieure PVC, dans un format robuste et cohérent pour les installations de distribution.

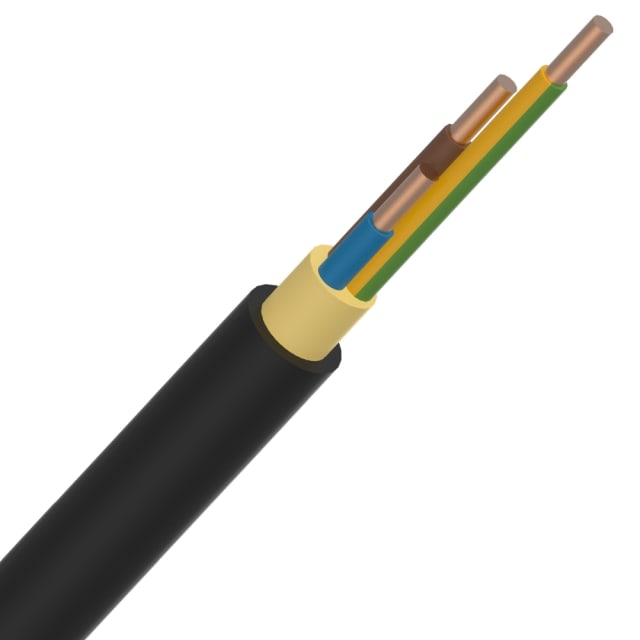

Composition 3G6 avec conducteur de protection intégré

La désignation 3G6 mm² indique la présence de trois conducteurs, avec repérage par couleur, dont la terre. Cette configuration simplifie l’identification au moment du tirage, du raccordement et du contrôle visuel. Les âmes en cuivre nu de forme ronde assurent une bonne continuité électrique, tandis que la construction massive de classe 1 convient particulièrement aux installations fixes, aux arrivées d’alimentation et aux liaisons nécessitant un maintien de forme propre dans le cheminement.

Isolation XLPE et gaine PVC pour une structure adaptée au raccordement

Ce câble d’énergie EXVB associe une isolation principale en polyéthylène réticulé (XLPE) à une gaine extérieure en PVC noir. L’isolant XLPE permet une tenue thermique élevée du conducteur, avec une température admissible pouvant atteindre 90 °C, ce qui constitue un point important pour les circuits de puissance et les usages de raccordement soutenus. La gaine extérieure noire en PVC complète l’ensemble avec une protection mécanique adaptée aux parcours fixes et aux environnements où l’on attend un câble gainé compact et bien protégé.

Tension nominale 0,6/1 kV pour circuits de distribution et de raccordement

Avec une tension nominale Uo de 0,6 kV et U de 1 kV, ce câble EXVB 0,6/1 kV est destiné aux applications d’alimentation et de distribution basse tension. Il répond aux besoins courants de raccordement entre tableau, coffret, équipement ou départ de ligne, lorsqu’une section de 6 mm² est requise. Son positionnement en câble d’énergie et de raccordement le rend pertinent pour des usages techniques où la tenue électrique, la lisibilité des conducteurs et la compatibilité avec des installations fixes sont des critères déterminants.

Dimensions maîtrisées pour une pose plus prévisible

Son diamètre extérieur approximatif de 15,5 mm permet d’anticiper plus facilement le passage dans les réservations, fourreaux ou cheminements prévus. Le rayon de courbure minimal de 12 fois le diamètre aide à préparer une pose plus propre, sans contrainte excessive sur la structure du câble. Ces données sont particulièrement utiles pour dimensionner correctement les passages et organiser les raccordements avec davantage de précision, notamment lorsque l’espace disponible autour des coffrets, tableaux ou points de sortie est limité.

Comportement au feu Eca et conditions de mise en œuvre

Ce modèle est classé Eca selon l’EN 13501-6 pour la réaction au feu. Côté mise en œuvre, la température de pose indiquée de 5 à 50 °C permet d’encadrer les conditions d’installation afin de conserver une manipulation cohérente du câble. En service statique, la plage de température annoncée de 0 à 60 °C aide à cibler les environnements compatibles avec ce type de câble électrique EXVB. Ces informations sont essentielles pour sélectionner un câble conforme aux contraintes réelles du chantier et à la nature du raccordement prévu.

Un format pertinent pour les installations fixes avec âme massive

Grâce à ses conducteurs massifs de classe 1, ce câble convient aux installations fixes où l’on privilégie une géométrie stable et un raccordement net. Ce choix de construction est particulièrement adapté aux alimentations qui ne sont pas destinées à des flexions répétées. Pour l’installateur comme pour l’acheteur averti, cela signifie un câble pensé pour les parcours permanents, les liaisons de puissance et les raccordements techniques nécessitant une section 3G6 mm² clairement identifiée, avec gaine noire et terre intégrée.
