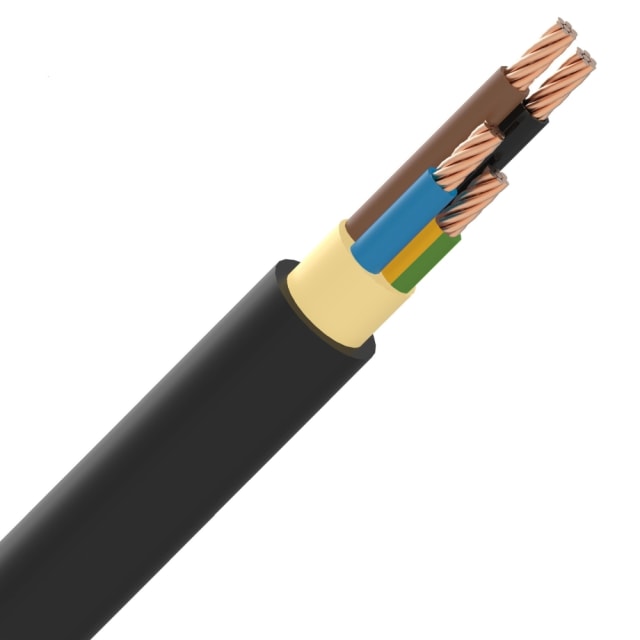

Câble d’énergie et raccordement EXVB 4G16 mm² 1 kV Eca

Câble d’énergie EXVB 4G16 mm² pour alimentation et raccordement jusqu’à 1 kV

Le câble d’énergie et de raccordement EXVB 4G16 mm² 1 kV Eca est conçu pour les liaisons électriques de puissance nécessitant une section importante et une tenue adaptée aux usages d’alimentation. Sa configuration 4G16 réunit 4 conducteurs de 16 mm², dont un conducteur de protection, pour répondre aux besoins de raccordement en triphasé avec terre. Cette construction en fait un choix pertinent pour les colonnes, départs d’alimentation, raccordements techniques et liaisons entre tableaux ou équipements.

Âmes cuivre classe 2 : bon compromis entre tenue mécanique et mise en œuvre

Ce câble EXVB utilise des conducteurs en cuivre nu de forme ronde, avec une âme câblée de classe 2. Cette conception apporte une bonne capacité de transport du courant tout en conservant une structure adaptée aux travaux de câblage fixes. La section nominale de 16 mm² convient aux installations où la stabilité du raccordement, la continuité de terre et la robustesse du conducteur sont recherchées. L’identification par couleur des conducteurs facilite en outre le repérage au moment du raccordement.

Isolation XLPE et gaine PVC noire pour les usages d’alimentation

L’isolation principale en polyéthylène réticulé (XLPE) permet une température admissible du conducteur jusqu’à 90 °C, ce qui constitue un avantage dans les applications d’énergie soumises à des charges soutenues. La gaine extérieure en PVC noir protège l’ensemble du câble et s’intègre bien dans les environnements techniques, locaux électriques et cheminements de distribution. L’association XLPE/PVC correspond à une architecture couramment recherchée pour les câbles d’alimentation 0,6/1 kV destinés au raccordement et à la distribution basse tension.

Configuration 4G16 avec conducteur de protection intégré

La désignation 4G16 signifie que le câble comporte 4 conducteurs, avec présence d’un conducteur de protection intégré. Cette configuration simplifie le choix du câble lorsqu’une liaison complète phase(s) et terre est nécessaire dans un seul produit. Pour l’installateur, cela permet de gagner en lisibilité sur le chantier, de limiter les assemblages séparés et de disposer d’un câble homogène pour les circuits d’énergie et de raccordement.

Dimensions adaptées aux passages techniques et au tirage

Avec un diamètre extérieur approximatif de 22 mm, ce câble EXVB 4G16 mm² reste adapté aux parcours techniques nécessitant une section élevée sans basculer sur un encombrement excessif. Son rayon de courbure minimal est de 12 fois le diamètre, un point important à prendre en compte pour préparer les passages, les angles et les réservations. Le poids indicatif de 970 kg/km aide également à anticiper la manutention, le déroulage et l’organisation de la pose sur chantier.

Tension assignée 0,6/1 kV et comportement au feu Eca

Ce câble est prévu pour une tension nominale Uo de 0,6 kV et U de 1 kV, ce qui le positionne clairement sur des applications d’alimentation et de raccordement basse tension. Sa classification de réaction au feu Eca selon EN 13501-6 apporte un repère utile pour l’identification du produit dans les projets où cette donnée est demandée. Pour un achat plus serein, cette désignation permet de sélectionner un câble cohérent avec les exigences techniques indiquées pour la ligne à raccorder.

Conditions de pose et de service à prendre en compte

La température de pose recommandée se situe entre 5 et 50 °C, tandis que la température de service statique s’étend de 0 à 60 °C. Ces valeurs sont importantes pour planifier correctement l’installation, notamment lors des interventions en environnement non chauffé ou en période froide. En respectant les conditions de pose et le rayon de courbure indiqué, l’installateur bénéficie d’une mise en œuvre mieux maîtrisée et d’un câble adapté aux usages fixes de distribution et de raccordement.
