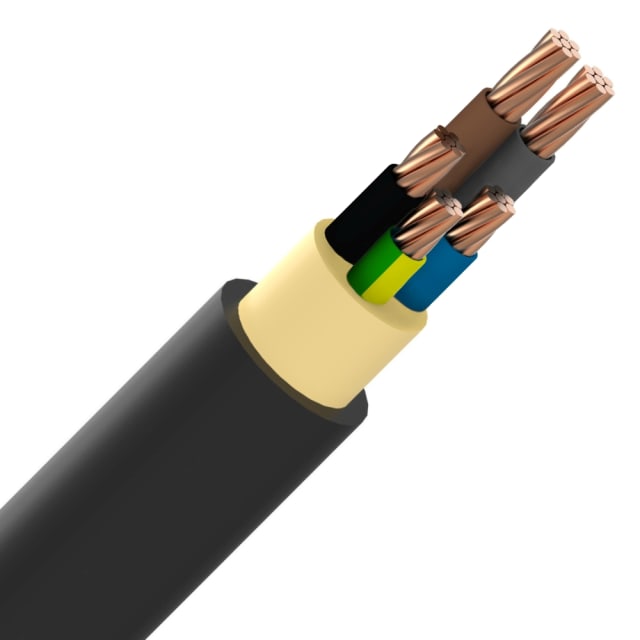

Câble d’énergie EXVB 5G16 mm² pour raccordement et alimentation 1 kV

Ce câble énergie raccordement EXVB XLPE/PVC 1kV 5G16mm² est conçu pour les liaisons de puissance fixes nécessitant une section importante et une tenue adaptée aux réseaux basse tension jusqu’à 0,6/1 kV. Sa configuration 5 conducteurs avec terre intégrée convient aux alimentations triphasées avec conducteur de protection, dans les installations où la continuité de service et la bonne identification des conducteurs sont recherchées.

Âmes cuivre 16 mm² : une section adaptée aux circuits de puissance

Avec ses 5 conducteurs en cuivre nu de 16 mm², ce câble EXVB répond aux besoins de raccordement de charges électriques importantes, tableaux, colonnes, équipements techniques et liaisons entre coffrets. La construction de l’âme en classe 2 câblée offre un bon compromis pour les poses fixes : le câble reste adapté aux contraintes de chantier tout en conservant la tenue mécanique attendue sur ce type d’application.

Isolation XLPE et gaine PVC : une structure pensée pour l’énergie

Chaque conducteur est isolé en XLPE, un matériau apprécié pour sa tenue thermique, avec une température maximale admissible du conducteur de 90 °C. Cette isolation est associée à une gaine extérieure en PVC noir, robuste pour les usages de raccordement et de distribution. Cette combinaison XLPE/PVC fait de ce câble 1 kV un choix cohérent pour les installations électriques fixes qui demandent à la fois capacité de transport, protection des conducteurs et encombrement maîtrisé.

5 conducteurs avec repérage couleur et conducteur de protection intégré

La composition 5G16 mm² intègre 5 conducteurs dont un conducteur de protection, avec identification par couleur pour simplifier le repérage lors du câblage. Ce point est particulièrement utile en armoire, en colonne ou en alimentation d’équipements techniques, où la rapidité de lecture et la réduction du risque d’erreur au raccordement sont essentielles. Le format 5G répond ainsi aux besoins courants des distributions triphasées avec terre.

Pose fixe : diamètre extérieur et rayon de courbure à prendre en compte

Ce câble EXVB présente un diamètre extérieur approximatif de 24 mm. Son rayon de courbure minimal est de 12 fois le diamètre, un critère important pour préparer les cheminements, passages en gaine, réservations et entrées de coffret. En pratique, cela permet d’anticiper plus précisément la mise en œuvre sur chantier, notamment dans les parcours techniques où l’espace de cintrage doit être respecté pour préserver une pose propre et maîtrisée.

Comportement thermique compatible avec les contraintes de mise en œuvre

Pour la pose, la plage de température indiquée est de 5 à 50 °C. En service statique, ce câble peut être utilisé dans une plage de 0 à 60 °C, ce qui le rend adapté aux environnements techniques courants en installation fixe. Ces données sont utiles pour planifier les travaux, éviter les manipulations en dehors des conditions prévues et choisir un câble cohérent avec les contraintes thermiques de l’environnement d’exploitation.

Réaction au feu Eca et câble adapté aux besoins de distribution courante

Classé Eca selon EN 13501-6, ce câble de colonne EXVB s’inscrit dans les usages de distribution et de raccordement où ce niveau de réaction au feu est attendu sur la fiche produit. Son poids indicatif de 1180 kg/km permet également d’estimer plus finement la manutention, le supportage et l’approvisionnement sur chantier. Pour un achat plus sûr, ce modèle réunit les caractéristiques recherchées sur un câble électrique 5G16 mm² : conducteurs cuivre, isolation XLPE, gaine PVC noire, tension 1 kV et conducteur de protection intégré.
