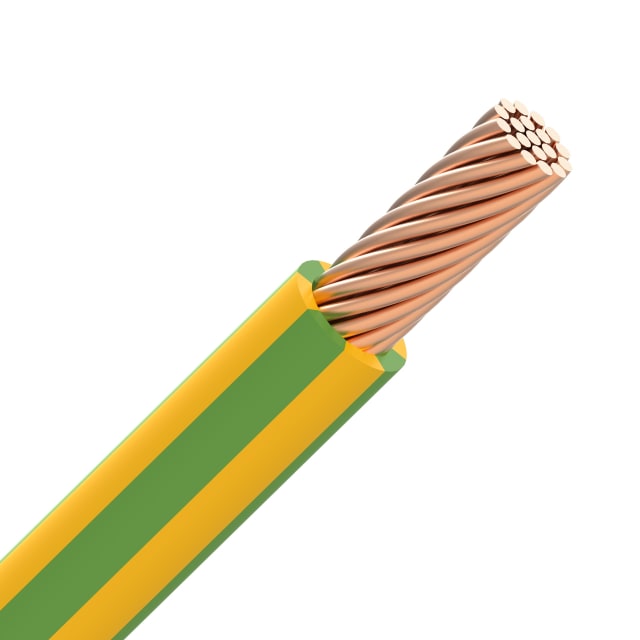

Fil électrique VOB H07V-R vert/jaune 240 mm² Eca

Fil électrique VOB H07V-R vert/jaune 240 mm² pour circuits de protection

Ce fil électrique VOB H07V-R vert/jaune 240 mm² est conçu pour les installations fixes nécessitant une très forte section de conducteur. Son repérage vert/jaune l’identifie immédiatement comme conducteur de protection, ce qui facilite une mise en œuvre claire et cohérente dans les tableaux, colonnes montantes, liaisons de terre et raccordements techniques où la continuité de protection doit rester parfaitement lisible.

Conducteur cuivre câblé classe 2 adapté aux fortes sections

Son âme en cuivre nu de classe 2, à construction câblée, répond aux contraintes habituelles des grandes sections en offrant une manipulation plus adaptée qu’un conducteur rigide monobrin de même dimension. En 240 mm², cette conception convient particulièrement aux cheminements fixes où il faut combiner forte capacité de conduction, tenue mécanique du conducteur et raccordement sur des équipements de puissance.

Isolation PVC H07V-R pour installation sous conduit et protection adaptée

Ce fil d’installation H07V-R reçoit une isolation en PVC prévue pour une tension nominale de 450/750 V, avec une température maximale admissible au conducteur de 70 °C. Cette configuration correspond aux usages classiques des fils VOB en pose fixe, notamment sous conduit, gaine ou autre système de protection. Elle en fait une solution pertinente pour les liaisons intérieures techniques, armoires et coffrets lorsque l’installation exige un conducteur unipolaire bien identifié.

Grand diamètre et rayon de courbure à anticiper à la pose

Avec un diamètre extérieur approximatif de 24 mm, ce fil en 240 mm² demande une préparation de passage cohérente avec son gabarit. Son rayon de courbure minimal de 6 fois le diamètre doit être pris en compte dès la conception du cheminement, en particulier dans les virages, réservations, goulottes techniques ou zones de raccordement. Cette donnée est essentielle pour préserver une pose propre et limiter les contraintes mécaniques lors de l’installation.

Version vert/jaune idéale pour terre, équipotentialité et liaisons de protection

La couleur vert/jaune destine ce fil VOB aux fonctions de protection électrique et d’équipotentialité. Dans les installations tertiaires, industrielles ou techniques, cette identification visuelle permet de distinguer immédiatement le conducteur concerné et de sécuriser les opérations de câblage, de maintenance et de repérage. Sur une section 240 mm², il répond particulièrement aux besoins de liaisons de terre principales ou de raccordements de forte intensité liés à la sécurité de l’installation.

Classification Eca et format adapté aux besoins de coupe

Ce modèle présente une classe de réaction au feu Eca selon EN 13501-6, avec les caractéristiques attendues pour un fil VOB destiné aux installations fixes. Le poids indicatif de 2325 kg/km confirme par ailleurs qu’il s’agit d’un conducteur de très forte section, à réserver aux applications où cette capacité est réellement nécessaire. Le conditionnement en longueur de 1 mètre convient aux besoins de coupe à la demande, pour ajuster précisément les longueurs aux contraintes du chantier ou du tableau.

Un choix pertinent pour les raccordements électriques de puissance

Ce fil électrique VOB H07V-R vert/jaune 240 mm² Eca s’adresse aux professionnels et aux projets exigeant un conducteur unipolaire de protection en très grande section. Il est particulièrement adapté aux environnements où la lisibilité du repérage, la compatibilité avec les installations fixes 450/750 V et la gestion de fortes sections sont des critères déterminants. Pour sélectionner la bonne variante, il est important de vérifier la section, la couleur d’identification et l’encombrement disponible avant pose.
