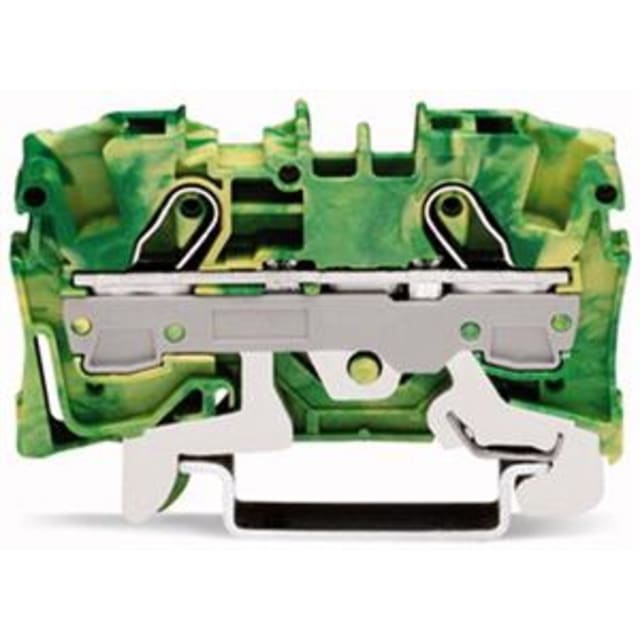

Borne de terre 2 conducteurs 6 mm² vert-jaune 2006-1207

Borne de terre 2 conducteurs 6 mm² pour raccordement sur rail DIN

Cette borne de terre vert-jaune est conçue pour la mise à la terre de deux conducteurs dans un encombrement compact. Adaptée au montage sur rail DIN 35 mm, elle s’intègre facilement dans les coffrets, armoires et ensembles de distribution où une liaison de protection claire, nette et bien organisée est recherchée. Son format de 7,5 mm de large permet de structurer le câblage sans surcharger la rangée de bornes.

Connexion à ressort à cage pour un câblage rapide et propre

Le double mode de raccordement à ressort à cage simplifie l’insertion des conducteurs et favorise un travail de câblage fluide, notamment lors des interventions répétitives en tableau. Cette conception est particulièrement intéressante pour les installateurs qui souhaitent gagner en précision au montage tout en conservant une borne adaptée aux usages de terre. La technologie de connexion utilisée convient parfaitement aux opérations de raccordement soignées en environnement tertiaire, industriel ou technique.

Compatible avec plusieurs types de conducteurs

Cette borne accepte une plage de sections utile pour les installations courantes : conducteurs monofilaire de 1 à 10 mm², conducteurs multibrins de 0,5 à 6 mm² et conducteurs souples de 0,5 à 10 mm² sans gaine. Pour les conducteurs souples avec embout, la compatibilité annoncée couvre de 1,5 à 6 mm². Cette polyvalence facilite le choix de la borne dans les montages mixtes, en maintenance comme en réalisation neuve, tout en limitant les changements de référence sur chantier ou à l’atelier.

Configuration 2 conducteurs pratique pour la distribution de terre

Avec ses 2 points de raccordement sur un seul étage, cette borne permet de relier simplement deux conducteurs de protection dans une même zone de câblage. Elle convient bien aux applications où l’on souhaite reprendre une terre de manière ordonnée, sans multiplier les accessoires ni élargir inutilement le bornier. Le marquage latéral et central apporte en plus une lecture plus claire du repérage en façade de rail.

Format TOPJOB S adapté aux tableaux compacts

Issue de la gamme TOPJOB S, cette borne de terre associe compacité et intégration facile dans les ensembles modulaires. Ses dimensions de 57,4 mm de hauteur pour 32,9 mm de profondeur permettent une implantation cohérente dans les coffrets où l’espace est compté. Le montage est prévu pour rail DIN 35 x 15 et 35 x 7,5, ce qui facilite son intégration dans des configurations standards de bornier.

Usage en environnement technique et applications Ex e II

Cette borne de protection est prévue pour des applications Ex e II, ce qui en fait une solution pertinente pour des montages exigeant une borne de terre clairement identifiée et conforme au besoin d’un raccordement de protection dédié. La fonction PEN indiquée apporte un intérêt supplémentaire dans les configurations où la gestion du conducteur de protection et de neutre combiné doit être prise en compte selon la conception de l’installation.

Corps isolant thermoplastique et tenue en température

Le corps isolant en thermoplastique est prévu pour une température de service jusqu’à 105 °C, un point important pour les tableaux et enveloppes soumis à des contraintes thermiques liées à la densité de composants. Cette caractéristique contribue à sécuriser le choix du produit dans les ensembles de raccordement où la stabilité des matériaux et la cohérence des composants sont essentielles au bon montage.

Une borne de terre claire à identifier pour un câblage mieux organisé

Sa couleur vert-jaune permet une identification immédiate de la fonction de mise à la terre dans le bornier, ce qui simplifie le repérage lors du câblage, du contrôle et des opérations de maintenance. La plaque de fermeture nécessaire est à prévoir pour finaliser proprement l’ensemble. Pour un installateur, c’est un choix pertinent lorsqu’il faut construire une rangée de bornes de terre lisible, compacte et adaptée à des sections jusqu’à 6 mm² en usage principal.
