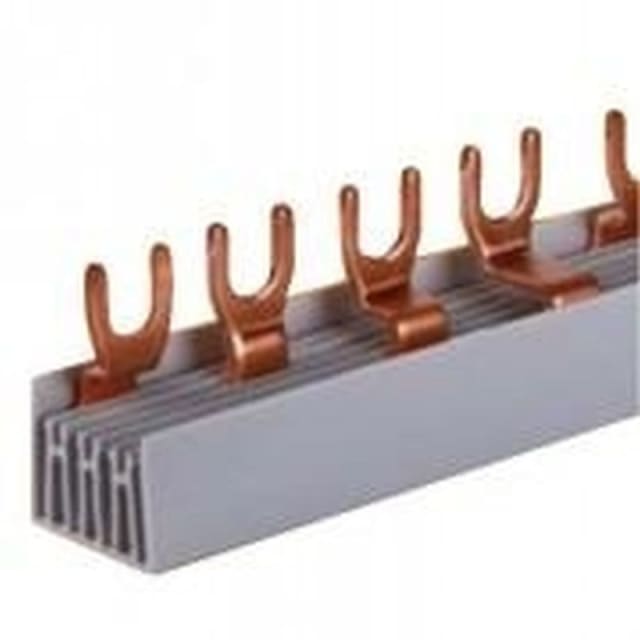

Peigne électrique triphasé fourche 10 mm² 18 modules

Peigne électrique triphasé à fourche pour distribution sur 18 modules

Ce peigne électrique triphasé à fourche est conçu pour la répartition d’alimentation dans les tableaux de distribution équipés d’appareils modulaires. Sa configuration 3 phases avec implantation L1-L2-L3 permet d’interconnecter jusqu’à 18 modules, soit 6 appareils tripolaires, avec un entraxe standard de 17,8 mm. Il constitue une solution directe pour organiser une alimentation triphasée de manière nette et régulière dans l’enveloppe.

Connexion à fourche pour un montage rapide sur disjoncteurs modulaires

L’exécution à fourche facilite le raccordement sur les bornes compatibles des appareils modulaires. Ce format est particulièrement apprécié en coffret lorsqu’il faut alimenter plusieurs protections de façon homogène sans multiplier les pontages filaires. Le peigne préfabriqué simplifie l’alignement des connexions, réduit les manipulations lors du câblage et aide à conserver une implantation lisible sur le rail.

Format 3 phases adapté aux appareils tripolaires

Avec ses 3 phases et ses 6 pôles répartis sur 18 unités de division, ce peigne est destiné aux montages triphasés sans neutre. Il convient donc aux appareils ne nécessitant pas de conducteur N. Sa conception est adaptée à l’alimentation de disjoncteurs tripolaires sur une rangée, avec une distribution régulière phase par phase pour les ensembles de protection et de commande modulaires.

Section, intensité et tenue électrique pour tableau de distribution

Ce modèle dispose d’une section donnée à 10 mm² dans sa désignation produit, avec des caractéristiques techniques structurées indiquant un courant permanent assigné de 63 A, une tension maximale de service Ue de 690 V et une tension de choc de 4,5 kV. Pour les contraintes de court-circuit, il est donné pour un courant conditionnel de 15 kA et une tenue de courte durée Icw de 25 kA. Ces valeurs en font un accessoire adapté aux montages de distribution où la cohérence entre peigne, appareillage et protections amont doit être rigoureusement respectée.

Dimensions pratiques pour une intégration propre en coffret

Avec une longueur de 320 mm et une largeur de 18 modules, ce peigne de raccordement s’intègre dans les configurations modulaires courantes. Le pas de 17,8 mm assure la correspondance avec les espacements prévus pour les appareils compatibles. Son corps isolé participe à une mise en œuvre plus nette dans le tableau et limite les zones conductrices apparentes sur la ligne d’alimentation.

Un accessoire pertinent pour gagner du temps au câblage

Dans une armoire ou un tableau, l’usage d’un peigne triphasé à fourches permet d’éviter une succession de liaisons réalisées fil par fil entre appareils. Le résultat est un câblage plus homogène, plus facile à suivre lors de l’installation comme lors des interventions ultérieures. Pour les intégrateurs, tableautiers et électriciens, ce type de barrette de jonction est particulièrement utile lorsqu’il faut alimenter rapidement plusieurs modules tout en conservant une présentation ordonnée.

À vérifier avant choix de votre peigne triphasé fourche 18 modules

Avant commande, il est important de contrôler la compatibilité des bornes de vos appareils avec une connexion à fourche, la répartition triphasée sans neutre, le nombre de modules à alimenter ainsi que l’intensité admissible de l’ensemble. Ce peigne électrique triphasé fourche 18 modules est indiqué pour 6 appareils et ne convient pas aux montages exigeant un conducteur N ou un appareillage intégrant un commutateur auxiliaire à contrainte spécifique. Cette vérification permet de sélectionner une alimentation de rangée cohérente avec votre architecture de tableau.
