Barre de pontage triphasée à fourche pour distribution 3P+N

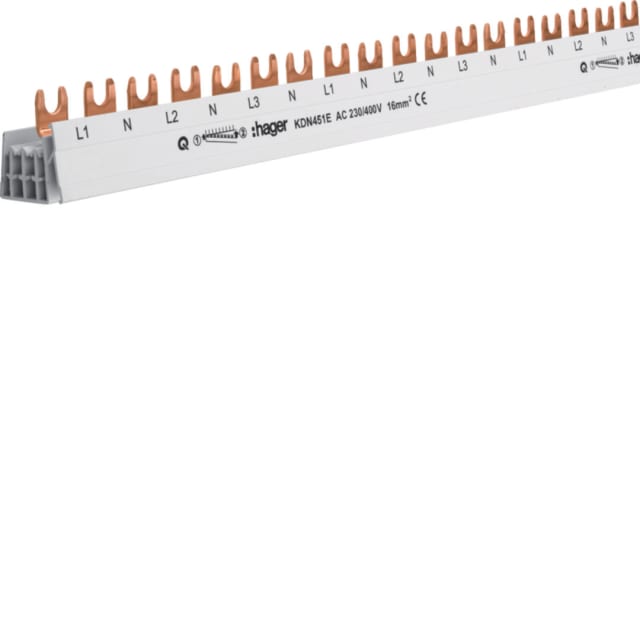

La barre de pontage triphasée peigne fourche 80A 16mm² KDN451E est conçue pour réaliser une alimentation propre et régulière de plusieurs appareils modulaires dans un tableau électrique. Son architecture 3x(P+N) avec 4 pôles permet une distribution ordonnée des phases et du neutre selon le repérage L1, N, L2, N, L3, N visible sur le peigne, ce qui facilite la lecture du câblage et la préparation des rangées d’appareillage.

Connexion à fourche adaptée aux équipements modulaires

Grâce à son raccordement électrique à fourche, ce peigne de pontage s’intègre aux appareils compatibles avec ce mode de connexion. Cette exécution est particulièrement pratique pour relier rapidement plusieurs modules tout en conservant une implantation nette dans le coffret. Il convient aux appareils équipés d’un conducteur N et permet de structurer plus facilement la distribution sur une rangée complète sans multiplier les liaisons filaires entre modules.

Capacité 80A et section 16 mm² pour une alimentation homogène

Avec un courant assigné de 80 A et une section de 16 mm², cette barre de pontage répond aux besoins de distribution de puissance sur des ensembles modulaires triphasés. Elle est pensée pour assurer une continuité d’alimentation stable entre les appareils raccordés, tout en simplifiant le câblage par rapport à des pontages réalisés conducteur par conducteur. C’est une solution particulièrement pertinente pour les tableaux de répartition où la clarté d’exécution et le gain de temps de montage sont recherchés.

Format 1000 mm découpable pour s’adapter à la rangée

Sa longueur de 1000 mm et sa largeur de 54 unités de division permettent d’alimenter jusqu’à 54 modules selon la configuration prévue. Le peigne est découpable à la taille voulue, ce qui permet d’ajuster précisément la longueur utile au nombre d’appareils à raccorder. Cette souplesse est appréciable lors du montage ou de l’adaptation d’un tableau, notamment lorsque la rangée ne nécessite pas l’utilisation de toute la longueur disponible.

Répartition tétrapolaire avec pas de 17,8 mm

Le produit adopte une répartition sur 4 pôles avec une valeur de partage de 17,8 mm, adaptée à l’alimentation séquencée des modules prévus pour ce type d’entraxe. Cette configuration contribue à un positionnement cohérent des dents de connexion sur toute la barre. Pour l’installateur, cela permet d’obtenir un pontage régulier sur une ligne d’appareillage modulaire, avec une implantation plus lisible et une meilleure maîtrise de l’encombrement dans le tableau.

Peigne isolé pour intégration en tableau électrique

Cette barre de pontage est isolée, avec un corps gris conçu pour une intégration propre dans les ensembles de distribution. L’isolement participe à une mise en œuvre plus nette à l’intérieur du coffret et s’inscrit dans une logique de câblage structuré. Le repérage imprimé directement sur le peigne renforce également le confort de pose en aidant à visualiser l’ordre des pôles au moment de l’installation.

Caractéristiques électriques utiles en environnement de distribution

La KDN451E est donnée pour une tension maximale de service Ue jusqu’à 400 V et une tension assignée de tenue aux chocs de 4,5 kV. Ces caractéristiques en font un accessoire adapté aux ensembles de distribution modulaire nécessitant un peigne triphasé avec neutre, dans une logique de raccordement homogène et compact. Pour un tableau électrique, ce type de barre de pontage permet d’obtenir une alimentation commune plus lisible, plus rapide à mettre en place et mieux organisée qu’un câblage dispersé.
