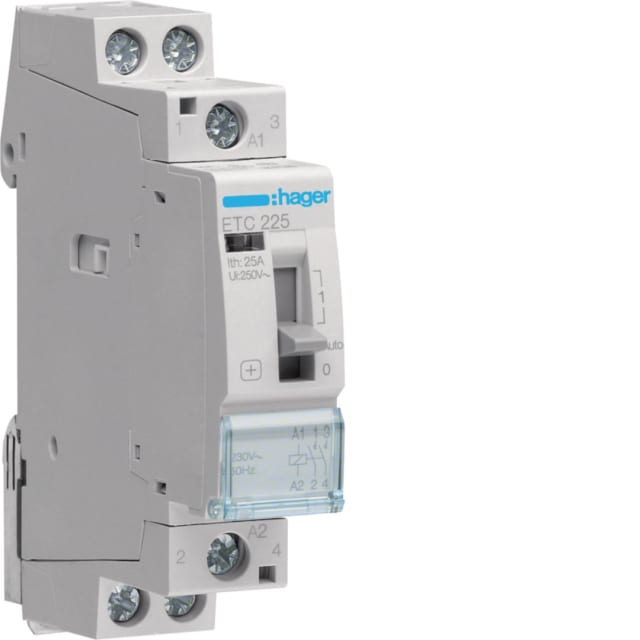

Contacteur jour nuit 25A 230V 2NO 1 module ETC225

Contacteur jour nuit 25A 230V 2NO en format 1 module pour tableau électrique

Le contacteur jour nuit ETC225 est conçu pour piloter automatiquement une charge selon une commande 230 V AC, tout en conservant un encombrement très réduit de 1 module au tableau. Avec ses 2 contacts à fermeture et son calibre de 25 A, il convient parfaitement aux applications de commande heures creuses/heures pleines, notamment pour le pilotage d’un chauffe-eau ou d’autres circuits commandés. Son format compact facilite l’intégration dans les tableaux où chaque module compte.

Commande automatique jour nuit avec bascule manuelle intégrée

Ce modèle dispose d’une fonction jour / nuit et d’un coulisseau d’enclenchement manuel, très utile pour passer ponctuellement en marche forcée selon le besoin d’exploitation ou de maintenance. Cette commande manuelle apporte davantage de souplesse à l’usage sans remettre en cause la logique de pilotage automatique. C’est un vrai avantage dans les installations où l’on souhaite reprendre temporairement la main sur l’alimentation du circuit commandé.

Configuration 2 contacts normalement ouverts pour circuits commandés

Le ETC225 intègre 2 contacts NO, sans contact d’ouverture, pour assurer une commutation adaptée aux usages courants de commande de puissance en habitat et petit tertiaire. Cette configuration répond bien aux besoins de mise sous tension d’un équipement lorsque la bobine est alimentée en 230 V AC. Elle permet une commande nette et simple à intégrer dans une architecture modulaire classique.

Calibre 25 A adapté aux usages courants de pilotage de charge

Avec un courant de service assigné de 25 A, ce contacteur jour nuit est dimensionné pour des usages de commande fréquents sur des circuits compatibles avec ce niveau d’intensité. Il accepte notamment une charge maximale de 1900 W en lampe à incandescence, 950 VA en lampe fluorescente, 1990 VA en fluorescent en montage duo et 810 VA en fluorescent avec compensation en parallèle. Ces données permettent d’évaluer plus précisément son adéquation au circuit à piloter, au-delà de la seule intensité nominale.

Appareillage modulaire compact pour une intégration propre dans le coffret

Sa largeur de 1 module et sa profondeur totale de 64 mm en font une solution particulièrement intéressante pour les tableaux électriques compacts ou déjà bien équipés. Ce faible encombrement aide à organiser plus proprement la distribution et la commande dans le coffret, tout en simplifiant le repérage des appareillages modulaires. Pour les intégrateurs et installateurs, ce type de format optimise l’occupation du rail sans sacrifier la fonction attendue.

Caractéristiques électriques pensées pour la commande en courant alternatif

Le contacteur fonctionne en tension de service AC avec une tension nominale de service de 230 V et une tension de commande de 230 V. Il relève d’une catégorie d’utilisation AC-7a / AC-7b selon EN IEC 60947-4-1, ce qui oriente clairement son usage vers des applications de commande d’équipements installés dans le tableau électrique. Cette lecture technique est utile pour sélectionner un contacteur cohérent avec la nature réelle de la charge à commuter.

Protection, évolutivité et points d’attention en exploitation

Ce modèle présente un indice de protection IP2X et accepte des dispositifs supplémentaires possibles, ce qui peut être utile dans les montages nécessitant une adaptation ou un complément fonctionnel. Il est en revanche indiqué comme non silencieux, ce qui signifie qu’un léger bruit de fonctionnement peut être pris en compte dans le choix du matériel si le coffret est implanté à proximité immédiate d’une zone de vie. Pour une sélection pertinente, ce point peut faire la différence dans certains environnements d’installation.
