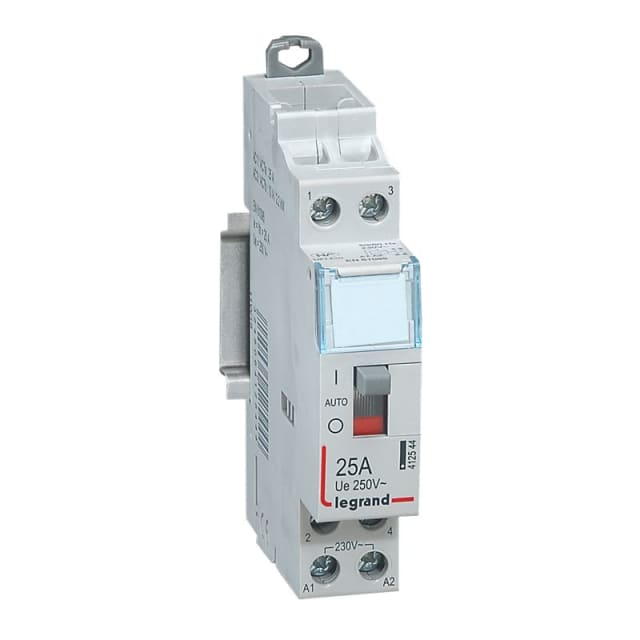

Contacteur de puissance bipolaire 25A 230V 2NO 412544

Contacteur de puissance bipolaire 25A 230V 2NO pour tableau modulaire

Ce contacteur de puissance bipolaire 25A 230V 2NO de la série CX³ est conçu pour la commande de charges électriques depuis un tableau modulaire. Son format 1 module permet une intégration compacte dans l’enveloppe, tout en apportant une solution adaptée au pilotage de circuits nécessitant une commutation fiable en courant alternatif. Avec ses 2 contacts à fermeture, il convient aux applications de mise sous tension commandée de deux pôles.

Commande en 230V AC et contacts 2NO pour pilotage de circuits

Équipé d’une bobine de commande en 230V AC, ce contacteur fonctionne avec une tension de commande de 195 à 253V. Sa configuration 2NO signifie que les deux contacts sont normalement ouverts au repos et se ferment à l’alimentation de la bobine. Cette architecture est particulièrement adaptée pour commander automatiquement une charge, la distribuer au bon moment et assurer une coupure nette lorsque la commande cesse.

Calibre 25A adapté aux charges d’éclairage et usages de puissance

Avec un courant de service assigné de 25A sous 250V, ce modèle répond aux besoins de commande de charges courantes en environnement résidentiel ou tertiaire. Il accepte notamment jusqu’à 3000W en lampes à incandescence, 2100VA en lampes fluorescentes, 2200VA en montage duo et 1000VA en fluorescent compensé en parallèle. Ces valeurs permettent de bien positionner le produit pour des circuits d’éclairage ou d’autres équipements commandés nécessitant un contacteur modulaire de puissance.

Commande manuelle intégrée pour test, maintenance et dépannage

Ce contacteur CX³ dispose d’un coulisseau pour enclenchement manuel, avec manette accessible après ouverture de l’obturateur. Cette présence est très utile lors des opérations de vérification, de maintenance ou de mise en service, car elle permet de tester le fonctionnement du circuit commandé sans dépendre uniquement de l’ordre électrique de la bobine. C’est un vrai avantage pratique pour le diagnostic et les interventions sur tableau.

Encombrement réduit en 1 module pour une implantation optimisée

Sa largeur de 1 module facilite l’optimisation de la place disponible dans le coffret. Ce faible encombrement permet d’intégrer plus facilement la commande dans un tableau déjà chargé, sans sacrifier la lisibilité de l’appareillage. Sa profondeur totale de 44 mm contribue également à une implantation propre dans les tableaux modulaires compatibles, avec un bon compromis entre compacité et fonctionnalité.

Compatibilité avec dispositifs supplémentaires de la gamme CX³

Ce modèle peut recevoir des dispositifs supplémentaires, ce qui permet d’envisager une configuration plus évolutive selon les besoins du tableau électrique. L’appartenance à la gamme CX³ facilite la cohérence de l’installation modulaire, notamment lorsqu’il s’agit d’associer plusieurs fonctions de commande et de protection au sein d’un même ensemble. Pour l’installateur comme pour le mainteneur, cela simplifie l’organisation du tableau et la continuité de gamme.

Protection IP2X et conception pensée pour l’usage en tableau

Destiné à être installé dans un tableau de distribution, ce contacteur bénéficie d’un indice de protection IP2X sur son enveloppe. Cette caractéristique participe à un usage adapté à l’appareillage modulaire et à son environnement de pose. Pour un projet de commande de charge en 230V avec contacts bipolaires à fermeture, ce contacteur de puissance 25A constitue un choix pertinent lorsque l’on recherche un appareil modulaire compact, clair à intégrer et pratique à exploiter.
