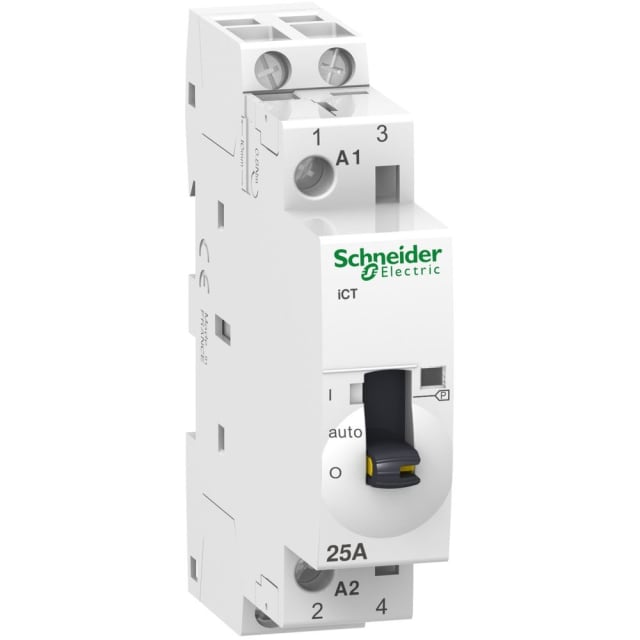

Contacteur modulaire 25A 2P 230V 2NO manuel A9C21732

Contacteur modulaire 25A 2P 230V 2NO pour la commande de circuits

Ce contacteur modulaire Acti9 iCT en 25 A est conçu pour assurer la commande à distance de circuits électriques dans le tableau. En version 2 pôles avec 2 contacts normalement ouverts, il convient aux applications de pilotage nécessitant une ouverture et une fermeture nettes via une bobine 230 à 240 V AC. Il trouve naturellement sa place pour la commande de chauffage, ventilation, éclairage ou autres charges compatibles, avec un format modulaire adapté à l’intégration en coffret.

Configuration 2NO adaptée aux usages courants en habitat et petit tertiaire

Avec ses 2 contacts à fermeture, ce modèle permet de commuter un circuit bipolaire ou de piloter simultanément deux voies selon l’architecture de l’installation. Son courant de service assigné de 25 A en fait une solution pertinente pour les charges résistives courantes, tandis que sa tension assignée d’emploi de 250 V AC et sa commande en 230 à 240 V AC facilitent son intégration dans les installations de commande standards. C’est un choix cohérent lorsque l’on recherche un contacteur modulaire compact pour automatiser un équipement sans recourir à un appareillage plus encombrant.

Commande manuelle intégrée pour plus de souplesse à l’exploitation

La présence d’un coulisseau pour enclenchement manuel apporte un vrai confort d’usage lors des phases de test, de maintenance ou de mise en service. Cette commande manuelle permet de vérifier rapidement le comportement du circuit commandé sans dépendre immédiatement de l’automatisme externe. Dans une armoire ou un tableau électrique, ce détail est particulièrement utile pour gagner du temps lors du diagnostic ou pour forcer temporairement le fonctionnement d’un équipement de service.

Format modulaire compact pour tableau électrique

Ce contacteur se distingue par un encombrement réduit avec une largeur d’un module et une profondeur totale de 43,5 mm. Ce format compact facilite son implantation dans les tableaux où l’espace disponible est compté, notamment en rénovation, en extension de coffret ou dans les ensembles nécessitant plusieurs fonctions côte à côte. Le montage sur rail DIN permet une pose simple et propre dans un environnement modulaire cohérent avec le reste de l’appareillage de tableau.

Compatible avec les auxiliaires et extensions de la gamme Acti9

Ce modèle a été pensé pour s’intégrer dans l’écosystème modulaire Acti9. La possibilité d’ajouter des dispositifs supplémentaires permet d’adapter plus finement la commande selon les besoins de l’installation. Pour l’installateur, cela signifie une meilleure continuité de gamme dans le tableau, avec une logique d’accessoirisation pratique pour faire évoluer la fonction de commande sans changer toute l’architecture existante.

Capacité de commutation adaptée à l’éclairage et aux charges de service

Ce contacteur modulaire peut être utilisé sur différentes charges d’éclairage selon leur nature. Les données disponibles indiquent une charge maximale de 2850 W pour lampe à incandescence, 1200 VA pour lampe fluorescente et jusqu’à 2400 VA en montage duo. Ces valeurs sont utiles pour sélectionner un appareillage cohérent avec la charge réellement commandée et éviter le surdimensionnement inutile. Dans une installation de gestion d’éclairage ou d’équipements annexes, cela permet de cibler un produit techniquement adapté et lisible dès la préparation du tableau.

Protection et intégration en coffret

Avec un indice de protection IP20 sur l’appareil, ce contacteur est destiné à être installé dans un tableau ou un coffret assurant la protection adaptée à son environnement. Il s’intègre ainsi dans une distribution modulaire propre, en conservant un accès simple aux organes de commande tout en restant compatible avec les exigences habituelles d’un appareillage de tableau. Pour un projet neuf ou une remise à niveau d’installation, ce type de contacteur modulaire 25A 2P 230V constitue une solution claire pour piloter un circuit de façon centralisée et ordonnée.
