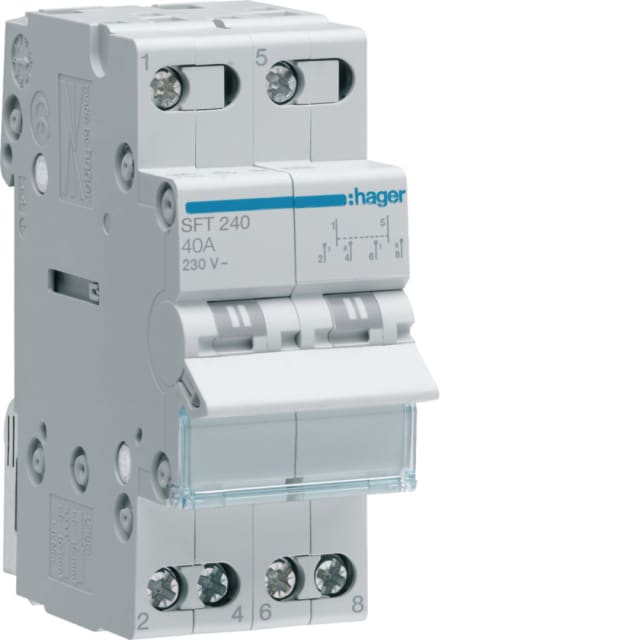

Inverseur modulaire 2 pôles 40A I-0-II SFT240

Inverseur modulaire 2 pôles 40A pour commutation manuelle I-0-II

L’inverseur modulaire SFT240 est conçu pour assurer une commutation manuelle claire entre deux positions d’alimentation, avec une position centrale 0 pour l’isolement. Sa configuration I-0-II permet de basculer d’une source à une autre de façon simple et lisible, tout en gardant une commande directe en façade. Ce format est particulièrement adapté aux tableaux électriques où la sélection d’une alimentation doit rester visible, accessible et parfaitement maîtrisée.

Configuration 2 pôles avec point commun amont

Ce modèle fonctionne en 2 pôles avec point commun en partie amont, conformément à la désignation du produit. Il convient aux applications de commutation nécessitant deux voies commutées avec un schéma de fonctionnement net, sans contact à fermeture ni contact à ouverture dédiés, mais avec 2 contacts sous forme de commutateurs. Cette architecture répond aux besoins d’inversion de source ou de sélection de circuit dans un encombrement réduit et cohérent avec un appareillage modulaire de tableau.

Calibre 40 A et utilisation en tension AC 230 V

Avec un courant nominal de 40 A et une tension de dimensionnement de 230 V en courant alternatif, cet inverseur modulaire est dimensionné pour des usages de commande et de distribution nécessitant une coupure manuelle franche dans des installations basse tension. Il s’intègre dans une logique de sélection d’alimentation ou de commutation entre deux arrivées, tout en conservant un format compact et une lecture immédiate de la position active.

Format modulaire 2 modules pour intégration en tableau

Sa largeur de 2 unités de division facilite son implantation dans un coffret ou un tableau électrique modulaire, sans mobiliser un espace excessif. Avec une profondeur totale de 70 mm, il s’adapte aux montages sur rail dans les enveloppes courantes tout en restant compatible avec les exigences d’organisation interne d’un tableau. Ce format en fait un choix pertinent lorsque l’espace disponible doit être optimisé sans renoncer à une fonction de commutation dédiée.

Commande lisible et exploitation pratique au quotidien

La présence des positions I, 0 et II rend l’usage particulièrement intuitif lors des opérations de bascule. La position centrale d’arrêt apporte un niveau de confort supplémentaire pour les phases de maintenance, de consignation fonctionnelle ou de changement de source, en permettant une coupure intermédiaire avant réenclenchement sur l’autre position. Cette logique de manœuvre est recherchée dans les installations où la continuité de service doit être gérée avec méthode.

Caractéristiques électriques adaptées à la fonction d’inversion

L’appareil présente une résistance au court-circuit Icw de 0,6 kA ainsi qu’une capacité de coupure de dimensionnement de 0,846 kA. Ces données confirment son positionnement comme inverseur modulaire de commande et de sélection, à employer dans le cadre prévu par ses caractéristiques nominales. L’absence de lampe de signalisation intégrée oriente le produit vers une fonction pure de commutation manuelle, sans ajout d’indication lumineuse en façade.

Protection IP20 et intégration dans un environnement de tableau

Avec un indice de protection IP20, cet inverseur est destiné à être installé dans un ensemble assurant la protection adaptée de l’utilisateur et de l’appareillage. Il trouve naturellement sa place dans les coffrets et tableaux de distribution, au sein d’une architecture modulaire ordonnée. Pour un projet de commutation manuelle entre deux circuits ou deux sources en 2 pôles, ce modèle 40 A constitue une solution claire, compacte et techniquement bien identifiée.
