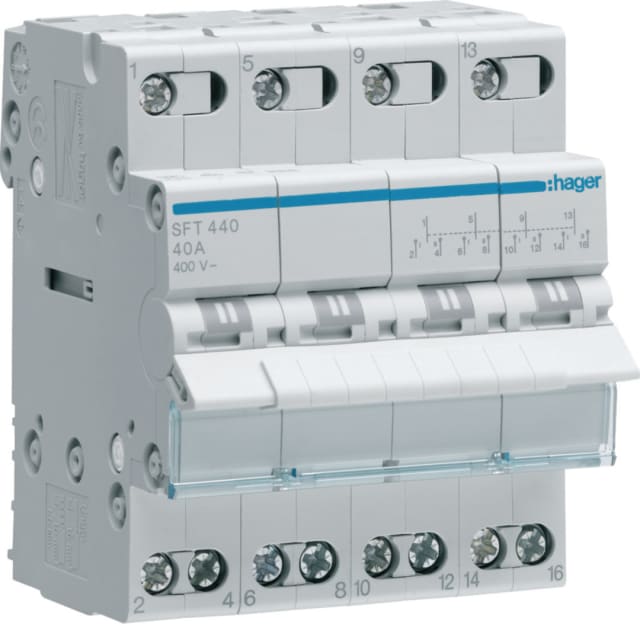

Inverseur modulaire 4 pôles 40A I-0-II point commun SFT440

Inverseur modulaire 4 pôles 40A pour commutation I-0-II en tableau

Cet inverseur modulaire 4 pôles 40A est conçu pour réaliser une commutation manuelle claire entre deux positions d’alimentation avec position centrale 0. Sa fonction I-0-II permet de sélectionner une source, d’isoler le circuit au centre, puis de basculer vers une seconde source selon le besoin. Son format modulaire facilite son intégration dans un tableau électrique lorsque l’on recherche un appareil de commutation compact, lisible et adapté à une installation en courant alternatif.

Configuration 4 pôles avec point commun amont

Sa conception 4 pôles convient aux installations nécessitant la commutation simultanée de plusieurs conducteurs. Le point commun amont simplifie l’organisation du câblage dans les configurations prévues pour une arrivée commune en partie supérieure. Cette architecture est particulièrement pertinente pour les applications de transfert manuel où la cohérence du schéma de raccordement et la lisibilité en coffret sont essentielles.

Calibre 40 A et tension assignée 400 V pour usages de distribution

Avec un courant nominal de 40 A et une tension de dimensionnement de 400 V en AC, cet inverseur modulaire répond aux besoins de commutation manuelle dans des environnements de distribution et de protection. Il permet d’assurer le basculement de circuits dans le respect des caractéristiques prévues pour ce modèle, tout en conservant un encombrement réduit de 4 modules. C’est un choix adapté lorsque l’on souhaite un appareil dimensionné pour des intensités courantes en tableau modulaire.

Commande manuelle simple avec 3 positions stables

La manœuvre I-0-II offre une lecture immédiate de l’état de commutation. La position I active une première voie, la position 0 place l’installation en coupure, et la position II sélectionne la seconde voie. Ce fonctionnement à 3 positions stables apporte une utilisation directe et sans ambiguïté, utile pour les opérations de basculement manuel et les besoins d’isolement temporaire lors d’interventions ou de changements de source.

Encombrement 4 modules et intégration pratique dans l’armoire

Grâce à sa largeur de 4 unités de division et à sa profondeur totale de 71 mm, cet inverseur trouve facilement sa place dans les tableaux et coffrets modulaires. Son gabarit permet de préserver l’espace disponible pour les autres appareillages de protection, de commande ou de distribution. Cette compacité est un avantage concret pour garder un tableau ordonné, particulièrement dans les installations où chaque module compte.

Caractéristiques de contact et usage en commutation

Ce modèle fonctionne comme un inverseur avec 4 contacts de type commutateur, sans contact à ouverture dédié ni contact à fermeture dédié. Cette configuration correspond à un appareil pensé pour la sélection d’un circuit vers un autre, plutôt que pour une fonction de signalisation ou de commande auxiliaire. L’absence de lampe de signalisation confirme une approche sobre, centrée sur la fonction de commutation mécanique en façade.

Protection IP20 et informations utiles pour le choix du bon appareil

Avec un indice de protection IP20, cet inverseur modulaire est destiné à être installé dans son environnement de tableau ou de coffret adapté. Sa résistance au court-circuit Icw de 0,6 kA et sa capacité de coupure de dimensionnement de 0,846 kA apportent les repères techniques utiles pour valider sa bonne adéquation au projet. Pour un besoin de commutation manuelle I-0-II en 4 pôles, 40 A et 400 V, ce modèle constitue une solution claire et précise pour équiper un tableau électrique avec un appareil modulaire dédié à la sélection de source.
