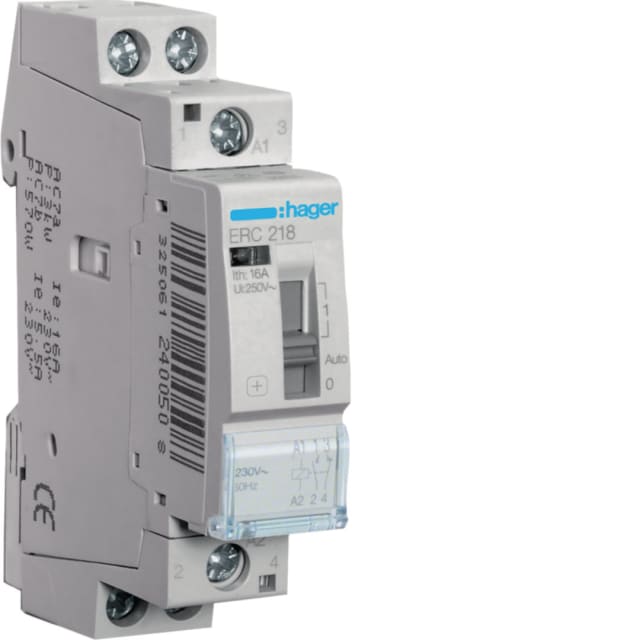

Relais de commande 2x16A 230V 1NO+1NF ERC218

Relais de commande modulaire 230 V pour pilotage de circuits jusqu’à 16 A

Le relais de commande ERC218 est conçu pour la commutation de circuits en 230 V AC avec un courant de service nominal de 16 A. Sa configuration 1NO + 1NF permet de disposer à la fois d’un contact à fermeture et d’un contact à ouverture, ce qui le rend particulièrement adapté aux fonctions de commande, de report d’état ou d’asservissement dans un tableau électrique modulaire. Son format compact en 1 module facilite son intégration lorsque l’espace disponible dans le coffret doit être optimisé.

Configuration 1NO + 1NF pour des commandes polyvalentes

Avec un contact normalement ouvert et un contact normalement fermé, ce relais de contrôle répond à de nombreux besoins d’automatisme simple en habitat, tertiaire ou petit environnement technique. Cette combinaison de contacts est utile pour piloter simultanément une charge et une information de retour, ou pour gérer une logique de fonctionnement nécessitant deux états de sortie complémentaires. Sa tension de commande de 230 V AC simplifie aussi le raccordement dans les installations utilisant cette alimentation de commande.

Format 1 module pour intégration propre dans le tableau

Grâce à sa largeur de 1 unité de division et à sa profondeur totale de 60 mm, ce relais de commande s’installe facilement dans les tableaux et coffrets modulaires. Ce faible encombrement permet de conserver une implantation claire et rationnelle des appareillages de distribution et de commande. C’est un choix pertinent pour les armoires où chaque module compte, notamment lors d’une rénovation, d’une extension de tableau ou de l’ajout d’une fonction de commande dédiée.

Adapté au pilotage de charges d’éclairage

L’ERC218 peut être utilisé pour la commutation de différents types de charges d’éclairage dans le respect de ses valeurs assignées. Il accepte jusqu’à 1100 W en lampes à incandescence, 570 VA en lampes fluorescentes, 1200 VA en fluorescent en montage duo et 490 VA en fluorescent avec compensation en parallèle. Ces données permettent de sélectionner le bon relais pour un usage précis, en particulier dans les circuits d’éclairage commandés depuis le tableau, où la maîtrise de la charge admissible est essentielle pour une installation cohérente.

Commande manuelle intégrée pour les besoins d’exploitation

Ce modèle dispose d’un coulisseau pour enclenchement manuel. Cette fonction est particulièrement pratique pour les opérations de test, de mise en service ou de maintenance, lorsque l’on souhaite agir localement sur le relais sans dépendre immédiatement de la commande externe. Dans un environnement technique, cette possibilité apporte un réel confort d’intervention pour vérifier le comportement du circuit commandé ou valider rapidement un câblage.

Compatibilité avec accessoires et extensions

Le relais accepte des dispositifs supplémentaires, ce qui ouvre la voie à des compléments de montage selon l’architecture du tableau. Cette évolutivité est intéressante lorsque l’installation nécessite une adaptation progressive, par exemple pour enrichir la signalisation, compléter la commande ou ajuster certaines fonctions périphériques autour de l’appareillage modulaire. Pour un installateur, cela contribue à conserver une base de montage homogène au sein du tableau électrique.

Caractéristiques techniques utiles pour bien choisir

Ce relais de commande fonctionne en tension alternative, aussi bien pour la tension de service que pour la tension de manœuvre, avec une valeur nominale de 230 V. Il présente un indice de protection IP2X et une catégorie d’utilisation AC-7a/AC-7b selon EN IEC 60947-4-1, adaptée aux usages de commande de charges courantes. L’appareil n’est pas annoncé comme sans bourdonnement et ne dispose pas de fonction jour/nuit, ce qui permet de le positionner clairement sur des applications de commande modulaires directes, simples et efficaces.
