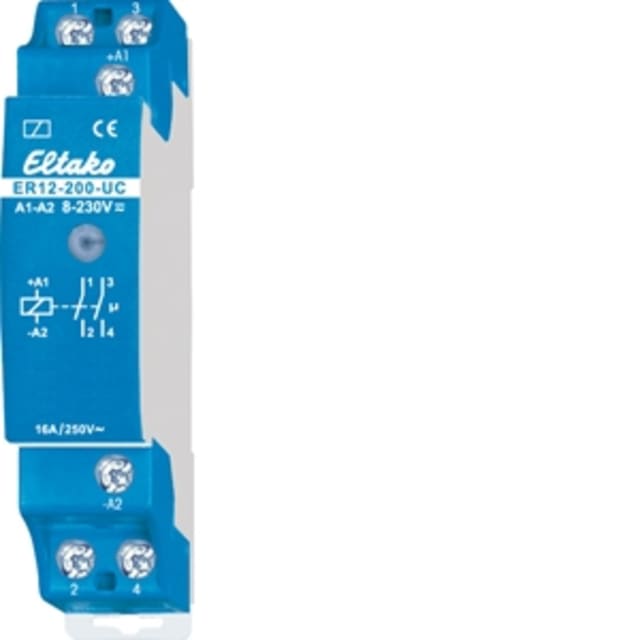

Relais de commande modulaire 16A 2 NO ER12-200-UC

Relais de commande modulaire 16A 2 NO pour tableau électrique

Le relais de commande modulaire ER12-200-UC est conçu pour la commutation de circuits depuis un tableau électrique, avec un courant nominal de 16 A et 2 contacts à fermeture. Son format compact sur 1 module facilite son intégration dans les rangées d’appareillage modulaire, tout en apportant une solution propre pour piloter des charges d’éclairage ou d’autres circuits commandés.

Commande universelle AC/DC pour une grande souplesse d’intégration

Ce relais accepte une tension de commande large de 12 à 230 V en AC/DC, ce qui simplifie fortement le choix du matériel de commande en rénovation comme en installation neuve. Cette plage de commande universelle permet de l’associer plus facilement à différents organes de pilotage sans multiplier les références, avec un fonctionnement de type semi-électronique adapté aux besoins de commande modulaires.

Deux contacts à fermeture pour piloter efficacement les circuits

Avec ses 2 contacts NO, ce relais de commande modulaire est particulièrement adapté aux applications où l’on souhaite établir l’alimentation de un ou plusieurs circuits au moment de la commande. Cette configuration convient bien aux usages d’éclairage, d’automatismes simples ou de commandes auxiliaires, avec des contacts libres de potentiel permettant une intégration plus polyvalente dans l’architecture de l’installation.

Montage sur rail DIN en largeur 1 module

Prévu pour un montage sur barre DIN, le ER12-200-UC s’intègre facilement dans un coffret ou une armoire de distribution. Sa largeur de 1 unité de division est un avantage concret lorsque l’espace disponible est limité dans le tableau. Avec une profondeur totale de 58 mm, il reste adapté aux montages modulaires courants tout en conservant un encombrement maîtrisé.

Adapté à la commande de charges d’éclairage

Ce relais est dimensionné pour des charges d’éclairage courantes, avec une charge maximale de 2000 W pour les lampes à incandescence et jusqu’à 1000 VA pour les lampes fluorescentes. Il prend également en compte les configurations en montage duo jusqu’à 1000 VA ainsi que les charges fluorescentes à compensation parallèle jusqu’à 500 VA. Cela en fait une solution pertinente pour la commande centralisée ou déportée de circuits lumineux dans le résidentiel, le tertiaire ou les locaux techniques.

Commutation optimisée pour un usage modulaire technique

Sa conception semi-électronique est pensée pour la commande modulaire avec une logique de commutation moderne. Le produit est également associé à une technologie de coupure au passage par zéro selon le mode de raccordement prévu par le fabricant, un point intéressant pour les applications de commutation d’éclairage. Pour les charges avec facteur de puissance à cos phi 0,6, le courant de coupure maximal est de 4 A, ce qui aide à choisir le bon relais selon la nature réelle de la charge commandée.

Un choix pertinent pour les installations compactes et bien organisées

Le relais de commande modulaire 16A 2 NO ER12-200-UC répond aux besoins des installateurs recherchant un appareillage modulaire compact, simple à intégrer et techniquement cohérent pour les tableaux de distribution. Sa combinaison entre format 1 module, commande universelle AC/DC, 2 contacts à fermeture et aptitude à la commande de charges d’éclairage en fait une référence intéressante pour structurer proprement les fonctions de commande dans un tableau électrique.
