Relais de commande électronique modulaire pour pilotage d’éclairage et de charges

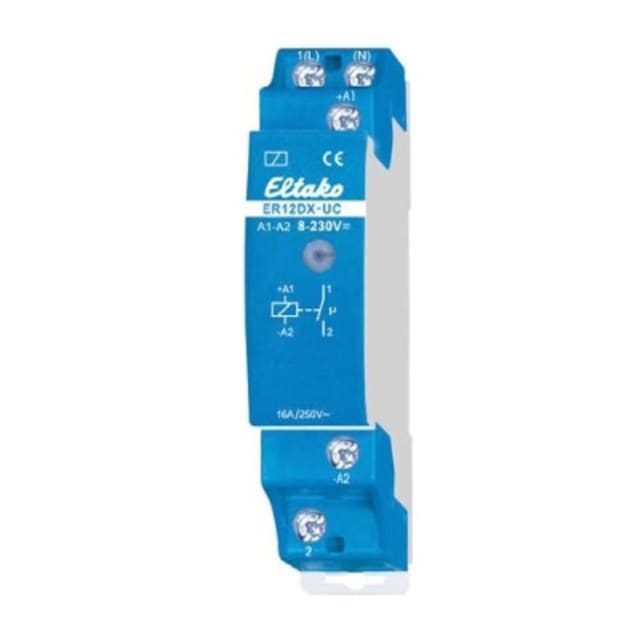

Le relais de commande électronique 1 contact 16A ER12DX-UC est conçu pour la commutation de circuits depuis un tableau électrique sur barre DIN. Son format modulaire en 1 unité de division facilite son intégration dans les coffrets lorsque l’espace disponible doit être optimisé. Il convient particulièrement aux commandes d’éclairage, aux automatismes simples et aux applications de commande nécessitant un contact de travail 16 A avec sortie libre de potentiel.

Commande universelle AC/DC pour une grande souplesse d’intégration

Ce modèle accepte une tension de commande de 8 à 230 V en AC/DC, ce qui simplifie fortement le choix en rénovation comme en installation neuve. Cette large plage de commande permet de l’associer à différents organes de pilotage sans multiplier les références. Son alimentation en 250 V AC et son fonctionnement semi-électronique apportent une commande nette et adaptée aux usages de distribution modulaire.

1 contact à fermeture 16 A pour la commutation de charges courantes

Le relais ER12DX-UC dispose d’un contact à fermeture unique, sans contact à ouverture ni commutateur, pour une logique de commande claire et directe. Son courant nominal de 16 A le rend adapté à de nombreux circuits usuels. Il peut commuter des charges d’éclairage avec des valeurs utiles en exploitation, notamment jusqu’à 2000 W en lampes à incandescence et jusqu’à 1000 VA en lampes fluorescentes, y compris en montage duo, avec 500 VA en compensation parallèle.

Solution adaptée aux tableaux électriques compacts

Prévu pour un montage sur barre DIN, ce relais modulaire s’installe facilement dans les tableaux de répartition et armoires de commande. Sa largeur de 1 module permet de conserver une implantation propre et rationnelle, tandis que sa profondeur totale de 58 mm favorise son intégration dans les enveloppes modulaires courantes. C’est un choix pertinent lorsqu’il faut ajouter une fonction de commande sans alourdir l’encombrement du tableau.

Commutation précise pour circuits de commande et d’éclairage

Grâce à son contact de travail libre de potentiel, ce relais de commande électronique peut être utilisé pour piloter un circuit indépendamment de la commande appliquée. Cette configuration est recherchée pour les circuits d’éclairage, les commandes déportées et certaines fonctions de relais d’interface. Le courant de coupure maximal de 4 A à cos phi 0,6 apporte une information utile pour les charges présentant une composante inductive ou un facteur de puissance moins favorable.

Lecture simple des caractéristiques utiles à l’installation

Ce relais modulaire se distingue par une architecture pensée pour aller à l’essentiel : une alimentation en courant alternatif 250 V, une commande universelle AC/DC, une fréquence de commande 50 Hz et un seul contact à fermeture pour un comportement lisible au câblage comme à l’exploitation. Ce positionnement en fait une référence adaptée lorsque l’on recherche un relais de commande électronique 16 A compact, facile à intégrer et orienté vers les besoins réels du tableau électrique.

Un choix pertinent pour la modernisation des commandes modulaires

Dans le cadre d’une mise à niveau de tableau ou du remplacement d’un ancien relais de commande, l’ER12DX-UC répond aux attentes des installateurs qui souhaitent une solution modulaire claire, compatible avec de nombreuses tensions de commande et adaptée aux usages de commutation les plus fréquents. Sa conception en relais de commande électronique 1 contact 16A en fait une réponse efficace pour les installations recherchant compacité, souplesse de pilotage et bonne lisibilité fonctionnelle.
