Armoire électrique vide IP44 1100 × 800 mm FP73SN2

Un volume mural pour organiser trois champs

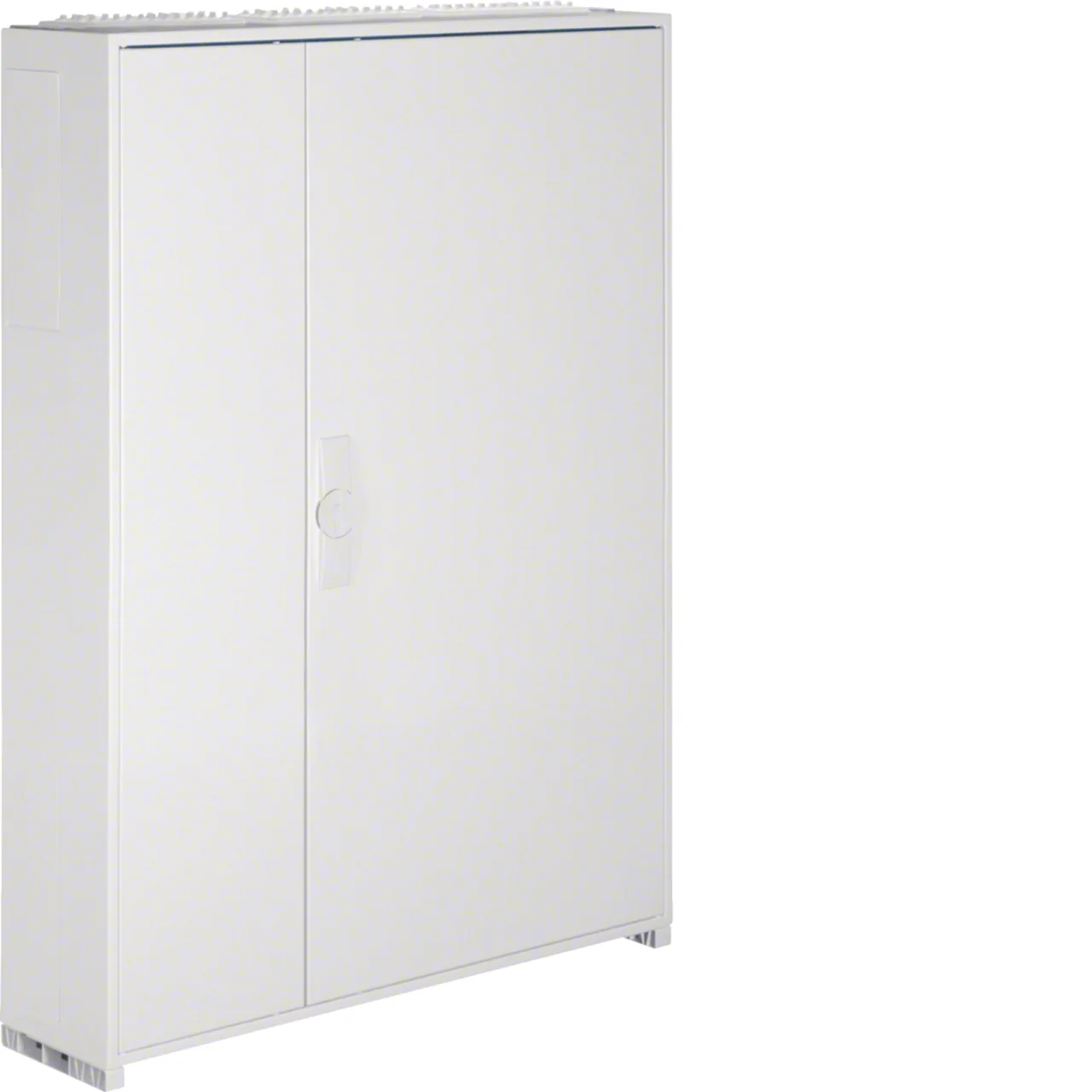

L’armoire univers vide mesure 1100 mm de hauteur, 800 mm de largeur et 205 mm de profondeur. Le fabricant indique trois champs et sept rangées dans sa configuration. Ce volume permet de préparer l’organisation du tableau, avec les éléments d’équipement compatibles choisis selon la distribution à réaliser dans le bâtiment.

Une enveloppe en acier blanc à portes pleines

L’acier thermolaqué blanc RAL 9010 constitue l’enveloppe de cette référence. La finition est mate et les portes sont opaques, pour dissimuler les équipements. La matière synthétique indiquée dans certaines données fournisseur ne correspond pas à la fiche Hager du FP73SN2 ; l’aspect et la construction doivent être distingués.

IP44 et classe II pour l’installation prévue

L’indice IP44 caractérise la protection de l’armoire et la classe II sa conception isolée. La résistance aux chocs est annoncée IK09. Ces propriétés concernent l’enveloppe dans les conditions de montage prescrites ; l’ajout d’équipements et d’entrées de câbles doit préserver les protections attendues pour le tableau terminé.

Un montage mural réservé à l’intérieur

La fixation est prévue au mur. Le fabricant indique explicitement que cette référence n’est pas adaptée à l’extérieur, malgré son indice IP44. Le choix de l’emplacement doit donc tenir compte de cette limite et de l’espace nécessaire à l’ouverture des portes, au câblage et à l’intervention sur les équipements.

Préparer les entrées et les équipements compatibles

Six ouvertures pour plaques de bride sont annoncées dans la configuration de l’armoire. L’enveloppe est livrée vide et ne doit pas être confondue avec un tableau précâblé. Les supports, appareils, raccordements et obturations se choisissent selon le système univers compatible et la composition électrique prévue pour cette installation.
