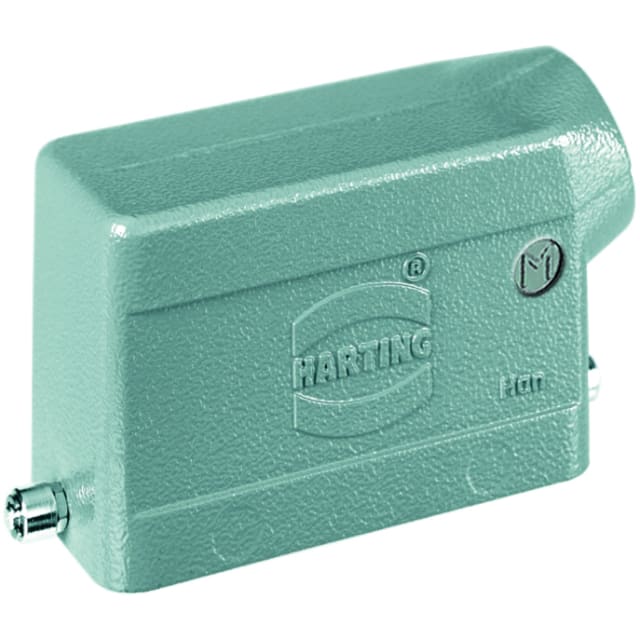

Capot de connecteur industriel taille 10B entrée M20

Capot de connecteur industriel 10B à entrée latérale M20 pour intégration machine

Ce capot de connecteur industriel taille 10B est conçu pour les interfaces de connexion machine nécessitant un encombrement réduit et une arrivée de câble latérale. Sa construction basse facilite l’intégration dans les zones où la hauteur disponible est limitée, tout en conservant une implantation adaptée aux ensembles de connectique industrielle de format 10B. L’entrée 1x M20 permet de préparer un câblage propre et cohérent sur de nombreuses applications d’automatisme, d’équipement industriel et d’armoire déportée.

Corps en aluminium revêtu pour une enveloppe mécanique compacte

Le boîtier de fiche est réalisé en aluminium avec revêtement poudre, dans une finition grise sobre et technique. Cette conception associe rigidité mécanique, tenue adaptée aux environnements d’exploitation courants et bon niveau de protection de l’enveloppe une fois montée. Le format 72,6 x 57 x 57 mm reste pertinent pour les montages où l’on recherche un capot robuste sans surdimensionner la connectique.

Entrée latérale M20 pratique pour orienter le câble sans contrainte inutile

La disposition latérale de l’alimentation des câbles est particulièrement intéressante lorsque la sortie droite n’est pas souhaitable ou lorsque le cheminement doit longer une paroi, un châssis ou une structure machine. Le filetage métrique M20 pour le montage du serre-câbles laisse le choix du presse-étoupe adapté à l’installation, puisque le capot est livré sans presse-étoupe. Cela permet d’ajuster précisément l’accessoire de passage de câble selon le diamètre extérieur, la souplesse du câble et les contraintes de pose.

Verrouillage par poignée longitudinale pour un accouplement clair et fonctionnel

Le système de verrouillage par poignée longitudinale, avec étrier positionné en partie inférieure, convient aux montages recherchant un geste de fermeture simple et une bonne lisibilité mécanique lors de l’accouplement. Cette configuration favorise une connexion ordonnée entre les éléments du connecteur et s’intègre naturellement dans les ensembles de connectique machine où l’accessibilité se fait par l’avant ou par le côté.

Protection IP65 une fois monté pour les environnements industriels courants

Une fois l’ensemble correctement monté, ce capot atteint un niveau de protection IP65. Il convient ainsi aux applications où l’enveloppe doit limiter l’entrée de poussières et résister aux projections d’eau dans les conditions prévues par l’installation. C’est un point important pour les raccordements exposés autour des machines, convoyeurs, postes techniques ou équipements de production, à condition de respecter les composants compatibles et les conditions de montage associées.

Plage de température étendue pour les contraintes d’exploitation

Avec une température de service de -40 à +125 °C, ce capot peut être envisagé sur des installations soumises à de fortes variations thermiques. Cette amplitude aide à sécuriser le choix du boîtier dans des environnements industriels où les démarrages à froid, les échauffements liés au process ou les ambiances techniques soutenues imposent une enveloppe adaptée à des conditions de fonctionnement étendues.

Un choix pertinent pour composer un connecteur industriel 10B sans ajouter d’options inutiles

Ce modèle va à l’essentiel : pas de clapet, pas de manchon, pas de joint d’étanchéité intégré, pas d’exécution CEM et une seule entrée de conducteur. Il s’adresse donc aux montages où l’utilisateur souhaite configurer son ensemble de connexion de manière ciblée, sans intégrer d’éléments superflus. Pour une boutique de matériel électrique, c’est une solution cohérente pour les professionnels qui savent précisément quel type de capot 10B à entrée M20 ils doivent associer à leur embase, à leur insert et à leur accessoirisation de câble.
