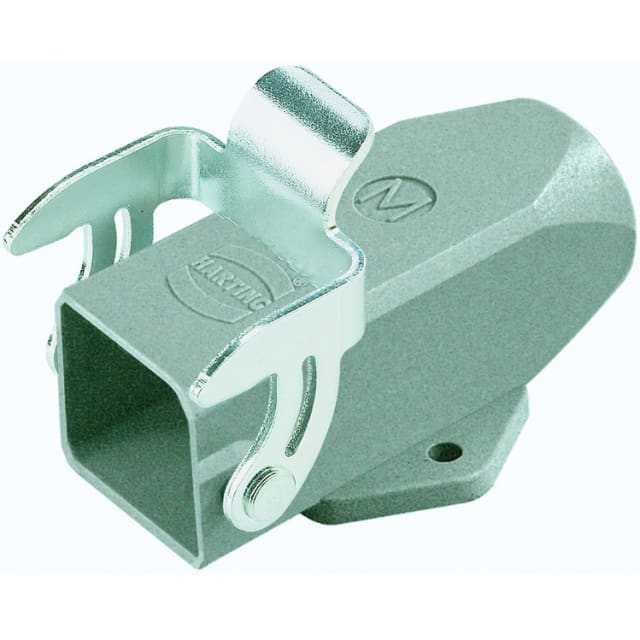

Boîtier embase mural Han 3A entrée supérieure M20 19200031252

Boîtier embase mural Han 3A pour connectique industrielle compacte

Ce boîtier embase mural Han 3A à entrée supérieure M20 est conçu pour la réalisation de connexions industrielles compactes sur machine, coffret ou équipement technique. Son format 3A permet d’intégrer une interface de connexion robuste dans un encombrement réduit, particulièrement adapté aux applications où l’espace d’installation doit rester maîtrisé tout en conservant une mise en œuvre claire et accessible.

Entrée supérieure M20 pratique pour un câblage ordonné

La sortie de câble en partie haute avec filetage métrique M20 facilite l’arrivée du câble dans l’axe du boîtier et contribue à une implantation propre sur paroi. Cette configuration est bien adaptée aux montages où le cheminement du câble doit rester vertical ou dégagé au-dessus de l’embase. Le boîtier est livré sans presse-étoupe, ce qui permet de sélectionner l’accessoire de serrage le plus pertinent selon le diamètre du câble et les contraintes de pose.

Construction en zinc revêtu de poudre pour environnement technique

Le corps du boîtier est réalisé en zinc avec revêtement poudré gris. Cette conception convient aux usages industriels courants recherchant une enveloppe métallique compacte et soignée pour la protection de l’interface de connexion. La finition poudrée participe à une bonne tenue de surface et s’intègre facilement dans des ensembles machines, armoires auxiliaires ou installations techniques nécessitant un appareillage discret et fonctionnel.

Verrouillage longitudinal simple et accès bien maîtrisé

Ce modèle est équipé d’un verrouillage par poignée longitudinale avec étrier positionné en partie inférieure. Cette disposition permet une fermeture nette et une manipulation directe lors des opérations de raccordement, de maintenance ou de remplacement de l’insert compatible. Pour l’intégrateur comme pour le mainteneur, ce type de verrouillage offre une lecture immédiate de la position d’ouverture et de fermeture du boîtier.

Boîtier de socle fermé en partie basse pour montage mural

Il s’agit d’un boîtier de socle à fond fermé, pensé pour une fixation sur support mural ou sur surface d’équipement. Cette exécution convient lorsque la connexion doit être ramenée proprement sur une face de machine ou un bâti, sans traversée inférieure. Avec ses dimensions compactes de 40 mm de largeur, 26,2 mm de hauteur et 26,5 mm de profondeur, il trouve facilement sa place dans des zones d’installation réduites.

Protection IP44 montée et plage de température étendue

Une fois monté, ce boîtier atteint un indice de protection IP44, adapté aux environnements où la connexion doit être protégée contre l’introduction de corps solides de taille suffisante et contre les projections d’eau. Sa plage de température de service de -40 à +125 °C permet son emploi dans des contextes techniques exposés à de fortes variations thermiques, en intérieur comme dans des zones d’exploitation exigeantes.

Un choix pertinent pour assemblages Han 3A en matériel industriel

Ce boîtier embase mural Han 3A entrée supérieure M20 s’adresse aux professionnels recherchant une solution compacte pour la connectique machine et les assemblages industriels de petite taille. Il convient particulièrement pour constituer une interface de raccordement propre, accessible et cohérente avec les configurations Han 3A, dans des applications de câblage d’équipements, de sous-ensembles automatisés ou de raccordements de terrain nécessitant un boîtier mural métallique à entrée haute.
