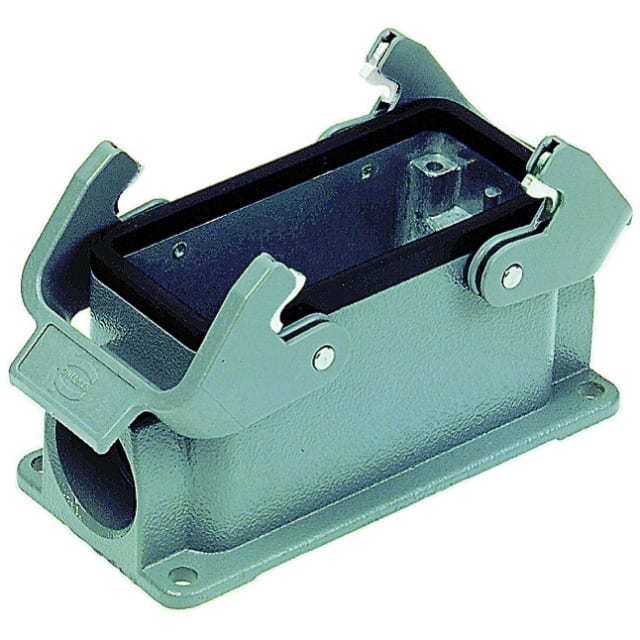

Embase à montage en surface 16B entrée latérale 2x M25

Embase à montage en surface 16B pour connectique industrielle compacte

Cette embase à montage en surface format 16B est conçue pour la réalisation de connexions industrielles robustes sur machine, armoire ou équipement. Son exécution en boîtier de socle avec entrée latérale facilite l’intégration dans les environnements où le passage des câbles doit rester maîtrisé, tout en conservant un encombrement contenu grâce à sa construction basse. Elle s’intègre naturellement dans les ensembles de connecteurs rectangulaires industriels utilisés en automatisme, câblage machine et distribution d’énergie ou de signaux.

Entrée latérale 2x M25 pour un câblage mieux organisé

Avec ses deux entrées de conducteur en M25 sur le côté, cette embase permet de gérer proprement deux arrivées de câbles dans une même base. Cette configuration est particulièrement intéressante lorsque l’installation impose un cheminement latéral, limite la hauteur disponible ou demande une orientation précise des départs. Le montage pour serre-câbles de type métrique simplifie le choix des accessoires compatibles et favorise une implantation cohérente dans les installations industrielles standardisées.

Boîtier en aluminium avec finition poudrée pour atelier et machine

Le boîtier est réalisé en aluminium avec revêtement poudré gris, un choix apprécié pour les applications de connectique machine où l’on recherche un corps rigide, stable et adapté à un usage intensif sur équipements industriels. Cette finition contribue à une intégration propre sur les machines, bâtis et coffrets, tout en offrant une surface adaptée aux contraintes habituelles d’un environnement technique.

Verrouillage par étrier transversal en partie inférieure

Le système de fermeture par étrier transversal, positionné en partie inférieure, permet un accouplement clair et pratique avec l’élément correspondant. Ce type de verrouillage est bien adapté aux montages où l’accessibilité latérale doit rester dégagée et où l’opérateur doit pouvoir manipuler rapidement le connecteur lors des opérations de raccordement, de maintenance ou de remplacement. La configuration à double levier mentionnée sur la désignation commerciale renforce l’intérêt de cette embase pour les assemblages nécessitant une fermeture nette et stable.

Indice de protection IP65 avec joint d’étanchéité intégré

Une fois montée, cette embase atteint un indice de protection IP65, avec joint d’étanchéité présent, ce qui aide à protéger la zone de connexion contre les poussières et les projections d’eau dans de nombreuses applications industrielles. C’est un point essentiel pour préserver l’intégrité de l’interface de connexion sur machine, notamment lorsque le connecteur est exposé à un environnement d’atelier, à des projections occasionnelles ou à des zones techniques demandant une protection renforcée du raccordement.

Format bas pratique pour les zones à espace limité

Avec une hauteur de 56 mm et une profondeur de 55,8 mm, cette embase 16B adopte un profil compact qui facilite son implantation là où l’espace disponible doit être optimisé. Ce format bas convient bien aux flancs de machines, aux capots, aux bâtis ou aux zones de raccordement où il faut concilier accessibilité du connecteur et maîtrise de l’encombrement. L’entrée latérale participe également à cette logique d’intégration en évitant un départ de câble vertical plus contraignant.

Adaptée aux usages industriels avec large plage de température

Cette embase est prévue pour une température de service de -40 à 125 °C, ce qui permet son utilisation dans des contextes industriels variés, depuis les installations soumises au froid jusqu’aux environnements techniques plus exposés à la chaleur. Elle ne comporte ni presse-étoupe, ni clapet, ni manchon, ce qui laisse le choix des accessoires de câblage adaptés à la configuration finale. Pour l’installateur comme pour le mainteneur, cela en fait une base de connexion technique pertinente pour composer un ensemble conforme aux besoins réels du terrain.
