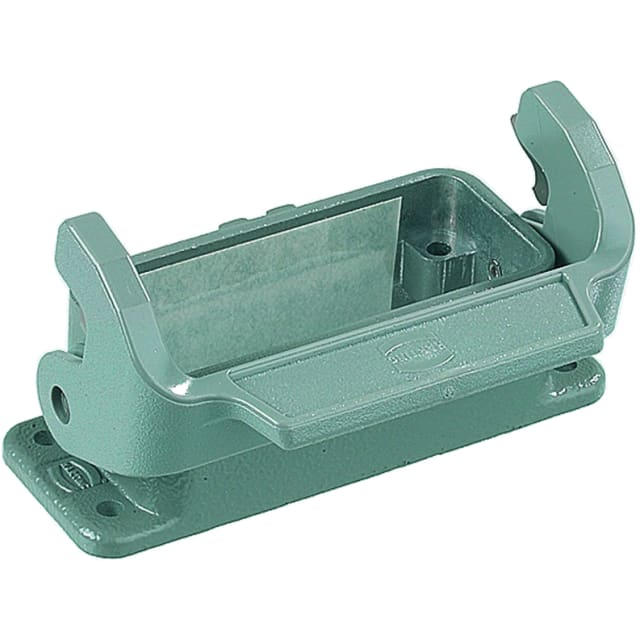

Embase de panneau Han A 10A à levier 09200100301

Embase de panneau Han A 10A pour connectique industrielle compacte

Cette embase de panneau Han A 10A à levier est conçue pour la réalisation de connexions industrielles robustes sur machine, armoire ou équipement. Son format de montage en façade permet d’intégrer proprement l’interface de connexion sur un panneau, tout en conservant un encombrement réduit grâce à sa construction basse. Elle s’adresse particulièrement aux applications où l’espace disponible autour du point de raccordement est limité.

Format bas avec verrouillage par levier longitudinal

La construction basse facilite l’intégration dans les environnements techniques compacts et simplifie l’implantation sur des ensembles mécaniques ou électriques denses. Le verrouillage par poignée longitudinale unique, positionné en partie inférieure, assure un accouplement direct avec les éléments compatibles de la gamme Han A 10A. Cette configuration est adaptée aux montages où l’on recherche une fermeture simple, accessible et stable lors des opérations de connexion et de maintenance.

Boîtier aluminium avec finition poudrée pour environnement atelier et machine

Le boîtier est réalisé en aluminium et reçoit un revêtement poudré de couleur grise. Cette conception convient bien aux usages en connectique machine, où l’on attend une protection mécanique adaptée à l’utilisation industrielle courante. La finition de surface contribue aussi à une intégration visuelle propre sur coffrets, châssis ou panneaux d’équipements, tout en conservant l’esprit technique des connecteurs rectangulaires lourds.

Protection IP65 une fois montée pour limiter l’exposition aux poussières et projections

Une fois correctement assemblée avec les composants compatibles, cette embase atteint un indice de protection IP65 à l’état monté. Elle constitue ainsi une solution pertinente pour les installations exposées aux poussières et aux projections d’eau, dans les zones de production, d’automatisme ou d’interconnexion d’équipements. La présence d’un joint d’étanchéité participe à cette protection au niveau de l’interface de montage et de connexion.

Conçue pour les ensembles Han 10A sans presse-étoupe intégré

Cette version correspond à une embase de montage sans presse-étoupe, sans serre-câble et sans clapet. Elle convient donc aux configurations où l’arrivée de câble n’est pas gérée par l’embase elle-même, mais par l’élément complémentaire de l’ensemble connecteur ou par une architecture de câblage spécifique. Ce choix est intéressant pour les montages de panneau où l’on souhaite séparer clairement la fonction d’interface fixe et la gestion du câble côté partie mobile ou capot associé.

Dimensions compactes pour intégration sur panneaux et bâtis

Avec une hauteur de 26 mm et une profondeur de 26 mm, cette embase Han A 10A se distingue par son gabarit compact. Ce faible encombrement aide à préserver l’accessibilité autour du connecteur, notamment dans les coffrets étroits, sur les platines techniques ou sur les machines où plusieurs interfaces doivent cohabiter sur une même surface. C’est un avantage concret pour les intégrateurs et câbleurs qui doivent optimiser l’espace sans changer de famille de connectique.

Plage de température étendue pour applications industrielles

Prévue pour une température de service de -40 à +125 °C, cette embase peut être utilisée dans des environnements industriels soumis à d’importantes variations thermiques. Elle répond ainsi aux besoins des installations installées en atelier, en zone technique ou sur machine, lorsque les conditions d’exploitation imposent une tenue adaptée aux ambiances froides ou chaudes. Pour un assemblage cohérent, il reste essentiel d’utiliser les inserts, capots et accessoires compatibles avec cette plage d’utilisation.
