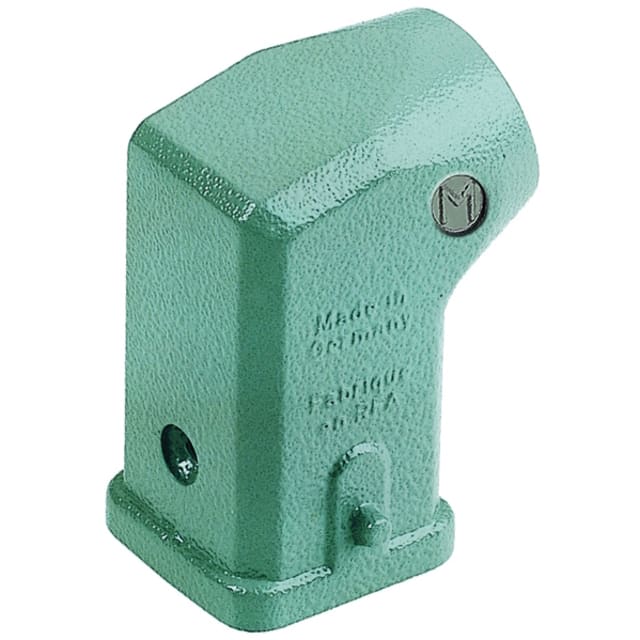

Capot de connecteur coudé entrée latérale M20 19200031640

Capot de connecteur coudé à entrée latérale M20 pour connectique industrielle compacte

Ce capot de connecteur coudé à entrée latérale M20 est conçu pour les applications de connectique machine nécessitant un encombrement maîtrisé et une sortie de câble bien orientée. Son format taille 3 A convient aux ensembles compacts où l’intégration mécanique doit rester propre et fonctionnelle. La sortie latérale facilite le guidage du câble dans les armoires, coffrets, machines et sous-ensembles industriels lorsque l’espace au-dessus du connecteur est limité.

Boîtier de fiche en zinc moulé avec finition poudre gris

Le corps est réalisé en zinc moulé, avec un revêtement boîtier poudré de couleur grise RAL 7037. Cette conception apporte une structure métallique adaptée aux environnements industriels et à l’assemblage de connecteurs rectangulaires normalisés de la gamme correspondante. La finition poudrée participe à une présentation homogène du capot dans les installations techniques et les équipements de production.

Entrée de câble 1 x M20 latérale pour un montage clair et efficace

Le capot dispose d’une seule entrée de câble en montage métrique M20, positionnée latéralement. Cette configuration est particulièrement utile pour orienter le départ de câble sans contrainte verticale, simplifier le cheminement dans les passages étroits et limiter les efforts de courbure au voisinage du connecteur. Le produit est livré sans presse-étoupe, ce qui permet de choisir l’accessoire le plus adapté au diamètre réel du câble et au niveau d’étanchéité recherché sur l’installation.

Verrouillage par poignée longitudinale avec étrier en partie inférieure

Le système de fermeture repose sur une poignée longitudinale avec position d’étrier en partie inférieure. Cette architecture facilite l’accouplement et le maintien du connecteur dans les montages courants de machine, tout en conservant une manipulation simple lors des opérations de raccordement ou de maintenance. Ce type de verrouillage convient aux ensembles où l’on recherche une fermeture directe et accessible, sans multiplier les organes de manœuvre.

Indice de protection IP44 en montage, évolutif avec accessoire adapté

En configuration montée, ce capot offre un indice de protection IP44. Il constitue ainsi une solution adaptée aux installations où le connecteur doit être protégé contre les corps solides de taille courante et les projections d’eau. Comme le produit est sans joint d’étanchéité et sans vis d’étanchéité intégrée, il laisse la possibilité d’adapter le montage selon le niveau de protection final visé avec les composants complémentaires appropriés.

Plage de température étendue pour les environnements techniques

Avec une température de service de -40 à +125 °C, ce capot de connecteur peut être intégré dans des applications soumises à des écarts thermiques importants. Cette plage étendue le rend pertinent pour de nombreux équipements industriels, zones techniques et machines exposées à des ambiances froides ou à un échauffement de fonctionnement. Il convient ainsi aux montages où la tenue thermique du capot fait partie des critères de sélection.

Dimensions compactes pour intégration en machine et en coffret

Avec une largeur de 33,4 mm, une hauteur de 28 mm et une profondeur de 54 mm, ce capot conserve un gabarit compact qui facilite son intégration dans les espaces restreints. Ce format est intéressant pour la connectique industrielle embarquée, les interfaces de commande, les petits coffrets et les liaisons machine où chaque millimètre compte. L’absence de clapet, de manchon et de presse-étoupe permet également de configurer l’ensemble au plus près du besoin réel de l’installation.
