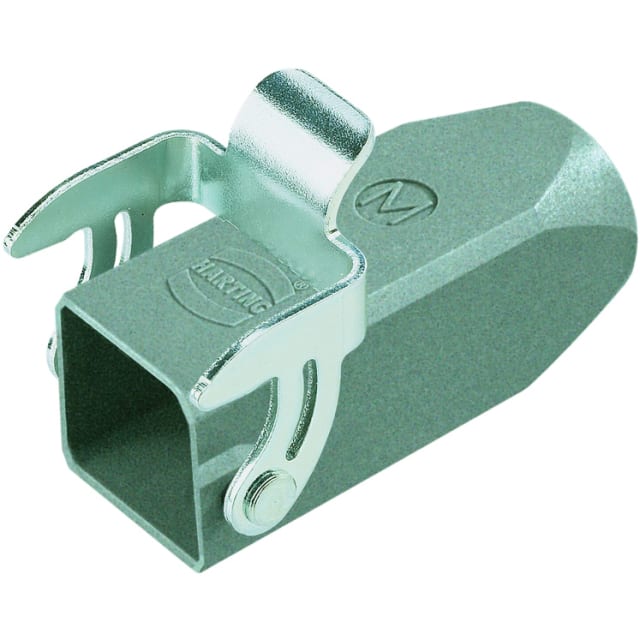

Capot de connecteur Han 3A sortie haute M20 19200031750

Capot de connecteur Han 3A à sortie haute M20 pour raccordement câble à câble

Ce capot de connecteur Han 3A à sortie haute M20 est conçu pour les assemblages industriels compacts nécessitant une connexion câble à câble dans un encombrement réduit. Son format taille 3 A convient aux configurations où l’intégration mécanique doit rester maîtrisée, tout en conservant une interface de connexion protégée et bien maintenue. La sortie verticale facilite un cheminement propre du câble lorsque l’arrivée se fait par le haut, notamment dans les armoires, machines et ensembles pré-câblés.

Boîtier d’accouplement en alliage de zinc avec finition poudre grise

Le corps du boîtier est réalisé en alliage de zinc moulé, avec revêtement peint à la poudre en coloris gris. Cette construction convient aux environnements industriels où l’on recherche un capot rigide et adapté à un usage de connectique machine. La finition poudrée apporte une surface homogène et technique, bien adaptée aux montages sur équipements, faisceaux et liaisons industrielles.

Entrée de câble métrique M20 en partie haute

Le boîtier dispose d’une seule entrée de câble en M20, positionnée en haut. Cette configuration simplifie l’orientation du raccordement lorsque le câble doit remonter ou descendre à la verticale, tout en aidant à limiter les contraintes de courbure dans les espaces restreints. L’entrée est prévue pour un montage métrique, ce qui facilite l’association avec les accessoires compatibles de passage de câble selon l’architecture retenue.

Verrouillage par levier longitudinal pour un maintien fonctionnel

Le verrouillage s’effectue par poignée longitudinale, avec étrier en partie inférieure. Cette conception permet une fermeture claire et pratique lors de l’assemblage du connecteur, tout en conservant un profil cohérent pour les installations où l’accessibilité compte. Sur une chaîne machine ou un sous-ensemble industriel, ce type de verrouillage est apprécié pour sa manipulation directe lors des opérations de montage et de maintenance.

Format compact pour intégration sur équipements industriels

Avec une hauteur de 57 mm et une profondeur de 57 mm, ce capot Han 3A se prête aux montages compacts sans alourdir l’encombrement général de la liaison. Il constitue une solution adaptée lorsque la connectique doit rester protégée et bien guidée dans un espace limité. Ce positionnement en fait un choix pertinent pour les ensembles de petite taille, les interfaces de machine et les raccordements industriels où la compacité du boîtier est un critère concret.

Protection IP44 en configuration montée et plage de service étendue

Une fois monté, ce capot offre un indice de protection IP44. Il convient ainsi aux applications où la connectique doit être protégée contre les corps solides de petite dimension et les projections d’eau. Sa température de service de -40 à +125 °C autorise son emploi dans des environnements industriels soumis à de fortes variations thermiques, que ce soit sur machine, en atelier technique ou dans des ensembles électromécaniques exposés.

Version nue à compléter selon votre configuration de raccordement

Cette version est fournie sans presse-étoupe, sans clapet, sans manchon et sans joint d’étanchéité. Elle s’adresse donc aux monteurs et intégrateurs qui souhaitent composer leur raccordement selon les contraintes réelles du terrain et les accessoires choisis séparément. Ce positionnement permet d’adapter précisément le capot de connecteur Han 3A sortie haute M20 à l’insert, au passage de câble et au niveau de finition attendus sur l’installation.
