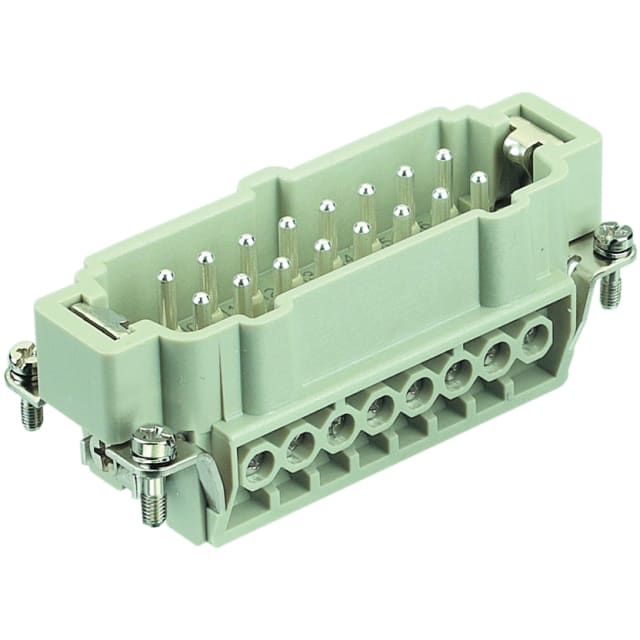

Insert mâle à vis 16 contacts taille 16B 09330162601

Insert mâle à vis 16 contacts taille 16B pour connectique industrielle compacte

Cet insert mâle à vis 16 contacts taille 16B est conçu pour l’équipement de connecteurs industriels rectangulaires dans les environnements de câblage machine et d’automatisme. Il permet d’intégrer 16 contacts de puissance dans un format 16B, avec une implantation adaptée aux ensembles de connexion nécessitant une densité de raccordement maîtrisée sans passer sur un système plus encombrant. Son exécution à broches mâles le destine aux configurations où l’insert doit s’associer à l’élément femelle correspondant dans un capot ou un embase compatible.

Raccordement à vis pratique pour conducteurs de 0,75 à 2,5 mm²

Le raccordement électrique à vis facilite le câblage sur site, la maintenance et les interventions de remplacement sans outillage spécialisé de sertissage. Cet insert accepte les conducteurs monofilares, multifilaires et souples de 0,75 à 2,5 mm², avec ou sans gaine selon le type d’âme. Cette plage de section couvre de nombreux usages en armoire, machine-outil, convoyage, distribution de signaux de puissance et liaisons d’équipements industriels. La présence d’un grillage de protection apporte un guidage utile au moment du raccordement et limite les erreurs lors de l’introduction des fils.

16 A et 500 V pour les liaisons de puissance en environnement machine

Avec un courant assigné de 16 A et une tension assignée de 500 V, cet insert répond aux besoins courants des connecteurs industriels utilisés pour l’alimentation et l’interconnexion d’équipements. Il dispose de 16 contacts de puissance et intègre également un conducteur de protection, ce qui le rend adapté aux assemblages où la continuité de terre doit être prévue directement dans la connexion. Sa tension de choc de 6 kV, sa catégorie de surtension III et son degré de pollution 3 en font une solution cohérente pour des installations techniques soumises aux contraintes électriques classiques du milieu industriel.

Matériaux adaptés aux contraintes thermiques et mécaniques d’exploitation

L’insert est réalisé en thermoplastique de type polycarbonate, avec une classe de combustibilité UL94 V0, tandis que les contacts sont en alliage de cuivre avec surface argentée. Cette combinaison est recherchée pour assurer un bon compromis entre tenue en service, stabilité de raccordement et performance de contact dans les applications de connexion répétées. La plage de température de service de -40 à +125 °C permet son intégration dans des machines ou coffrets exposés à des conditions thermiques étendues, en intérieur technique comme dans des environnements industriels plus exigeants.

Connexion stable et endurance pensée pour les ensembles enfichables

La surface de contact argentée contribue à la continuité électrique sur les liaisons enfichables sollicitées en exploitation. L’insert est donné pour un minimum de 500 cycles d’insertion, ce qui le destine aux connecteurs démontables utilisés lors des opérations de maintenance, de changement d’outillage, de remplacement de sous-ensembles ou de connexion modulaire sur machine. Ce type de configuration est particulièrement apprécié lorsque l’on souhaite gagner du temps au montage et au démontage tout en gardant une architecture de câblage claire.

Format 16B facile à intégrer dans un ensemble capot et embase compatible

Avec des dimensions de 34 mm de large, 34 mm de haut et 85 mm de profondeur, cet insert mâle s’intègre dans les enveloppes compatibles taille 16B prévues pour connecteurs industriels. Ce format est largement utilisé pour les interfaces de puissance et de commande sur équipements industriels, lignes automatisées, sous-ensembles mobiles et raccordements débrochables. Le choix d’un insert 16 contacts dans cette taille permet de centraliser plusieurs liaisons dans un seul point de connexion, ce qui simplifie l’organisation du câblage et l’identification des circuits au montage.

Un choix pertinent pour la maintenance, le retrofit et le câblage machine

Ce modèle convient particulièrement aux professionnels recherchant un insert mâle à vis 16 contacts taille 16B pour des opérations de remplacement, de maintenance préventive, de modernisation d’installation ou de montage d’origine. Il s’adresse aux intégrateurs, câbleurs d’armoires, automaticiens et services techniques qui ont besoin d’une connectique industrielle compatible avec des sections courantes, une tenue thermique étendue et une configuration de connexion de puissance claire. Pour sécuriser le choix, il doit être associé à un boîtier, un capot et un insert complémentaire correspondant au même format 16B et au bon détrompage d’ensemble.
