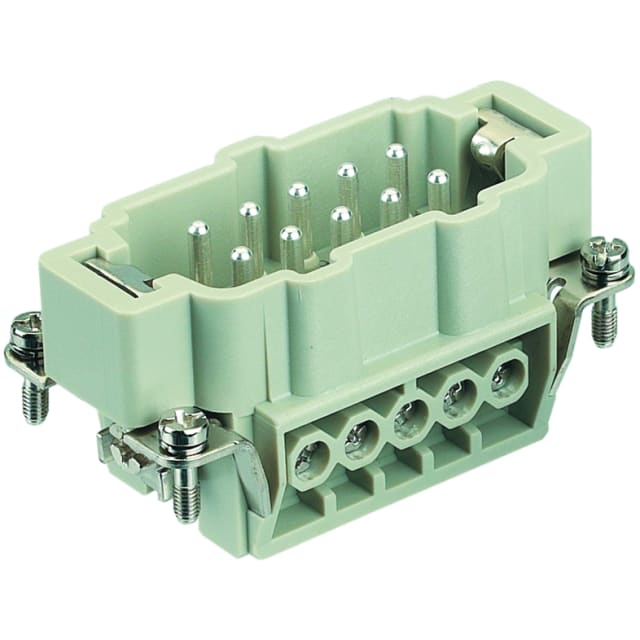

Insert mâle à vis 10 contacts 16A taille 10B 09330102601

Insert mâle à vis 10 contacts 16A taille 10B pour connecteurs industriels

Cet insert mâle à vis 10 contacts 16A taille 10B est conçu pour l’équipement de connecteurs industriels rectangulaires destinés aux environnements de câblage machine et d’automatisme. Sa configuration à 10 pôles de puissance avec conducteur de protection permet de réaliser des liaisons électriques nettes, structurées et adaptées aux installations où la continuité de service et la clarté du repérage sont importantes. Son format 10B le destine aux ensembles de connectique industrielle compacts tout en conservant une capacité de raccordement adaptée aux usages courants en atelier, machine spéciale ou armoire.

Raccordement à vis pratique pour le câblage et la maintenance

Le raccordement électrique à vis convient particulièrement aux montages qui demandent un serrage franc, accessible et facilement contrôlable lors de l’installation ou des opérations de maintenance. L’insert accepte des conducteurs de 0,75 à 2,5 mm² en fils souples avec ou sans gaine, ainsi qu’en monobrin ou multibrins. Cette plage de section apporte une vraie souplesse pour le câblage des capteurs, actionneurs, départs auxiliaires ou liaisons de puissance modérée. La présence d’un grillage de protection de fil contribue à guider correctement le conducteur au serrage et à limiter les erreurs de mise en place.

Capacité électrique adaptée aux applications machine

Avec un courant nominal de 16 A et une tension de dimensionnement de 500 V, cet insert répond aux besoins de nombreuses applications industrielles nécessitant une connexion robuste entre sous-ensembles, coffrets ou équipements mobiles. Les 10 contacts sont dédiés à la puissance, sans contacts de commande séparés, ce qui en fait un choix pertinent lorsque l’objectif est de distribuer plusieurs lignes actives dans un connecteur unique. La tension de choc de 6 kV, la catégorie de surtension III et le degré de pollution 3 indiquent une conception adaptée aux contraintes électriques habituellement rencontrées dans les équipements industriels.

Contacts mâles argentés pour une connexion nette et stable

L’exécution de contact par goupilles mâles convient aux assemblages nécessitant un insert côté broches dans le couple de connexion. La surface de contact argentée favorise un bon comportement électrique sur les zones de contact, tandis que les alliages de cuivre employés pour les contacts sont adaptés aux usages de connectique industrielle. Ce type de configuration est apprécié pour les ensembles démontables qui doivent rester faciles à raccorder, à repérer et à entretenir sur machine, outillage ou ligne de production.

Corps isolant thermoplastique et tenue en température étendue

L’insert est réalisé en matériau thermoplastique avec une classe de combustibilité UL 94 V0, ce qui le rend adapté aux intégrations où la maîtrise des matériaux isolants compte autant que l’encombrement. Sa plage de température de service et d’ambiance de -40 à +125 °C autorise son emploi dans des conditions variées, qu’il s’agisse d’environnements froids, d’équipements soumis à des élévations thermiques ou de zones techniques peu tempérées. Ce positionnement en fait une solution cohérente pour de nombreuses architectures de connectique machine.

Format 10B pour intégration simple dans les ensembles de connecteurs

Grâce à ses dimensions de 34 mm de large, 34 mm de haut et 64 mm de profondeur, cet insert s’intègre dans les configurations prévues pour la taille 10B. Ce format est recherché lorsqu’il faut concilier densité de raccordement, encombrement maîtrisé et facilité d’accès au câblage. Il convient aussi bien pour la constitution de connecteurs sur capot et embase que pour les ensembles démontables utilisés entre machine et périphérique, ou entre coffret et faisceau préassemblé.

Un choix pertinent pour automatisme, machines et raccordements industriels

Cet insert mâle à vis 10 contacts 16A taille 10B répond aux besoins des professionnels qui recherchent une solution claire pour le raccordement de circuits de puissance dans la connectique industrielle. Il est particulièrement adapté aux équipements de production, machines-outils, systèmes de manutention, ensembles d’automatisme et faisceaux techniques demandant une connexion multipolaire démontable avec terre de protection. Son architecture simple, son raccordement à vis et sa compatibilité avec des sections de conducteurs courantes en font un composant efficace pour des montages propres et bien organisés.
