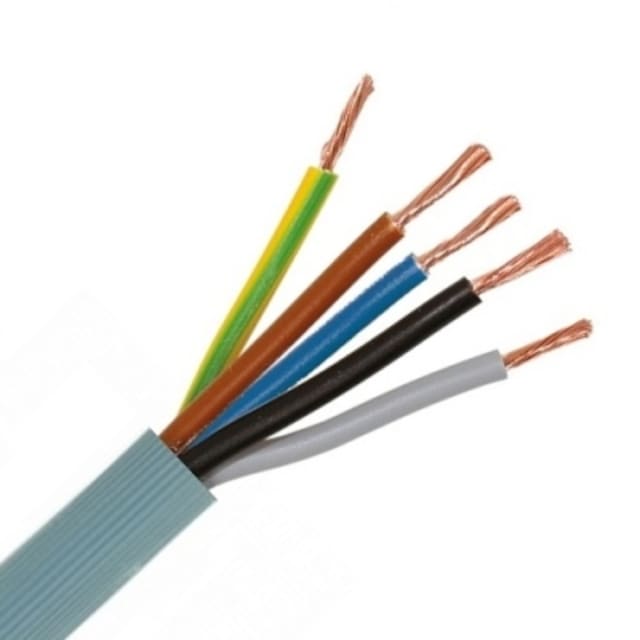

Câble souple PVC H05VV-F 5G1 mm² gris VTMB5G1 R 100

Câble souple H05VV-F 5G1 mm² pour raccordements multiconducteurs

Ce câble souple PVC H05VV-F 5G1 mm² gris est conçu pour les raccordements nécessitant cinq conducteurs, dont un conducteur de protection. Sa composition en cuivre avec âme souple de classe 5 facilite la mise en œuvre sur les équipements, appareillages et liaisons électriques demandant une bonne maniabilité au passage et au câblage. Son format en couronne de 100 m convient aussi bien aux besoins d’installation récurrents qu’aux préparations en atelier.

Configuration 5 conducteurs avec terre pour circuits de commande et d’alimentation

Avec sa composition 5G1, ce câble intègre cinq conducteurs de 1 mm², dont la terre, pour réaliser des liaisons propres et lisibles sur des montages multiconducteurs. Cette configuration est particulièrement adaptée lorsqu’il faut regrouper plusieurs conducteurs dans une seule gaine, limiter l’encombrement et simplifier le cheminement entre coffrets, commandes, petits appareils électriques ou équipements raccordés en câble souple.

Âme cuivre souple classe 5 pour une pose plus pratique

La structure souple de l’âme en cuivre nu permet un travail plus confortable dans les passages courants, les zones de raccordement et les environnements où un câble rigide serait moins pratique à manipuler. Cette souplesse aide lors du cintrage, du cheminement et du repiquage, tout en conservant une section nominale de 1 mm² adaptée aux usages de raccordement correspondants. Son rayon de courbure minimal de 6 fois le diamètre extérieur apporte un repère utile pour une installation soignée.

Isolation et gaine PVC avec finition grise à relief rainuré

Chaque conducteur est isolé en PVC et l’ensemble est protégé par une gaine extérieure également en PVC, de couleur grise. La géométrie ronde et l’aspect rainuré de la gaine contribuent à une manipulation pratique du câble au déroulage et au passage. Ce type de construction est apprécié pour les raccordements intérieurs où l’on recherche un câble souple, gainé et facile à intégrer dans un ensemble électrique propre.

Tension nominale 300/500 V pour usages de raccordement courants

Ce câble H05VV-F est prévu pour une tension nominale Uo/U de 300/500 V. Il répond ainsi aux besoins de nombreux raccordements électriques courants sur appareils, liaisons souples et circuits nécessitant un câble multiconducteur en PVC. Son positionnement en H05VV-F en fait une solution adaptée lorsqu’un câble souple rond est recherché pour des connexions propres, ordonnées et simples à distribuer.

Dimensions équilibrées pour le passage et l’organisation des installations

Avec un diamètre extérieur approximatif de 9,8 mm, ce câble conserve un bon compromis entre capacité de regroupement des conducteurs et encombrement. Son poids indicatif de 122 kg/km aide à anticiper la manutention, le stockage et la préparation des longueurs. En rouleau de 100 m, il permet d’optimiser les découpes sur chantier ou en atelier tout en gardant une continuité appréciable pour les longueurs répétitives.

Plage de service statique adaptée aux environnements intérieurs

La température de service statique indiquée de 0 à 70 °C le destine aux applications fixes correspondant à cette plage d’utilisation. Il convient donc aux environnements où un câble souple PVC doit assurer un raccordement net et fonctionnel sans recourir à une construction plus spécifique. Pour l’installateur, cela permet de sélectionner un câble cohérent avec les contraintes classiques de câblage intérieur et de raccordement d’équipements.
