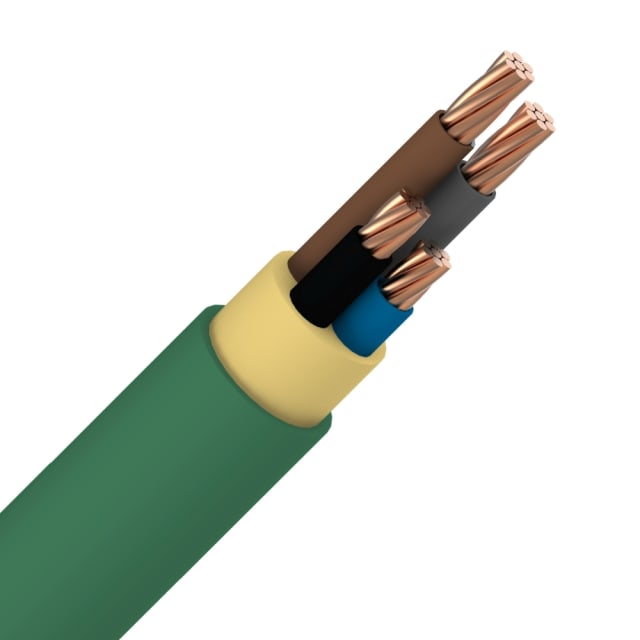

Câble d’installation XLPE LS0H 1kV vert 4x25mm² XGB4X25-CCA

Câble d’installation XLPE LS0H 1kV 4×25 mm² pour alimentation et distribution

Ce câble d’installation XGB 4×25 mm² est conçu pour les liaisons de puissance fixes nécessitant une section importante et une bonne tenue en service. Sa composition à 4 conducteurs en cuivre permet d’alimenter des circuits de distribution, des équipements techniques ou des installations nécessitant plusieurs conducteurs actifs, sans conducteur de protection intégré. Avec sa tension nominale 0,6/1 kV, il s’adapte aux applications d’installation où l’on recherche à la fois capacité de transport de courant, gaine sans halogène et comportement au feu maîtrisé.

Isolation XLPE et gaine LS0H pour une installation plus exigeante

L’isolation principale en XLPE apporte une tenue thermique adaptée aux usages intensifs, avec une température admissible du conducteur jusqu’à 90 °C. La gaine extérieure LS0H sans halogène limite les émissions corrosives en cas d’échauffement ou d’incendie, tout en s’inscrivant dans les environnements où la maîtrise des fumées est un critère de choix. Ce type de construction est particulièrement pertinent pour les cheminements techniques, locaux d’exploitation, bâtiments recevant du public ou zones où la protection des équipements et la limitation des fumées sont recherchées.

Conducteurs cuivre classe 2 pour un bon compromis entre tenue et mise en œuvre

Le câble utilise des âmes rondes en cuivre nu de classe 2, c’est-à-dire câblées, avec une section nominale de 25 mm² sur chacun des 4 conducteurs. Cette conception offre un équilibre intéressant entre rigidité mécanique, qualité de raccordement et facilité de tirage sur chantier. L’identification des conducteurs par couleur, avec marquage selon HD 308 S2, facilite le repérage lors du câblage et contribue à rendre les opérations de raccordement plus claires sur les installations neuves comme en remplacement.

Comportement au feu Cca s1 d2 a1 pour les parcours techniques intérieurs

Ce câble d’installation vert 4×25 mm² bénéficie d’un classement de réaction au feu Cca s1 d2 a1 selon EN 13501-6. Concrètement, cela correspond à une contribution maîtrisée au feu, à une faible production de fumée, ainsi qu’à une très faible acidité des fumées. Il est également retardateur de flamme selon IEC 60332-1-2. Pour les intégrateurs, installateurs et mainteneurs, ces caractéristiques en font une solution adaptée aux réseaux où les performances de sécurité incendie font partie des critères déterminants au moment du choix du câble.

Dimensions et contraintes de pose à prendre en compte

Avec un diamètre extérieur approximatif de 23 mm et un poids de 1320 kg/km, ce câble présente un gabarit cohérent avec sa section de 4×25 mm². Son rayon de courbure minimal est de 12 fois le diamètre, un point important à anticiper lors du passage en chemin de câble, gaine technique ou réservation. La température de pose doit rester comprise entre 0 et 60 °C, tandis que la température de service statique s’étend de -15 à 60 °C. Ces données sont utiles pour préparer une installation propre, sans contrainte excessive sur l’isolant ni sur la gaine.

Version 4 conducteurs sans terre pour configurations spécifiques

Cette version est un câble 4×25 mm² sans conducteur de protection. Elle convient donc aux configurations où la terre est prévue séparément ou lorsque l’architecture de l’installation impose uniquement quatre conducteurs actifs. Ce point est essentiel pour éviter toute confusion avec une variante de type 4G ou 5G. Pour l’achat comme pour la préparation chantier, cette construction précise permet de sélectionner une référence conforme au schéma de câblage réellement prévu.

À utiliser dans les environnements adaptés à ses caractéristiques

Ce câble est prévu comme câble d’installation fixe et ne doit pas être choisi pour des besoins qu’il ne couvre pas spécifiquement : il n’est pas annoncé comme résistant à l’huile, ni protégé contre les rongeurs, ni étanche à l’eau longitudinalement ou transversalement. En revanche, pour une pose intérieure ou en parcours techniques maîtrisés, sa structure rondes à 4 conducteurs, son isolation XLPE et sa gaine LS0H en font une solution pertinente pour les alimentations de puissance demandant une section de 25 mm² et un câble sans halogène bien identifié.
