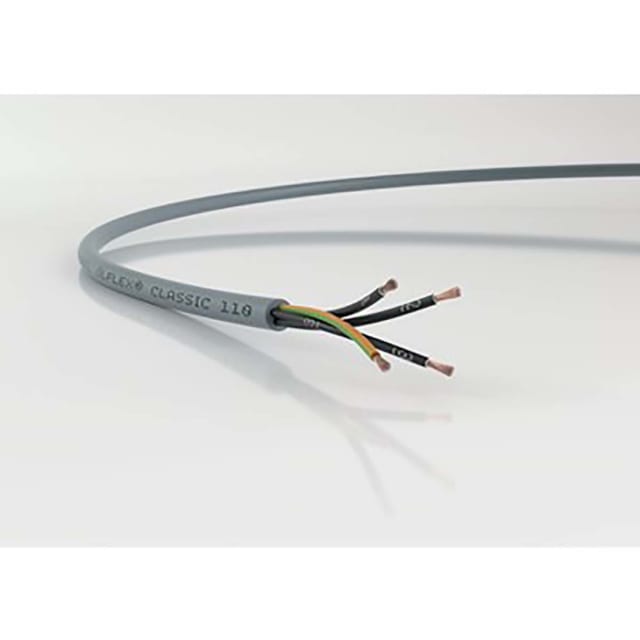

Câble électrique Ölflex Classic 110 4G0,75 1119104/1

Câble de commande souple pour câblages machines et armoires

Le câble électrique Ölflex Classic 110 4G0,75 est conçu pour les applications de commande et d’alimentation en environnement industriel ou tertiaire, lorsque l’on recherche un câble multiconducteur souple, facile à intégrer et adapté aux montages fixes comme aux usages flexibles occasionnels. Sa configuration 4G0,75 associe quatre conducteurs de 0,75 mm², avec conducteur de protection vert/jaune, pour le raccordement d’équipements, d’organes de commande, de capteurs, d’actionneurs ou de petits récepteurs dans les coffrets, machines et ensembles câblés.

Construction PVC souple et pratique à installer

Ce câble de la série ÖLFLEX CLASSIC 110 repose sur des âmes en cuivre souple de classe 5, avec isolation PVC et gaine extérieure PVC grise. Cette conception facilite le passage dans les chemins de câbles, goulottes, enveloppes et zones de câblage serrées, tout en conservant une bonne maniabilité au moment du dénudage, du repérage et du raccordement. Son diamètre extérieur d’environ 6,2 mm contribue à une intégration propre dans les installations où l’encombrement doit rester maîtrisé.

Repérage clair des conducteurs pour un câblage plus lisible

L’identification des conducteurs par numérotation permet d’organiser le câblage avec davantage de précision, en particulier dans les montages comportant plusieurs points de connexion ou des séquences de commande à suivre rigoureusement. La présence d’un conducteur de protection dans la version 4G simplifie les raccordements nécessitant la continuité de terre, tout en limitant les risques d’erreur lors de la mise en œuvre et des opérations de maintenance.

Adapté à une utilisation fixe et à la flexion occasionnelle

Le Ölflex Classic 110 4G0,75 convient aux installations stationnaires ainsi qu’aux mouvements souples non permanents. Il présente un rayon de courbure minimal de 24,8 mm en pose fixe, 62 mm en mouvement libre et 93 mm en utilisation flexible avec guidage forcé. Ces valeurs sont utiles pour préparer un cheminement cohérent dans une armoire ou sur machine, éviter les contraintes excessives sur le câble et conserver une pose nette dans les zones de passage ou de raccordement.

Plage thermique utile pour ateliers, équipements et automatismes

Ce câble de commande fonctionne en service statique de -40 à +80 °C et peut être posé entre -15 et +70 °C. Cette amplitude permet son emploi dans de nombreux contextes d’équipement électrique, de commande industrielle et de câblage technique, y compris lorsque les installations sont soumises à des variations de température en local technique, en atelier ou à proximité de machines. Pour l’installateur, cela apporte une solution polyvalente pour les circuits de commande courants.

Comportement au feu et caractéristiques de gaine à bien identifier

La gaine est retardatrice de flamme selon l’IEC 60332-1-2 et classée Eca selon l’EN 13501-6, ce qui en fait un câble adapté aux usages où l’on attend un comportement standardisé face à la propagation de la flamme. En revanche, il s’agit d’un câble PVC non sans halogène et non faible dégagement de fumée. Cette information est importante pour sélectionner la bonne référence en fonction des contraintes du chantier, du niveau d’exigence du local et des prescriptions techniques du projet.

Format 4G0,75 pertinent pour de nombreux circuits de commande

Avec une tension nominale de 300/500 V, une section de 0,75 mm² par conducteur et un poids indicatif de 66 kg/km, ce câble répond bien aux besoins de liaisons de commande, d’alimentation auxiliaire et de raccordement d’appareils demandant un câble souple, compact et simple à cheminer. L’absence de blindage global ou par paire le destine en priorité aux environnements où la protection contre les perturbations électromagnétiques n’est pas le critère principal, ce qui permet de choisir une solution cohérente et lisible pour les câblages de commande classiques.
