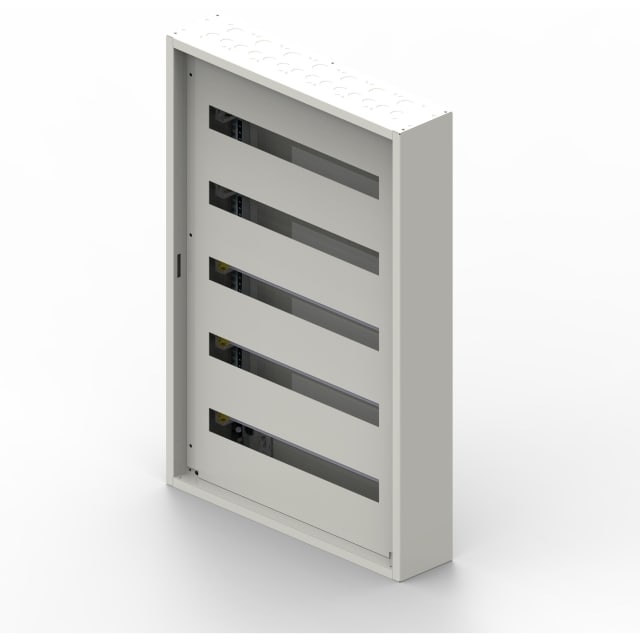

Armoire électrique saillie XL3 S 160 5×36 modules 337215

Armoire électrique saillie 5 rangées 36 modules pour tableaux de distribution jusqu’à 160 A

Cette armoire électrique saillie XL3 S 160 en configuration 5 rangées de 36 modules est conçue pour la réalisation de tableaux de distribution de grande capacité. Avec 180 modules disponibles, elle permet d’organiser proprement un ensemble important d’appareillages modulaires sur rail DIN, tout en conservant une lecture claire du tableau et une implantation cohérente des protections, départs et réserves. Son format la destine aux installations qui demandent un volume utile conséquent sans passer sur une enveloppe surdimensionnée.

Format mural saillie adapté aux installations techniques et aux extensions de tableau

Le montage apparent facilite l’intégration dans un local technique, une circulation, un espace de service ou une zone à rééquiper. Cette conception saillie évite les contraintes liées à l’encastrement et simplifie l’intervention lorsque le support existant ne permet pas une pose encastrée. La possibilité de montage adossé apporte également une souplesse appréciable pour composer des ensembles cohérents lorsque plusieurs enveloppes doivent être alignées ou rapprochées dans le cadre d’une distribution évolutive.

Grande capacité modulaire pour une implantation plus lisible et mieux structurée

Avec ses 5 séries de 36 modules, cette armoire permet de répartir les circuits avec davantage de logique : protections par usage, regroupement par zone, séparation des départs spécialisés ou réservation d’emplacements pour des extensions futures. Ce format est particulièrement intéressant lorsque l’on souhaite éviter un tableau trop dense, difficile à câbler ou à maintenir. Le rail DIN intégré facilite l’accueil des équipements modulaires et contribue à une mise en place rationnelle des appareillages dans chaque rangée.

Construction acier avec porte transparente et fermeture par serrure

Le boîtier en acier convient aux environnements où l’on recherche une enveloppe rigide pour tableau de distribution mural. La porte transparente permet de visualiser rapidement l’implantation intérieure sans ouverture systématique, ce qui améliore le confort de contrôle au quotidien. La présence d’une serrure constitue un atout pratique pour limiter l’accès au tableau et réserver les manipulations aux personnes autorisées, tout en conservant une bonne visibilité sur l’état général de l’équipement.

Encombrement maîtrisé pour intégrer un tableau 180 modules sans excès de profondeur

Avec une largeur de 811 mm, une hauteur de 890 mm et une profondeur de 135 mm, cette armoire XL3 S 160 offre une capacité élevée dans un format mural encore maîtrisé. Ce rapport entre volume utile et encombrement aide à installer un tableau généreux en modules sans alourdir inutilement l’espace technique. La profondeur intérieure indiquée à 103 mm permet d’anticiper plus précisément l’organisation interne et les contraintes de passage lors de la préparation du tableau.

Prééquipement utile pour le montage et l’habillage du tableau

Cette version est annoncée avec plaque de montage et rail DIN, ce qui va dans le sens d’une préparation méthodique de l’armoire avant câblage. La finition du couvercle avec découpe s’inscrit dans une logique d’habillage compatible avec l’intégration des appareils en façade. Le type de couverture étant indiqué en option, ce modèle convient bien aux projets où l’on souhaite composer le tableau selon le niveau d’équipement réellement nécessaire, plutôt que d’imposer une configuration figée dès le départ.

Protection IP30 et finition blanche pour une intégration sobre en environnement intérieur

Son indice de protection IP30 correspond à un usage en intérieur dans un environnement adapté à ce niveau de protection. La finition blanche RAL 9003 apporte une présentation discrète et homogène dans les espaces techniques ou de distribution. Pour un tableau mural de cette capacité, cette combinaison entre format saillie, façade visible et teinte neutre permet de conserver une implantation propre et lisible, aussi bien dans un projet neuf que dans une rénovation ou une extension d’installation.
